光伏MPPT控制器作为光伏系统中的核心部件，其稳定运行直接关系到整个系统的发电效率，当控制器出现故障时，需通过系统性的排查与维修来恢复功能，以下是光伏MPPT控制器维修的详细流程与要点，涵盖故障判断、常见问题处理、维修步骤及注意事项等内容。
故障初步判断与安全准备
维修前需先确认故障现象，如控制器无法充电、显示异常、通信中断或完全不工作等，必须严格遵守安全规范：断开光伏组件、蓄电池与控制器的所有连接，等待10分钟以上确保电容放电完毕，使用万用表测量电压确认无电后方可操作，建议佩戴绝缘手套，避免在潮湿环境下作业,防止短路或触电风险。
常见故障类型及排查方法
显示异常或无显示
- 原因分析：电源模块故障、显示屏损坏、接线松动或MCU（微控制器）异常。
- 排查步骤：
- 检查控制器输入/输出端子是否松动,重新插接接线端子。
- 用万用表测量蓄电池电压，若电压过低（如低于10V，取决于控制器规格）,可能是蓄电池亏电导致控制器无法启动。
- 检查电源模块输出电压（如12V/24V系统是否正常输出），若无输出,需更换电源模块。
- 若以上正常，可能是显示屏或MCU故障,需联系厂家或专业维修人员更换。
无法跟踪最大功率点（MPPT功能失效）
- 原因分析：光伏组件开路电压过低、MPPT算法程序错误、传感器损坏或功率器件故障。
- 排查步骤：
- 测量光伏组件的开路电压（Voc），确保其高于控制器MPPT启动电压（通常需高于系统电压20%以上），若电压不足，需检查组件是否被遮挡、损坏或接线错误。
- 检查控制器设置参数（如系统电压、蓄电池类型）是否与实际匹配,错误设置可能导致MPPT无法工作。
- 若参数正确，需通过专业软件读取控制器日志，判断MPPT是否尝试跟踪，若无跟踪动作，可能是MPPT电路故障（如电流传感器、采样电阻异常）。
- 检查功率器件（如MOS管、IGBT）是否损坏，用万用表测量其阻值,若短路或开路需更换。
充电/放电功能异常
- 充电故障：控制器无法对蓄电池充电，可能原因包括充电回路断路、二极管击穿、继电器损坏或温度传感器异常。
排查：检查充电回路保险丝是否熔断，二极管是否短路（用万用表二极管档测量），继电器是否有吸合声音（若无，需驱动电路或继电器本身故障）。
- 放电故障：负载无法正常工作，可能原因包括放电回路短路、继电器不吸合或负载端接线错误。
排查：断开负载后测量放电端电压，若电压正常则负载侧短路；若电压仍无,检查放电继电器及驱动电路。
通信故障
- 原因分析：通信接口损坏、波特率设置错误、通信线缆接触不良或协议不匹配。
- 排查步骤：
- 检查通信线（如RS485、CAN）是否松动或短路,确保终端电阻正确安装。
- 确认上位机与控制器的通信参数（波特率、地址码）一致,可通过默认参数重新尝试连接。
- 若仍无法通信，可能是通信芯片（如MAX485）损坏,需更换。

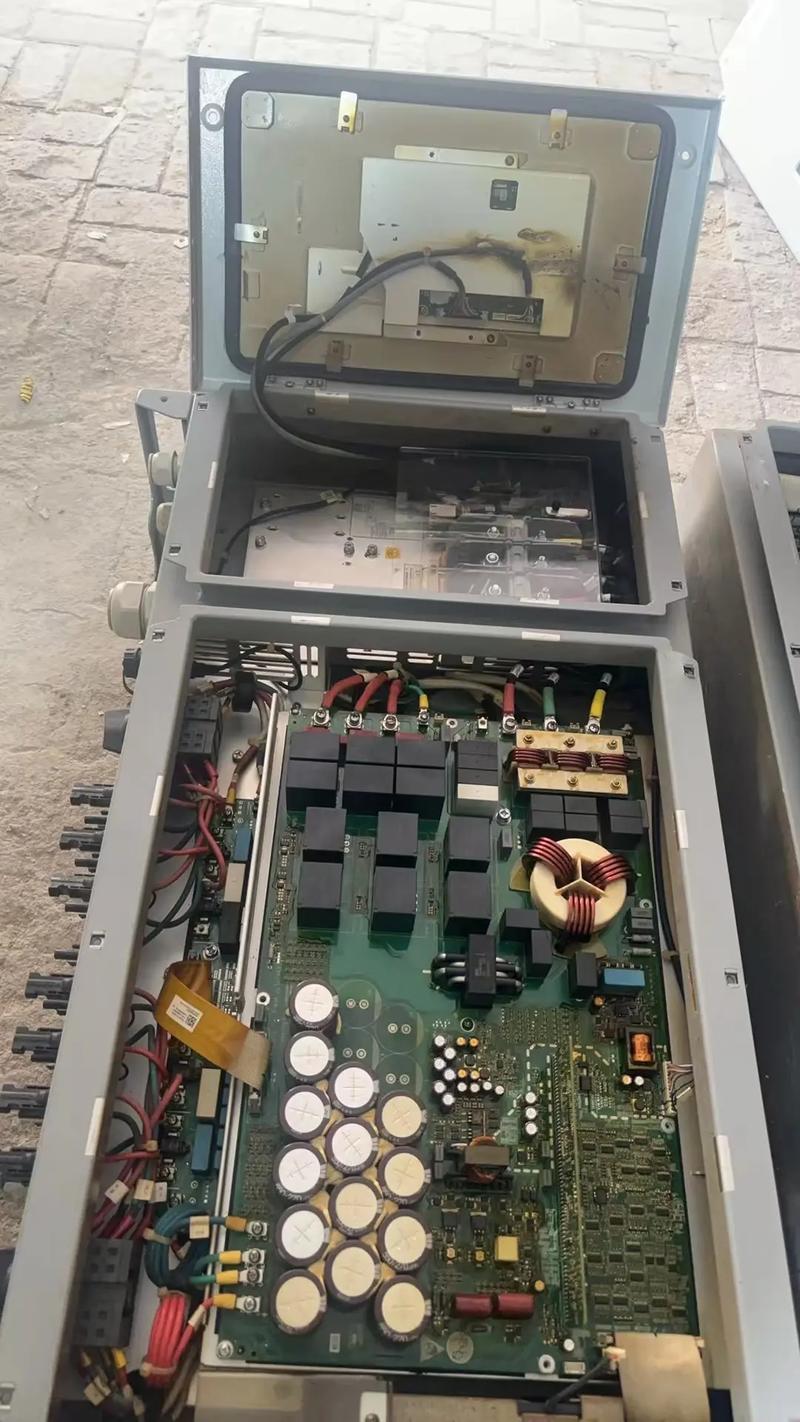

关键部件维修与更换
功率器件维修
MPPT控制器中的MOS管或IGBT是易损部件，因过流、过压或散热不良可能导致损坏,维修时需：
- 用万用表测量D-S极（或C-E极）阻值，正常时应有一定阻值（毫欧级）,若短路则需更换。
- 检查驱动电路是否正常，如驱动电压是否达到要求（如12V-15V），若无驱动电压，需排查驱动芯片（如IR2110）或供电电路。
- 更换功率器件时，需确保同型号、同参数，并涂抹导热硅脂,安装散热片紧固。
控制板维修
控制板是控制器核心，包含MCU、传感器、存储器等元件,维修时需：
- 检查MCU供电是否正常（如3.3V/5V），晶振是否起振（用示波器测量）。
- 检查外围元件如电容是否鼓包、电阻是否烧毁,及时更换。
- 若程序丢失或异常，需通过编程器重新烧录固件（需厂家提供程序文件）。
传感器与采样电路维修
电压/电流传感器负责采集光伏阵列和蓄电池数据，若损坏会导致MPPT算法误判,需：
- 用万用表测量传感器输出信号是否随输入变化,若无变化则更换传感器。
- 检查采样电阻是否阻值偏移或开路,确保其精度符合要求。
维修后的测试与验证
维修完成后,需进行功能测试确保恢复正常：
- 空载测试：连接蓄电池但不接光伏组件和负载，检查控制器是否正常开机,显示是否正常。
- MPPT测试：连接光伏组件，逐步调整光照角度（或使用可调直流源），观察控制器是否能跟踪最大功率点（可通过电流表监测充电电流是否达到峰值）。 3.充放电测试：接入蓄电池和模拟负载，测试充电电压是否符合设定（如14.4V for 12V铅酸电池），放电保护功能是否正常（如蓄电池电压降至11V时切断负载）。 4.通信测试：连接上位机,确认数据能否正常上传与控制指令下发。
维修注意事项
- 备件管理：维修前需确认备件型号兼容性,避免因参数不匹配导致二次故障。
- 静电防护：维修时佩戴防静电手环,避免静电损坏MCU等敏感元件。
- 散热设计：功率器件更换后需确保散热片安装牢固,必要时添加风扇强制散热。
- 防水处理：若控制器为户外型，维修后需检查防水密封圈是否完好,避免雨水进入。
相关问答FAQs
问题1：光伏MPPT控制器显示“过压保护”但实际电压正常，如何处理？
解答：首先测量光伏组件开路电压和蓄电池电压，排除外部过压可能，若电压正常，可能是控制器电压采样电路故障（如分压电阻偏移、传感器损坏），需检查采样电路元件并更换异常部件，检查控制器参数设置是否误将过压阈值设置过低,重新校准参数后观察是否恢复正常。
问题2：维修后的MPPT控制器充电电流远低于正常值，可能的原因有哪些？
解答：可能原因包括：①光伏组件功率不足或部分遮挡，需检查组件电压和电流；②MPPT跟踪效率低，可通过软件查看当前工作点是否在最大功率点附近，若偏差大需重新校准MPPT参数；③充电回路接触不良或线径过小，导致压降过大，需检查接线端子并更换合适线缆；④功率器件部分损坏，如MOS管内阻增大,需用万用表测量并更换。
