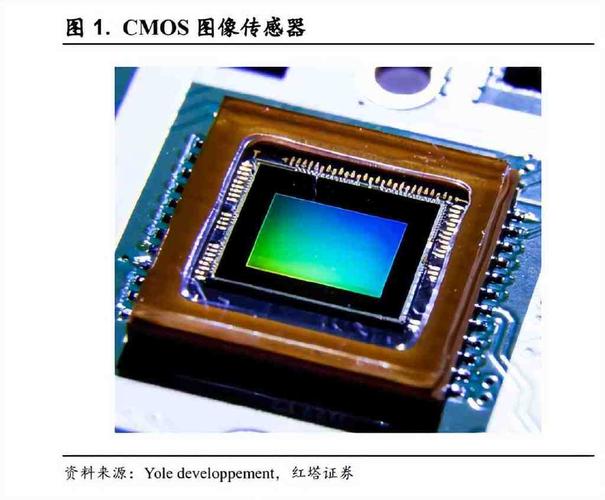

CMOS图像传感技术是现代数字成像系统的核心,广泛应用于智能手机、安防监控、医疗设备、汽车驾驶及航空航天等领域，与传统的CCD（电荷耦合器件）技术相比，CMOS图像传感器具有功耗低、集成度高、成本优势明显等特点，已成为图像传感器市场的主流选择，其技术原理基于互补金属氧化物半导体（CMOS）工艺，通过光电二极管将光信号转换为电信号，再经模数转换（ADC）处理后输出数字图像信号。

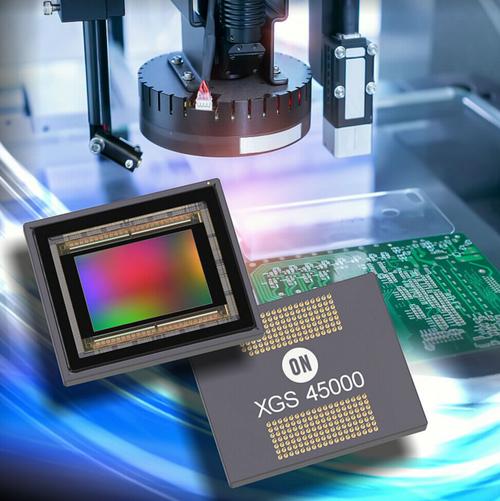

CMOS图像传感器的结构主要由像素阵列、读出电路、信号处理单元和控制模块组成，像素阵列是传感器的核心，每个像素包含一个光电二极管和若干个晶体管，用于实现光电转换和信号存储，根据像素结构的不同，CMOS图像传感器可分为前照式（FSI）、背照式（BSI）和堆栈式（Stacked）三种类型，前照式结构中，光线需先经过金属电路层才能到达光电二极管，易因电路遮挡导致量子效率降低；背照式结构将光电二极管移至芯片背面，减少了光线传输路径，显著提升了感光能力和低光环境下的成像质量；堆栈式结构则在垂直方向上将像素阵列和信号处理电路分离，进一步提高了集成度和帧率，适用于高速摄影和4K/8K视频拍摄等场景。
在性能参数方面,CMOS图像传感器的关键指标包括分辨率、像素尺寸、动态范围、帧率和噪声水平等，分辨率通常以像素数量衡量，如4800万像素、1亿像素等，高分辨率能够捕捉更多细节，但对数据处理能力要求更高；像素尺寸直接影响感光效率，一般手机传感器像素尺寸在1.0μm-2.2μm之间，尺寸越大，单像素进光量越多，弱光表现越好；动态范围指传感器同时捕捉亮部和暗部细节的能力，高动态范围（HDR）技术通过多帧合成或特殊像素设计，可大幅提升图像层次感；帧率则决定了视频拍摄的流畅度，高速传感器帧率可达1000fps以上，适用于运动捕捉和科学分析，噪声方面，CMOS传感器通过背照式设计、深度亚微米工艺和降噪算法（如多帧降噪、像素合并）等技术，有效抑制了暗电流噪声和读出噪声，提升了图像纯净度。
近年来,CMOS图像传感技术不断迭代创新，推动成像性能持续突破，计算摄影技术的兴起，使得传感器与AI算法深度结合，通过多帧合成、语义分割和场景识别等技术，实现了夜景模式、人像虚化、超分辨率等功能，全局快门技术的成熟解决了卷帘快门在高速运动拍摄中产生的果冻效应，广泛应用于工业检测和无人机领域，在光谱成像方面，通过在像素阵列上添加滤光片或衍射光栅，CMOS传感器可实现多光谱或高光谱成像，用于医疗诊断、环境监测和农业遥感等特种场景。
随着5G、物联网和人工智能的发展，CMOS图像传感器正向着更高分辨率、更高帧率、更低功耗和更强集成度的方向演进，通过晶圆级封装（WLP）和3D堆叠技术，传感器尺寸进一步缩小，为可穿戴设备和微型机器人提供了可能；事件驱动型传感器（如事件相机）的出现，通过异步输出亮度变化信号，极大降低了数据量和功耗，适用于自动驾驶和实时监控系统，CMOS图像传感技术将与计算光学、深度学习等技术深度融合，推动成像系统向智能化、多功能化方向发展，为人类探索视觉世界提供更强大的工具。
相关问答FAQs
Q1：CMOS图像传感器与CCD传感器的主要区别是什么？
A1：CMOS与CCD的核心区别在于结构和工艺，CMOS采用标准半导体工艺，集成度高、功耗低（通常为CCD的1/10），成本更低，且支持片上信号处理，适合大规模集成；CCD则需要特殊工艺制造，信号通过单一输出端逐个传输，读出速度慢，功耗高，但早期在噪声控制和动态范围方面表现更优，随着背照式和堆栈式技术的发展，CMOS在成像质量上已全面超越CCD，成为市场主流。
Q2：如何理解CMOS图像传感器的“堆栈式”结构优势？
A2：堆栈式结构将像素阵列（感光层）和信号处理电路（逻辑层）在垂直方向上分离并独立制造，然后通过芯片键合技术堆叠而成，其优势包括：①缩短信号传输路径，提高读出速度，支持高帧率拍摄；②逻辑层可集成更多功能（如HDR合成、AI加速），提升传感器智能化水平；③像素层与电路层独立优化，兼顾感光性能和电路复杂度，索尼IMX989堆栈式传感器采用1英寸大底，支持8K 60fps视频，成为高端手机影像系统的标杆。
