电脑开关电源改维修电源是一项在电子爱好者和技术人员中非常流行的DIY项目，它能够将废旧或闲置的电脑开关电源转化为功能强大、稳定性高的维修电源，为电子电路调试、维修和实验提供便利，电脑开关电源本身具有输出功率大、电压稳定、保护功能完善等优点，经过适当改造后，其性能甚至可以媲美专业的维修电源，而且成本极低，下面将详细介绍改造所需的工具材料、具体步骤、注意事项以及使用方法。
在进行改造之前，首先需要准备一些基本的工具和材料，工具方面，需要一把螺丝刀（用于拆解电源外壳）、一把剥线钳（用于处理电线）、一把尖嘴钳（用于调整元件）、万用表（用于测量电压和电阻）、电烙铁和焊锡（用于焊接导线）、热缩管（用于绝缘处理）以及绝缘胶带，材料方面，除了需要一台电脑开关电源（建议选择功率较大、品牌可靠的旧电源，如航嘉、长城等）外，还需要准备香蕉插头、鳄鱼夹、导线（红黑两色，根据需要选择截面积）以及一个用于安装输出端子的外壳（可选，用于保护电路和方便使用），为了显示输出电压和电流，还可以准备一个电压电流表头，将其安装在电源外壳上,实现实时监测功能。

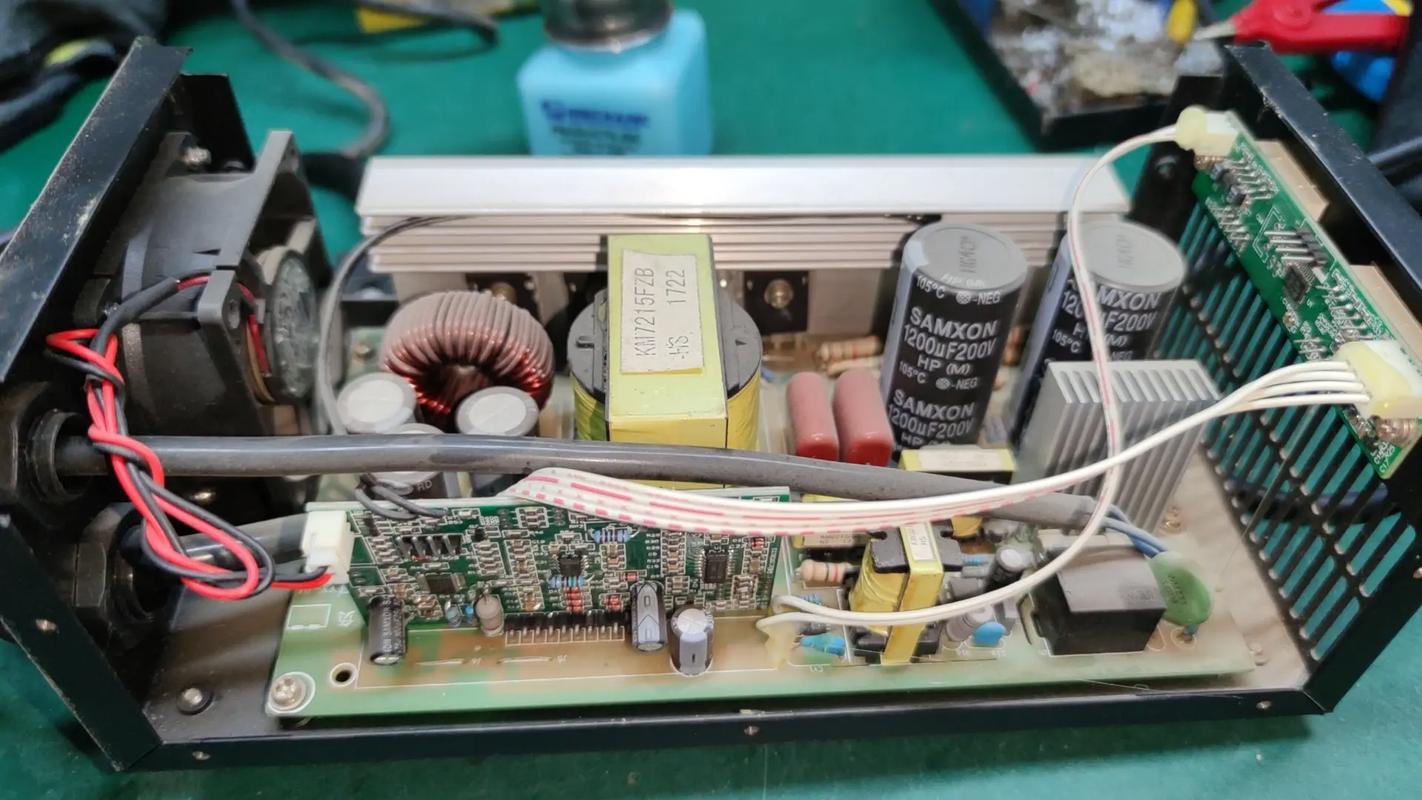

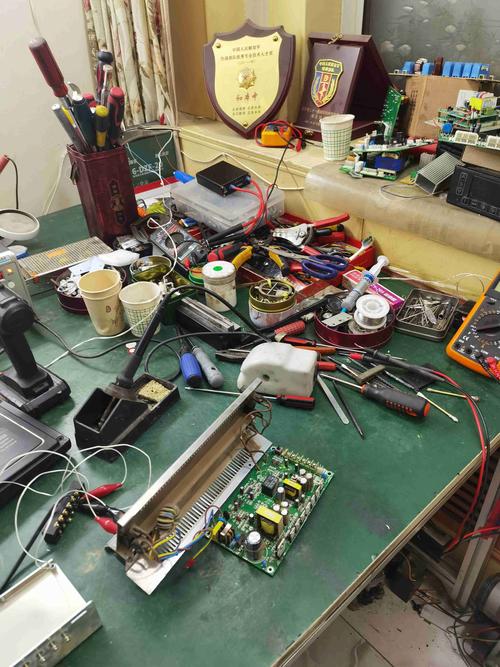

改造的第一步是拆解电脑开关电源，断开电源与所有设备的连接，确保电源处于完全断电状态，使用螺丝刀拧下电源外壳上的螺丝，小心地打开外壳，注意，电源内部可能有大容量的滤波电容，即使在断电后，电容中仍可能储存有高压电荷，因此需要用万用表的电压档测量电容两端的电压，确认完全放电后再进行操作，拆开外壳后，可以看到电源的内部结构，主要包括 primary circuit（一次侧）和 secondary circuit（二次侧），一次侧包括交流输入、整流滤波、PWM控制器等部分，二次侧包括变压器、整流二极管、滤波电容、输出滤波电路等，在改造过程中，主要涉及的是二次侧的输出部分,因此需要仔细识别各输出端子的定义。
接下来是识别和标记输出端子，电脑开关电源通常有多个输出端子，包括+3.3V、+5V、+12V、-12V和+5VSB（待机电压）等。+5VSB是待机电压，在电源未开启时也有输出，适合作为改造电源的常开电源，根据维修电源的需求，通常需要使用+12V、+5V和+3.3V输出，这些输出端子通常通过不同颜色的导线区分，具体定义可以参考电源标签或网上资料，使用万用表的直流电压档，在电源通电但未开启开关（PS-ON）的情况下，测量各端子与地线（通常是黑色导线）之间的电压，确认+5VSB是否有+5V输出，短接PS-ON端子（通常是绿色导线）与地线（黑色导线），此时电源风扇应转动，各输出端子输出额定电压，再次测量各输出端子的电压，记录下正确的电压值,并做好标记。
然后是处理输出导线，为了方便使用，需要将原有的输出导线截断，并重新焊接上香蕉插头或鳄鱼夹，根据需要选择合适的导线，12V输出可以使用较粗的导线（如18AWG），以承受较大的电流，将原有导线的绝缘层剥去约1-2cm，然后与新导线进行焊接，注意焊接要牢固，避免虚焊，焊接完成后，使用热缩管套住焊接处，加热使其收缩，实现绝缘保护，对于不需要的输出端子（如-12V），可以将其绝缘处理，避免短路，为了实现电压调节功能（可选），可以在+12V和+5V输出端子上安装一个电位器，通过调整电位器的阻值来改变输出电压，但需要注意调节范围和最大输出电流,避免损坏电源或负载。
之后是安装电压电流表头（可选），如果需要实时监测输出电压和电流，可以将电压电流表头安装在电源外壳的合适位置，在外壳上钻孔，将表头固定好，将表头的电压输入端并联到输出端子上（注意正负极性），电流输入端串联到输出回路中（通常需要使用分流器或使用表头的内置电流测量功能，具体方法参考表头说明书），安装完成后，通电测试表头的显示是否准确,如有偏差可以进行校准。
组装和测试，将处理好的输出导线通过电源外壳上的预留孔穿出，并用绝缘胶带或热缩管保护导线与外壳接触的部分，如果安装了电压电流表头，确保其连接牢固，显示清晰，合上电源外壳，拧好螺丝，接下来进行测试，首先不接负载，短接PS-ON端子与地线，测量各输出端子的电压是否正常，电压电流表头的显示是否准确，逐步接入不同的负载（如灯泡、电阻等），观察电源的稳定性和表头的读数变化，检查是否有过热、异响等异常现象，如果一切正常,改造后的维修电源就可以投入使用了。
在使用改造后的维修电源时，需要注意以下几点：确保电源的输入电压与当地电网电压一致（110V或220V），避免因电压不匹配而损坏电源，使用前必须确认负载的电压和电流需求，避免超过电源的最大输出功率。+12V输出的最大电流通常为10A-20A（根据电源功率而定），如果负载电流过大，可能会导致电源保护电路启动或损坏电源，第三，注意输出端子的极性，避免正负极接反，损坏负载，第四，不要在电源输出端子短路的情况下长时间工作，虽然电源具有短路保护功能，但频繁短路可能会影响电源的寿命，第五，定期检查电源的温度和风扇的运转情况,确保电源良好的散热。
为了更直观地展示改造后的维修电源的输出参数，以下是一个表格,列出了常见的输出端子及其典型参数：
| 输出端子 | 颜色标识 | 典型电压 | 典型最大电流 | 适用场景 |
|---|---|---|---|---|
| +12V | 黄色 | +12V | 10A-20A | 驱动电机、LED灯带、高功率电路 |
| +5V | 红色 | +5V | 20A-30A | 数字电路、单片机、USB设备 |
| +3.3V | 橙色 | +3.3V | 10A-20A | 数字电路、内存供电 |
| +5VSB | 紫色 | +5V | 2A-3A | 待机电源、常开电路 |
| -12V | 蓝色 | -12V | 5A-1A | 运算放大器、音频电路 |
通过以上步骤和注意事项，就可以成功地将一台普通的电脑开关电源改造成功能实用的维修电源，这种改造不仅能够充分利用废旧资源，降低维修成本，还能够提高动手能力和电子技术水平，在使用过程中，只要注意安全规范,改造后的维修电源将成为电子维修和实验中的得力助手。
相关问答FAQs：
问题1：改造电脑开关电源时，如何确保安全，避免触电危险？
解答：在改造过程中，安全是首要考虑的因素，必须在完全断电的情况下进行操作，并拔掉电源插头，由于电源内部的大容量滤波电容可能储存有高压电荷，需要用万用表的电压档测量电容两端的电压，确认完全放电后再进行拆解，在处理导线时，避免同时触碰多个端子，防止短路，改造完成后，通电测试时，应使用绝缘工具进行操作，不要用手直接接触带电部分，如果电源外壳有破损，应及时更换或修复,确保良好的绝缘性能。
问题2：改造后的维修电源如何实现电压可调功能？

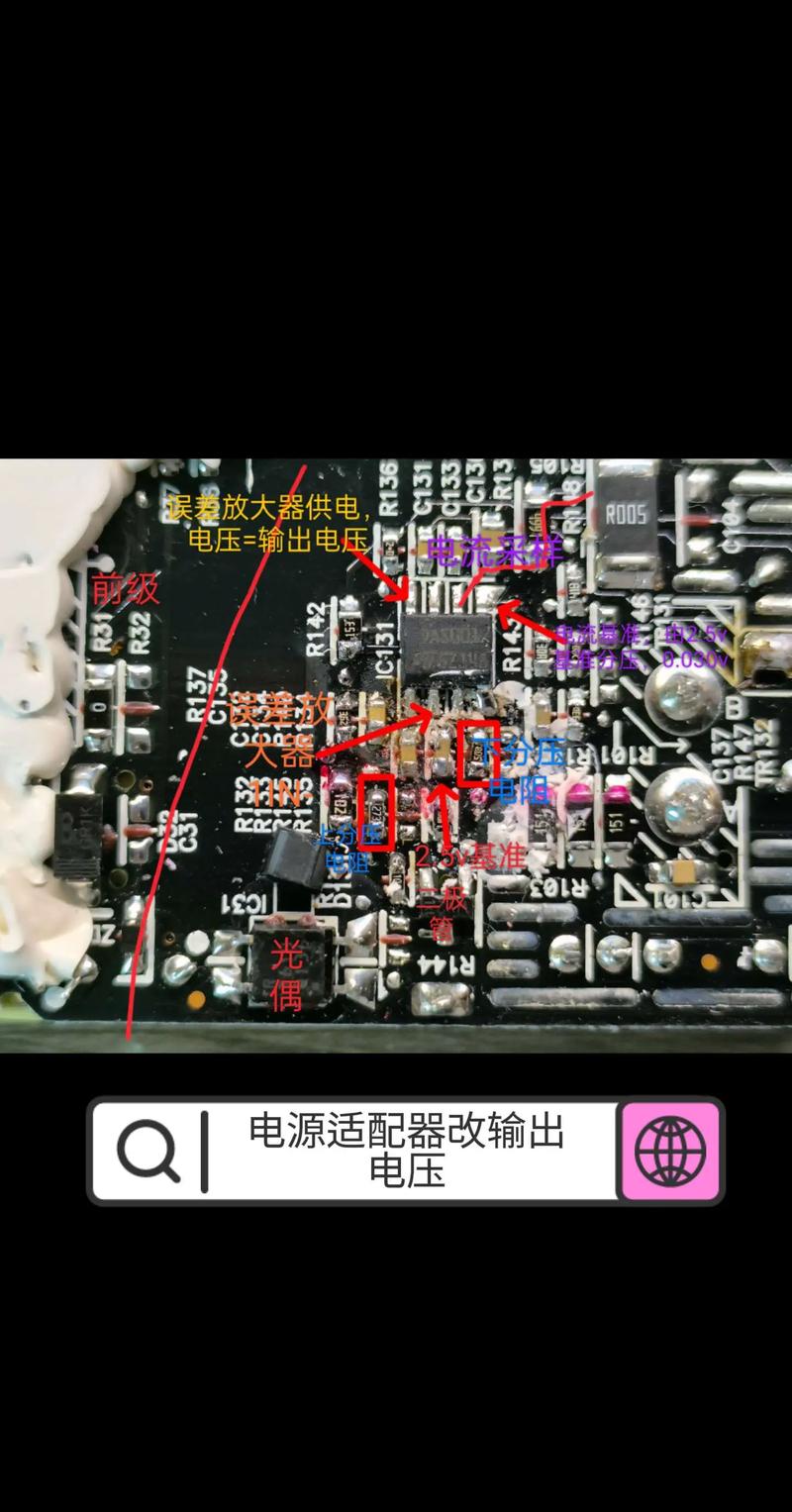

解答：要实现电压可调功能，可以在电源的反馈回路中增加一个可调电阻（电位器），以+12V输出为例，找到电源的反馈电路（通常连接到变压器的某个绕组或PWM控制器），找到+12V电压的反馈分压电阻，将其中的一个电阻替换为一个固定电阻和一个电位器的串联组合，通过调整电位器的阻值，可以改变反馈电压的采样值，从而调整输出电压，需要注意的是，调节范围应控制在额定电压的±10%以内，避免电压过高损坏负载或电源本身，调整前应先了解电源的反馈电路原理，如果不确定，建议不要随意改动,以免导致电源无法工作或损坏。
