高压出线柜作为电力系统中分配电能、保护线路设备的关键设备，其正常运行对供电可靠性至关重要，当高压出线柜出现故障时，需遵循安全规范、系统排查、精准维修的原则，快速定位问题并恢复设备功能，以下从故障现象、排查步骤、维修方法、安全措施等方面详细说明高压出线柜的维修流程。
（图片来源网络，侵删）
故障初步判断与安全准备
高压出线柜故障通常表现为无法合闸、异响、发热、接地报警、保护装置动作跳闸等现象，维修前必须做好安全防护：

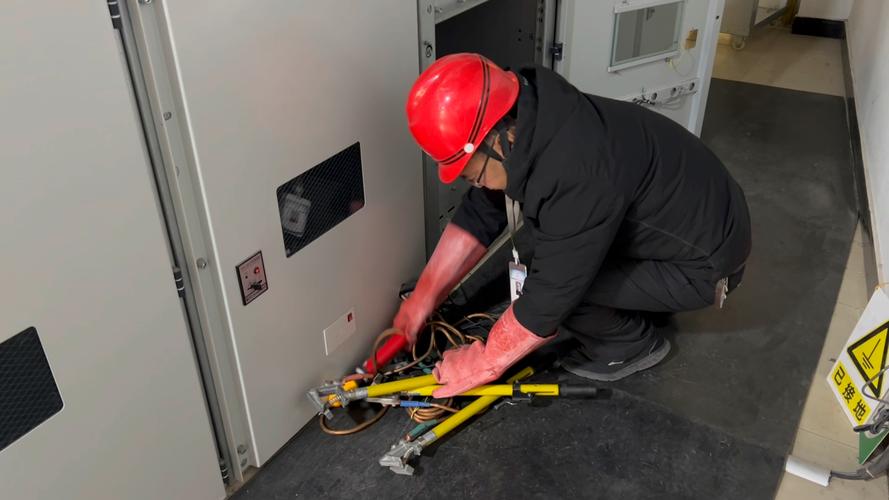

- 停电验电：确认与出线柜相连的上级电源已断开，使用验电器在柜体进线侧、母线、出线电缆等位置反复验电，确保无电压残留。
- 挂接地线：在可能送电的各侧装设接地线，先接接地端，后接导体端，确保人身和设备安全。
- 隔离故障区域：拉开柜内隔离开关、断路器，将故障柜与运行系统完全隔离，并悬挂“禁止合闸，有人工作”警示牌。
- 工具与人员准备：佩戴绝缘手套、护目镜等防护用具，准备万用表、兆欧表、继电保护测试仪、备品备件（如断路器线圈、触头、继电器等）及专用工具（如力矩扳手、电缆终端附件等）。
常见故障类型与排查维修方法
（一）电气元件故障
-
断路器故障
- 现象：合闸失败、跳闸后无法重合、触头过热变色。
- 排查：
- 机械部分：检查合闸弹簧是否储能到位、机构卡涩（如连板变形、销轴脱落）、分合闸指示器是否正确。
- 电气部分：测量合闸线圈/分闸线圈电阻是否正常（参考厂家值，通常为几十至几百欧姆），二次回路接线是否松动、端子是否氧化。
- 灭弧室：检查真空泡是否破裂（观察有无玻璃裂纹或漏气痕迹），触头磨损量是否超限（一般不超过3mm）。
- 维修：
- 机械卡涩：清理机构异物，更换变形部件，添加润滑脂（选用二硫化钼锂基脂）。
- 线圈故障：更换同型号线圈，检查二次回路辅助开关触点是否接通良好。
- 真空泡漏气：更换整套灭弧室，调整触头开距和超行程（需符合厂家标准，如10kV断路器超行程通常为3-4mm）。
-
继电保护装置故障
- 现象：保护误动（无故障跳闸）、拒动（故障时不跳闸）、显示异常。
- 排查：
- 定值检查：核对保护定值是否与定值单一致，检查电流、电压采样值是否正常（可用继保测试仪模拟输入信号验证）。
- 回路检查：检查电流互感器（CT）、电压互感器（VT）二次回路是否开路或短路，端子排接线是否牢固。
- 装置自检：查看保护装置液晶屏自检信息，如“EPROM错误”“采样异常”等代码。
- 维修：
- 定值错误：通过保护装置面板或调试软件重新整定定值，密码授权后修改。
- 采样回路：紧固CT/VT二次端子，更换破损电缆，检查互感器本身是否损坏（测量二次绕组电阻）。
- 装置硬件故障：更换损坏的CPU板、电源板或采集板，升级程序版本。
-
隔离开关与接地开关故障

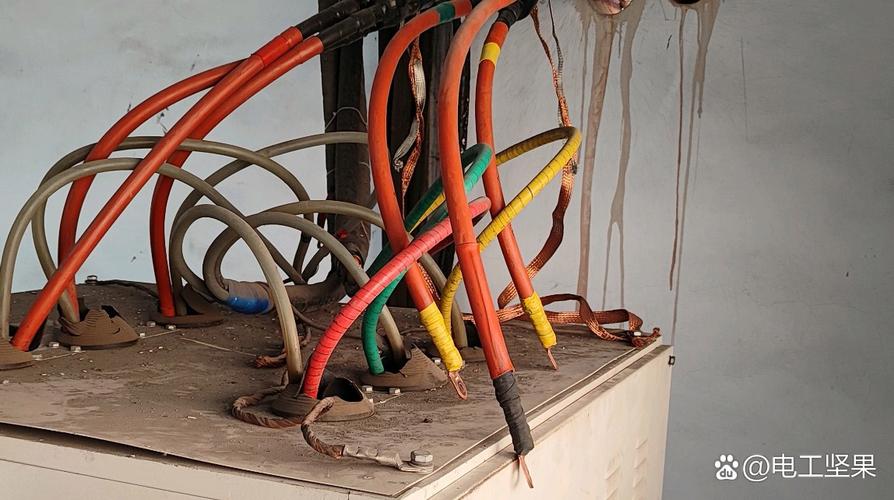

（图片来源网络，侵删）- 现象：操作时隔离开关无法分合、接地开关不到位，机械联锁失效。
- 排查：
- 操作机构：检查手动操作手柄是否断裂，电动机构电机是否过热、行程开关是否动作。
- 动触头与静触头：观察触头是否变形、锈蚀，插入深度是否足够（90%触头宽度）。
- 联锁装置：检查机械联锁（如断路器在合位时隔离开关无法操作）和电气联锁（如五防锁）是否正常。
- 维修：
- 机构卡涩：调整操作机构连杆长度，更换锈蚀的传动部件，添加润滑脂。
- 触头烧损：用0#砂纸打磨触头表面氧化层，严重时更换触头或整个隔离开关。
- 联锁失效：调整联锁杆位置，修复五防锁电路，确保“五防”逻辑正确（防带负荷分合隔离开关、防带电接地等）。
（二）绝缘故障
-
母线或电缆绝缘击穿
- 现象：接地信号报警、保护装置零序保护动作、柜内有放电声或焦糊味。
- 排查：
- 目测检查：观察母线绝缘护套、电缆终端是否有破损、烧黑痕迹，柜内是否有异物（如小动物、导电粉尘）。
- 绝缘电阻测试：断开母线或电缆连接，用2500V兆欧表测量相对地、相间绝缘电阻（要求≥2000MΩ）。
- 耐压试验：对母线或电缆进行工频耐压试验（如10kV系统试验电压为42kV，持续1分钟），观察有无闪络或击穿。
- 维修：
- 局部损伤：清理母线表面污秽，破损处用绝缘护套包裹；电缆终端损坏时重新制作终端（热缩或冷缩型），确保相间及对地距离符合要求（10kV母线相间距离≥125mm）。
- 整体绝缘下降：更换老化母线或电缆，加强柜内通风除湿（安装加热器），定期清扫柜内粉尘。
-
PT（电压互感器）或CT（电流互感器）故障
- 现象：PT熔断器熔断、计量异常、保护装置报“TV断线”。
- 排查：
- PT：检查一次熔断器是否熔断，二次回路是否短路（测量二次绕组电阻，三相应平衡）。
- CT：检查二次回路是否开路（开路时会产生高压，危及人身安全），绝缘是否良好（用兆欧表测量二次绕组对地绝缘）。
- 维修：
- PT熔断器：更换同规格熔断器（RN2型），检查PT本身是否击穿（测量一次绕组绝缘）。
- CT二次开路：立即停电处理，紧固二次端子，更换破损电缆，防止开路点产生电弧。
（三）机械结构故障
-
柜体变形或门锁故障
- 现象：柜门无法关闭、密封不严、防护等级下降（如IP30降低至IP20）。
- 排查：
- 柜体变形：检查运输或安装过程中是否有撞击，基础是否下沉导致柜体倾斜。
- 门锁损坏：检查锁具是否锈蚀、弹簧失效，铰链是否松动。
- 维修：
- 柜体变形：轻微变形可使用千斤顶校正，严重时更换柜体或厂家返厂维修。
- 门锁更换：更换同规格不锈钢锁具，调整铰链位置，确保柜门关闭严密。
-
母线连接部位过热

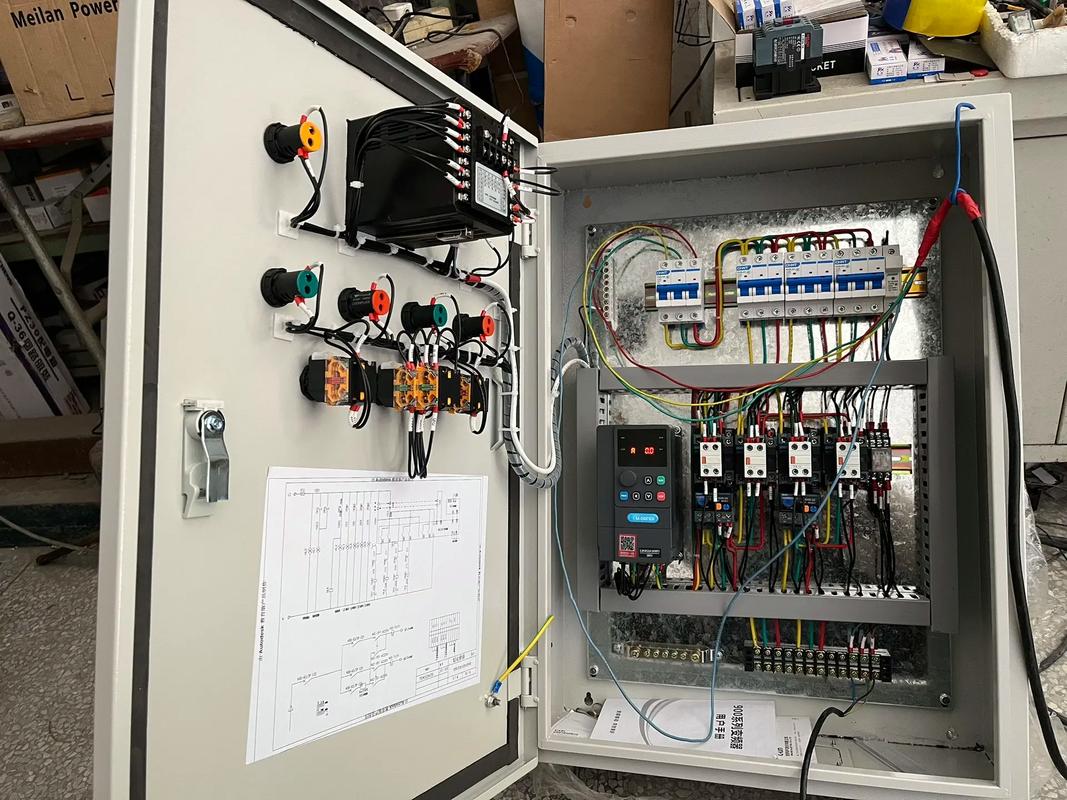

（图片来源网络，侵删）- 现象：连接部位（螺栓接头、母线搭接面）颜色发红、有氧化层，红外测温温度高于相邻部位10K以上。
- 排查：
- 螺栓力矩：使用力矩扳手检查螺栓紧固力矩是否符合要求（如M12螺栓力矩为40-50N·m）。
- 接触面：检查母线接触面是否平整、有无氧化膜、镀银层是否脱落。
- 维修：
- 螺栓松动：按规范力矩重新紧固，更换锈蚀螺栓。
- 接触面不良：用锉刀或砂纸打磨平整，涂抹电力复合脂（凡士林导电脂），严重时更换母线搭接片。
维修后测试与验收
- 绝缘测试：再次测量回路绝缘电阻，包括断路器、隔离开关、母线、电缆等，确保合格。
- 回路传动试验：手动和电动操作断路器、隔离开关、接地开关，检查分合闸指示、位置信号、联锁逻辑是否正确。
- 保护装置校验：使用继保测试仪验证过流、速断、零序等保护定值及动作时间，模拟故障信号检查断路器跳闸可靠性。
- 耐压试验：对整体回路进行工频耐压试验（按规程执行），无闪络、击穿现象为合格。
- 红外测温：在额定电流下运行30分钟，检查各连接部位、触头温度是否正常（不超过70℃）。
注意事项
- 专业资质：维修工作必须由持高压电工证的专业人员进行，严禁无证操作。
- 备件匹配：更换的备件（如断路器、继电器）必须与原型号规格一致，或经厂家确认兼容。
- 记录存档：详细记录故障现象、排查过程、维修措施、更换部件及测试数据，便于后续追溯。
相关问答FAQs
Q1：高压出线柜合闸时“嗡嗡”响但无法合闸，可能是什么原因？如何处理？
A：可能原因包括：合闸电源电压过低（低于额定电压的80%）、合闸线圈烧毁、机械机构卡涩（如掣子未复位）、辅助开关触点接触不良，处理方法：测量合闸电源电压，确保在220V±10%范围内；用万用表测量线圈电阻，若阻值无穷大则更换线圈；手动慢合操作，观察机构卡涩位置，清理异物或调整连杆；打磨辅助开关触点，确保接通可靠。
Q2：高压出线柜运行中突然跳闸，重试后再次跳闸，如何判断是外部故障还是柜内故障？
A：可通过以下步骤判断：1）检查保护装置动作信息，如过流保护动作可能是线路过载或短路，零序保护动作可能是单相接地；2）检查出线电缆是否有短路、接地痕迹（如户外终端头是否进水、破损）；3）断开出线电缆，对电缆进行绝缘测试和耐压试验，若电缆合格则判断为柜内故障（如母线绝缘击穿、断路器内部短路），需进一步检查柜内元件；若电缆不合格，则为外部线路故障，需修复电缆后再试送电。
