电源集成pt18c维修是一项需要专业知识和细致操作的技术工作，其核心在于通过系统性的检测与故障分析，定位并解决电源模块的异常问题，以恢复设备的正常供电功能，以下将从故障现象分类、检测流程、常见故障点及维修方法、注意事项等方面展开详细说明。
故障现象与初步判断
电源集成pt18c的故障表现多样，常见的现象包括无输出电压、输出电压偏低、输出电压波动、模块过热、异常噪音等，不同现象往往指向不同的故障原因，需通过初步观察缩小排查范围，无输出电压且模块无发热，可能是前端供电中断或内部 primary 侧电路完全失效；输出电压波动伴随发热，则多与 secondary 侧整流滤波元件或反馈环路异常相关。
检测流程与工具准备

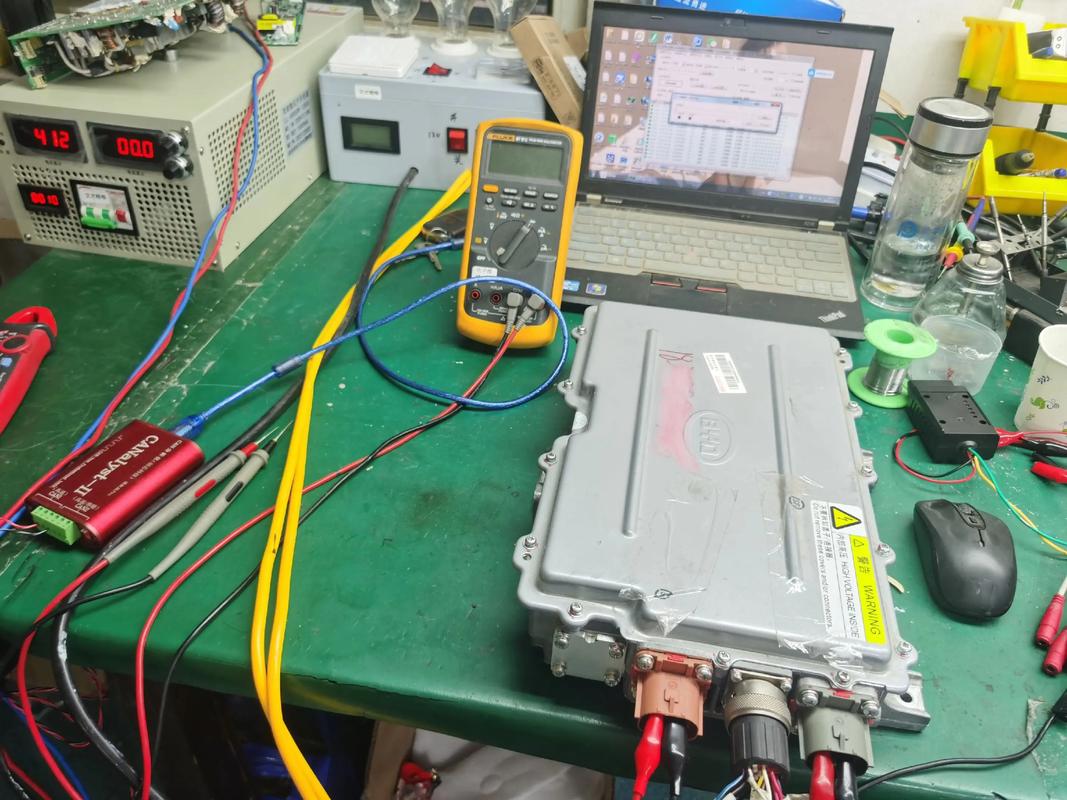

维修前需准备专业工具，包括万用表（数字万用表优先，需具备电压、电阻、二极管档位）、示波器（检测开关波形及反馈信号）、可调直流稳压电源（模拟输入电压测试）、电烙铁（含拆焊台）、热风枪及绝缘工具等，检测流程需遵循“安全断电→外观检查→静态测量→动态测试”的原则：
- 安全断电与放电：确认设备完全断电后，对模块输入端滤波电容进行放电，避免残留电荷损坏检测工具或引发触电风险。
- 外观检查：观察模块外壳是否有烧焦、裂痕、鼓包现象，引脚是否有锈蚀或虚焊，散热片是否松动或积尘严重。
- 静态电阻测量：使用万用表二极管档位检测输入端整流二极管、MOSFET、输出端整流二极管（或肖特基二极管）的通断情况，初步判断是否有短路或开路元件。
- 关键电压测试：在输入端施加额定电压（如24V或48V，需参考模块规格书），测量输出端电压、反馈引脚电压（如FB端）、PWM 控制芯片供电电压等，对比正常值范围定位异常环节。

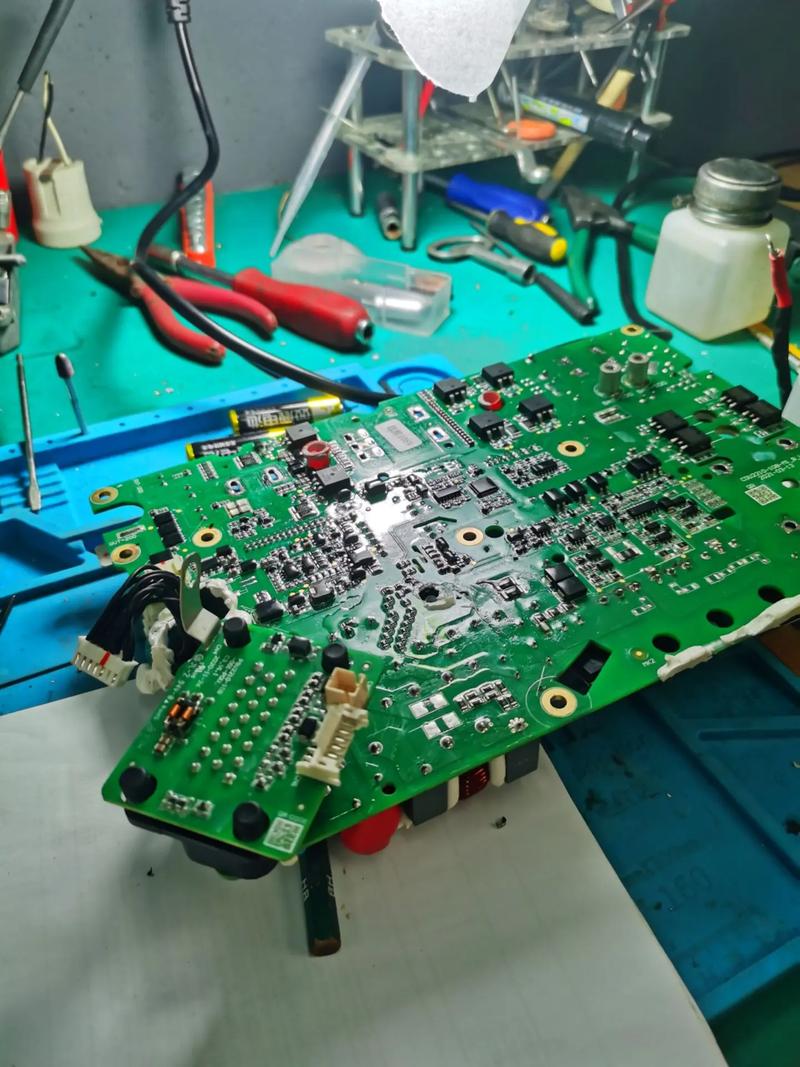

常见故障点及维修方法
输入端故障
故障表现：输入端保险管熔断、整流桥击穿、滤波电容鼓包或失效。
检测方法：断电后用万用表电阻档测量输入端正负极电阻，若阻值接近0Ω，说明存在短路；拆下保险管测量是否熔断，若熔断需进一步排查后级短路点。
维修方法：更换同规格保险管（注意电流值，不可随意增大）；更换整流桥（需耐压和电流匹配）；更换失效的电解电容（注意容量、耐压及尺寸）。
PWM 控制芯片及驱动电路故障
故障表现：模块无输出，芯片供电引脚无电压，或驱动波形异常。
检测方法：测量芯片VCC引脚电压（如UC384X系列通常为12-20V），若无电压需检查供电电路（如RCD 吸收回路或辅助绕组整流电路）；用示波器检测芯片输出端（OUT）及MOSFET 栅极波形，若无波形或波形畸变，需检查芯片外围元件（如振荡电阻、电容）或驱动电阻是否开路。
维修方法：更换损坏的PWM芯片（需确认型号兼容性）；更换失效的振荡元件或驱动电阻；修复辅助绕组整流二极管或滤波电容。
输出端整流滤波电路故障
故障表现：输出电压偏低、纹波过大，或模块带载能力下降。
检测方法：断电后测量输出端整流二极管（或同步整流MOSFET）的正反向电阻，若击穿需更换；测量滤波电容容量（用电容表或万用表电容档），若容量下降或漏电需更换。
维修方法：更换同型号整流二极管（注意正向压降和反向恢复时间）；更换优质电解电容（需满足105℃耐温要求，容量误差±20%以内）；检查输出电感是否磁饱和（电感值异常需更换）。
反馈环路故障
反馈环路是稳定输出电压的核心，包括光耦（如PC817）、精密基准源（如TL431）及取样电阻网络。
故障表现：输出电压不可调或漂移严重，光耦不导通。
检测方法：测量TL431参考端（Ref）电压（正常为2.5V），若异常需检查取样电阻是否变值；断电后测量光耦发光二极管正反向电阻及光敏三极管c-e间电阻，若短路或开路需更换。
维修方法：更换变值的取样电阻（用精密电阻，误差±1%）；更换光耦或TL431（注意型号参数匹配）；检查反馈回路补偿电容是否失效（如陶瓷电容开裂需更换）。
功率器件过热损坏
故障表现：模块长期运行后输出功率下降，MOSFET 或整流二极管烫手。
检测方法：检查散热片与功率器件的接触是否良好（导热硅干是否干涸）；测量功率器件的导通电阻（如MOSFET的Rds(on)），若显著增大说明内部损坏。
维修方法：清理散热片灰尘，重新涂抹导热硅脂；更换同型号功率器件（需注意耐压、电流及封装兼容性）；优化散热结构（如增加散热片面积或风扇强制散热）。
维修注意事项
- 安全第一：维修时需佩戴防静电手环，避免静电敏感元件（如MOSFET、芯片）损坏；高压操作时需使用绝缘工具，防止触电。
- 参数匹配：更换元件时需严格核对型号、规格（如耐压、电流、容量、封装），避免参数不匹配导致二次故障。
- 逐步测试：修复后不可直接满载测试，应先空载检测输出电压是否正常，再逐步增加负载至额定值，观察模块温升及波形稳定性。
- 记录数据：维修过程中记录关键点电压、电阻值及波形参数，便于后续故障复盘和技术积累。
相关问答FAQs
Q1：电源模块pt18c输出电压波动，如何排查反馈环路问题？
A：输出电压波动多为反馈环路动态响应异常导致，首先用示波器测量TL431的Ref端电压，若波动较大，检查取样电阻网络是否接触不良或变值；然后检测光耦发光二极管两端电压是否稳定，若电压跳变，说明光耦老化或驱动电路异常；最后检查反馈补偿电容（如与TL431并联的电容）是否失效，补偿电容容值减小会导致环路稳定性下降，需更换同容值电容（如10pF-100pF的陶瓷电容）。
Q2：pt18c模块通电后即炸保险，如何快速定位短路点？
A：炸保险说明输入端存在严重短路，断电后用万用表二极管档测量输入端正负极之间的电阻，若阻值接近0Ω，依次拆下以下元件检测：① 整流桥（测量四个二极管是否击穿）；② 输入滤波电容（是否内部短路）；③ 功率MOSFET（测量D-S极间是否击穿，常见因栅极驱动异常或过压导致），若拆下MOSFET后阻值恢复正常，需进一步检查栅极驱动电阻是否开路、PWM芯片输出是否异常,避免更换MOSFET后再次击穿。
