开关电源无输出电压是电子维修中常见且较为复杂的问题,其涉及电路环节多、故障原因广，需要系统性的排查思路和严谨的测试方法，以下从故障现象分类、核心电路排查、维修流程及注意事项等方面展开详细说明。
故障初步判断与安全准备
在维修前,首先需确认故障现象：通电后电源无任何电压输出（包括空载电压），或输出电压始终为0，且电源无异常声响（如啸叫、炸裂声）。安全操作是前提：开关电源内部存在高压电容（即使断电后仍可能存有残余电荷），维修前必须使用放电笔对高压滤波电容（通常指300V以上大电容）充分放电，避免触电风险，准备好维修工具：数字万用表（电压档、电阻档、二极管档）、示波器（优先选择带宽≥50MHz的）、隔离变压器（防止市电与电路共地导致短路）、假负载（通常用50W/300Ω水泥电阻模拟负载）、焊接工具及常用元器件（如保险丝、整流桥、开关管、光电耦合器、稳压IC等）。
核心电路模块排查流程
开关电源无输出电压,故障通常集中在“输入电路-启动电路-功率变换电路-反馈电路-保护电路”五大模块中，需按“先易后难、先静后动”的顺序逐步排查。
输入电路：检查“通断”与“整流滤波”
输入电路是能量的入口,若此处异常，后续电路将无法工作。
- 保险丝检查：用万用表电阻档测量保险丝是否熔断，若保险丝熔断，需进一步排查短路点：常见原因有整流桥击穿、开关管（MOSFET/三极管）ce极短路、输入滤波电容（X电容）爆裂或短路、市电输入端压敏电阻击穿等。注意：直接更换保险丝通电可能扩大故障，需先排除短路元件后再试。
- 整流滤波电路：保险丝完好时，测量整流桥输出端（即高压滤波电容两端电压），正常情况下，交流220V输入经整流后应有约300V直流电压（空载时略高，带载后约310V±10V），若此处电压为0，可能是交流输入线断路、插件松动或整流桥开路（可用二极管档分别测量整流桥四个二极管的正向压降，正常时正向压降约0.5-0.7V，反向电阻无穷大），若电压低于300V较多（如100V左右），可能是输入滤波电容容量衰减或失效（可用电容表测量容量，或替换法验证）。
| 检测点 | 正常电压/状态 | 常见故障 | 排查方法 |
|---|---|---|---|
| 保险丝 | 完好（电阻≈0Ω） | 熔断 | 检查整流桥、开关管、压敏电阻是否短路 |
| 整流桥输出端 | 空载≈300VDC | 0V（整流桥开路/输入断路） | 测量输入交流电压是否正常，拆下整流桥测量单个二极管 |
| 高压滤波电容两端 | 空载≈300VDC | 电压低/波动大 | 测量电容容量（正常值如100μF/400V），替换法验证 |
启动电路：检查“初始能量”是否到位
开关电源启动需要“初始冲击电流”为控制芯片（如UC3842、TL494等）提供工作电压，常见启动电路有两种：
- 分立元件启动：由启动电阻（如100kΩ-1MΩ/1W-2W高压电阻）从300V电压取电，经稳压二极管（如18V、20V）后为控制芯片VCC端供电，若启动电阻开路、稳压二极管击穿或短路，芯片无法启动，开关管无驱动信号，无输出。
- 辅助电源启动：部分电源通过变压器辅助绕组提供启动电压，需测量辅助绕组电压（通常为10-20V），若无输出，可能是辅助绕组开路或整流二极管损坏。
排查方法：测量控制芯片VCC端电压（正常工作时芯片启动电压约16-18V，工作后由辅助绕组维持12-15V），若VCC电压为0，重点检查启动电阻是否开路（用万用表高阻档测量）、稳压二极管是否短路（二极管档测正向压降，若为0则击穿），若VCC电压偏低且波动，可能是滤波电容失效（芯片VCC端通常接有滤波电容，如10μF/25V）。
功率变换电路：检查“能量转换”核心

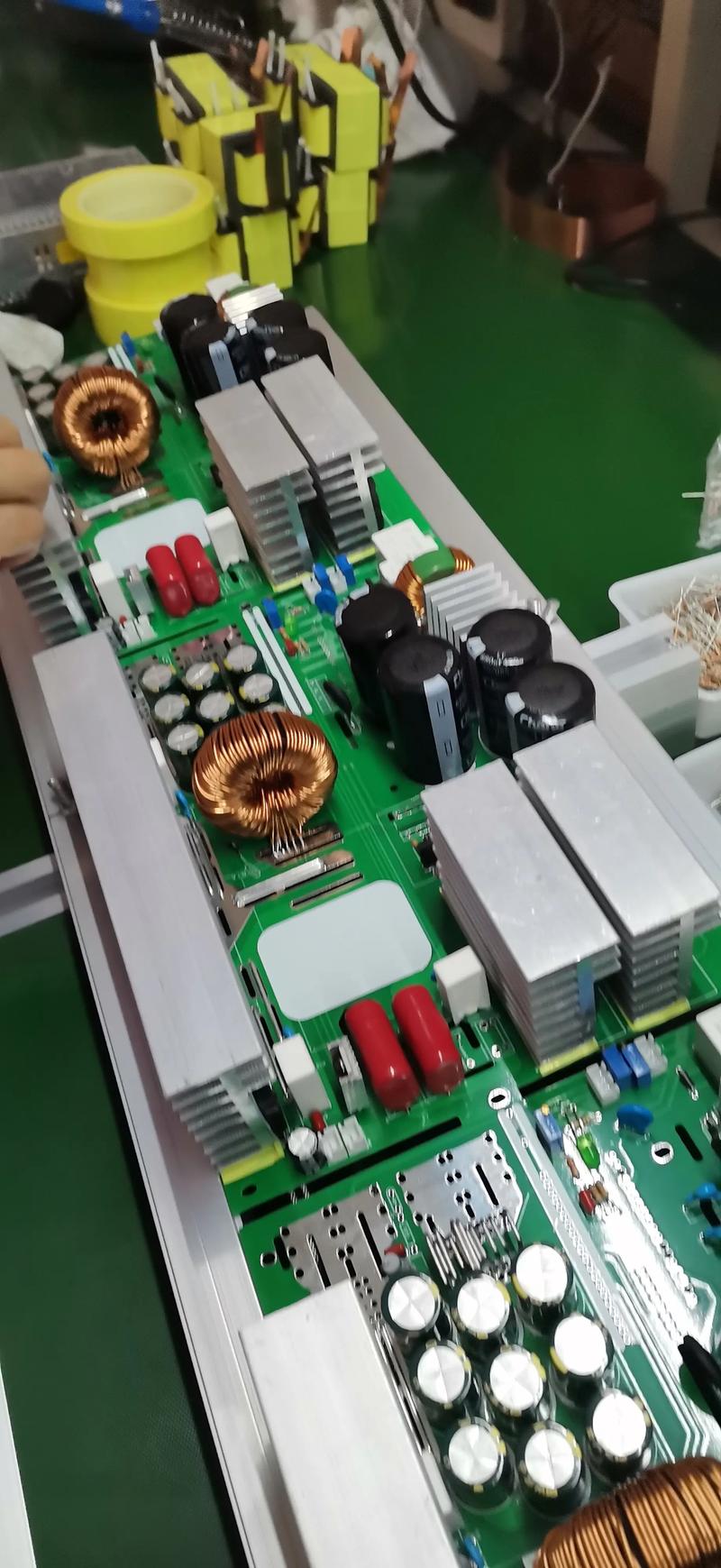

功率变换电路是开关电源的“心脏”，主要由开关管（MOSFET或GTR）、变压器、续流二极管等组成，若此处故障，将无能量传递至输出端。

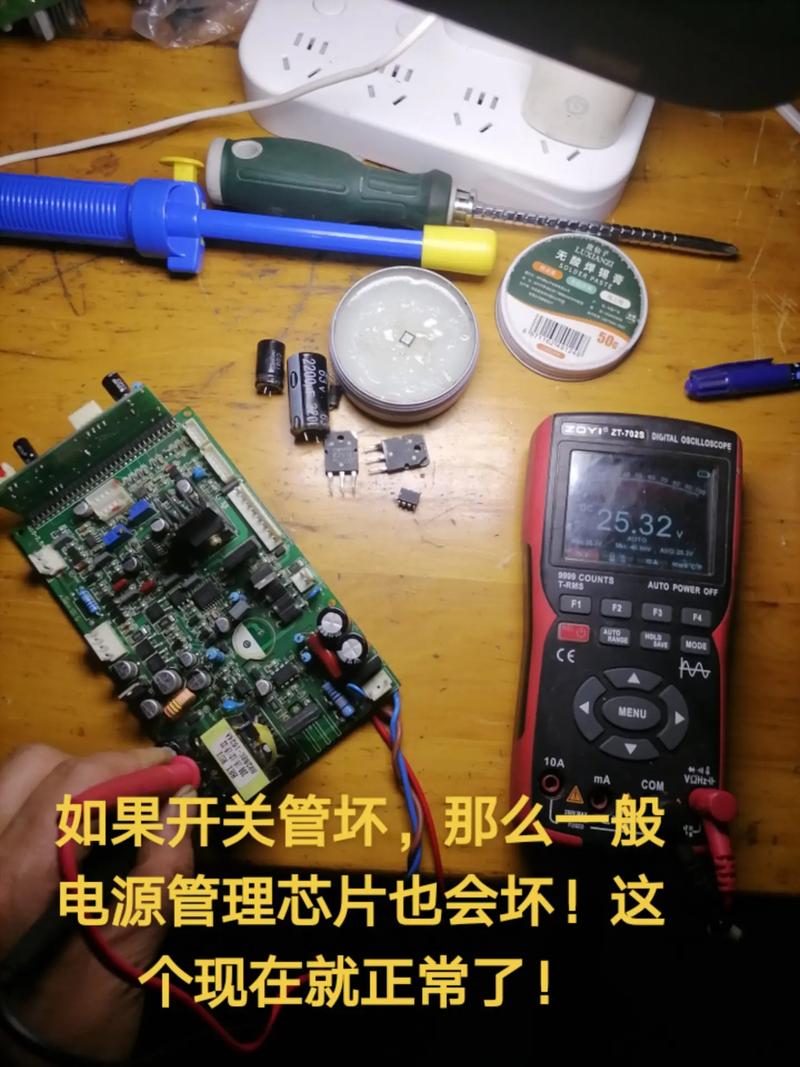

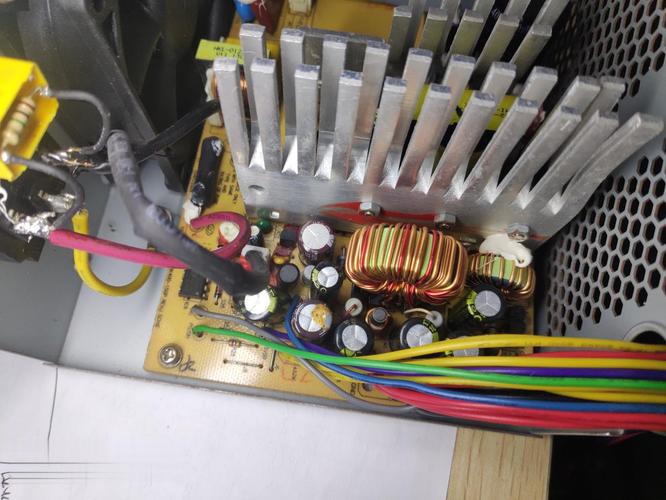

- 开关管状态：用万用表二极管档测量开关管ce极（或c-e极）间阻值，正常时，MOSFET的D-S极间二极管正向压降约0.5-0.7V，反向电阻无穷大；若ce极短路（电阻为0），说明开关管击穿，需同时检查驱动电路（如栅极电阻是否开路、尖峰吸收电路是否失效）及负载是否过重（输出端短路可能导致开关管过流击穿）。
- 变压器检测：变压器初级绕组开路或短路会导致能量无法传递，用万用表电阻档测量初级绕组阻值（通常为几欧姆至几十欧姆，若为无穷大则开路）；次级绕组阻值更小（零点几欧姆），若阻值异常或与正常值偏差大，可能是绕组匝间短路（需用LCR表测量电感量判断）。
- 驱动信号：用示波器测量开关管栅极（G极）或基极（B极）波形，正常时应有周期性脉冲波（频率约20kHz-100kHz，占空比约10%-50%），若无波形，可能是控制芯片无输出、驱动电路（如三极管、光耦）故障，或芯片保护电路动作（如过压、过流保护）。
反馈电路：检查“电压调节”是否正常
反馈电路是维持输出电压稳定的关键,通常由“取样电阻-误差放大器（如TL431）-光电耦合器（PC817）”组成，若反馈异常，可能导致输出电压为0或电压失控（触发保护）。
- TL431检测：TL431是精密稳压IC，其参考端（R）、阴极（K）、阳极（A）正常工作时，R端电压应为2.5V（由输出分压电阻决定），K-A间电压约1-2V（光耦导通时），若R端电压≠2.5V，可能是分压电阻变值；若K-A间电压始终为高电平（接近电源电压），说明TL431未导通（可能损坏或未工作）。
- 光电耦合器检测：用万用表二极管档测量光耦内部发光二极管和光敏三极管，正常时，发光二极管正向压降约1.0-1.2V，反向电阻无穷大；光敏三极管c-e极间正向电阻约几十至几百欧米（受光照影响），反向电阻无穷大，若发光二极管开路或短路，或光敏三极管c-e极短路，光耦无法传递反馈信号，导致输出电压异常。
排查方法：断开光耦输出端（连接控制芯片的一端），在输出端接假负载，通电测量输出电压，若电压恢复正常，说明反馈电路过强（如TL4击穿、光耦c-e极短路）导致控制芯片误触发保护；若仍无输出，故障可能在控制芯片或功率变换电路。
保护电路：检查“安全机制”是否误动作
开关电源设有多种保护电路（过压、过流、过热、短路保护），若保护阈值漂移或电路误触发，会导致电源无输出。
- 过压保护（OVP）：常见于输出端稳压管（如5.1V/1W）击穿或取样电阻变值，导致控制芯片检测到过压信号而关闭输出，可测量稳压管两端电压，若击穿需更换并检查取样电阻。
- 过流保护（OCP）：通常由电流取样电阻（如初级开关管源极小电阻，0.1Ω-1Ω）和控制芯片电流检测端组成，若取样电阻阻值变大或开路，会导致取样电压异常，触发过流保护，可测量取样电阻两端电压（正常工作时应有微小电压，如0.1-0.3V）。
- 短路保护：输出端短路（如滤波电容击穿、负载短路）会导致电流激增，触发保护，可断开负载，接假负载通电，若输出正常，说明负载短路；若仍无输出，需检查电源内部短路点。
维修流程总结与注意事项
-
流程总结：
- 第一步：安全放电，确认故障现象；
- 第二步：查输入电路（保险丝、整流滤波）；
- 第三步：查启动电路（VCC电压、启动电阻）；
- 第四步：查功率变换电路（开关管、变压器、驱动信号）；
- 第五步：查反馈电路（TL431、光耦、取样电阻）；
- 第六步：查保护电路（OVP、OCP、短路保护）。
-
注意事项：
- 替换元件时,尽量选用原型号或参数一致元件（如开关管的耐压、电流，电容的容量、耐压）；
- 使用隔离变压器维修,避免市电与电路共地导致短路；
- 对于无图纸的电源,先记录元件参数（如电阻、电容、IC型号），再进行拆解；
- 不要盲目通电,尤其是保险丝熔断或开关管击穿时，必须排除短路点后再试。
相关问答FAQs
Q1：开关电源通电后无输出，但保险丝完好，下一步应该检查哪里？
A：保险丝完好说明输入电路无明显短路，应优先检查启动电路，用万用表测量控制芯片VCC端电压：若VCC为0，可能是启动电阻开路或稳压二极管短路；若VCC电压偏低且波动，可能是VCC滤波电容失效，若VCC电压正常，再检查开关管栅极（G极）是否有驱动脉冲（用示波器测量），若无脉冲，需检查控制芯片是否损坏或保护电路是否动作。
Q2：维修时发现开关管击穿，更换后再次通电又立即击穿，可能是什么原因？
A：开关管反复击穿通常是由于驱动电路或负载异常导致，主要原因包括：① 驱动电路故障：如栅极电阻开路、尖峰吸收电路（RC缓冲电路）失效，导致开关管关断时出现过压击穿；② 控制芯片输出异常：如芯片内部损坏，输出持续高电平，使开关管始终导通过流击穿；③ 负载短路：输出端存在短路（如滤波电容击穿、负载短路），导致开关管过流损坏；④ 反馈电路故障：如光耦c-e极短路、TL431击穿，导致输出电压失控，开关管过压击穿，需逐一排查这些因素，确保驱动信号正常、负载无短路后，再更换开关管通电测试。
