液晶彩电逻辑板维修图解是维修过程中的重要参考,通过图文结合的方式可以更直观地理解电路结构、信号流程及故障排查要点，逻辑板作为液晶屏的核心驱动部件，负责处理主板送来的LVDS或TCON信号，控制液晶屏的时序、电压及灰度，其工作状态直接影响图像显示，维修时需结合电路图、实物图及测量数据综合判断，以下从结构、常见故障、维修步骤及图解要点等方面展开说明。

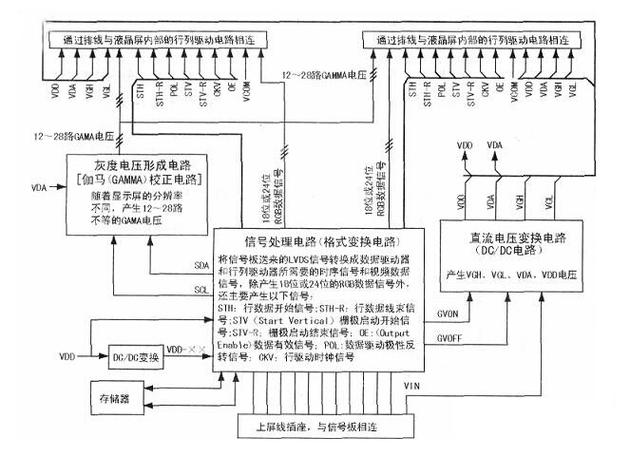

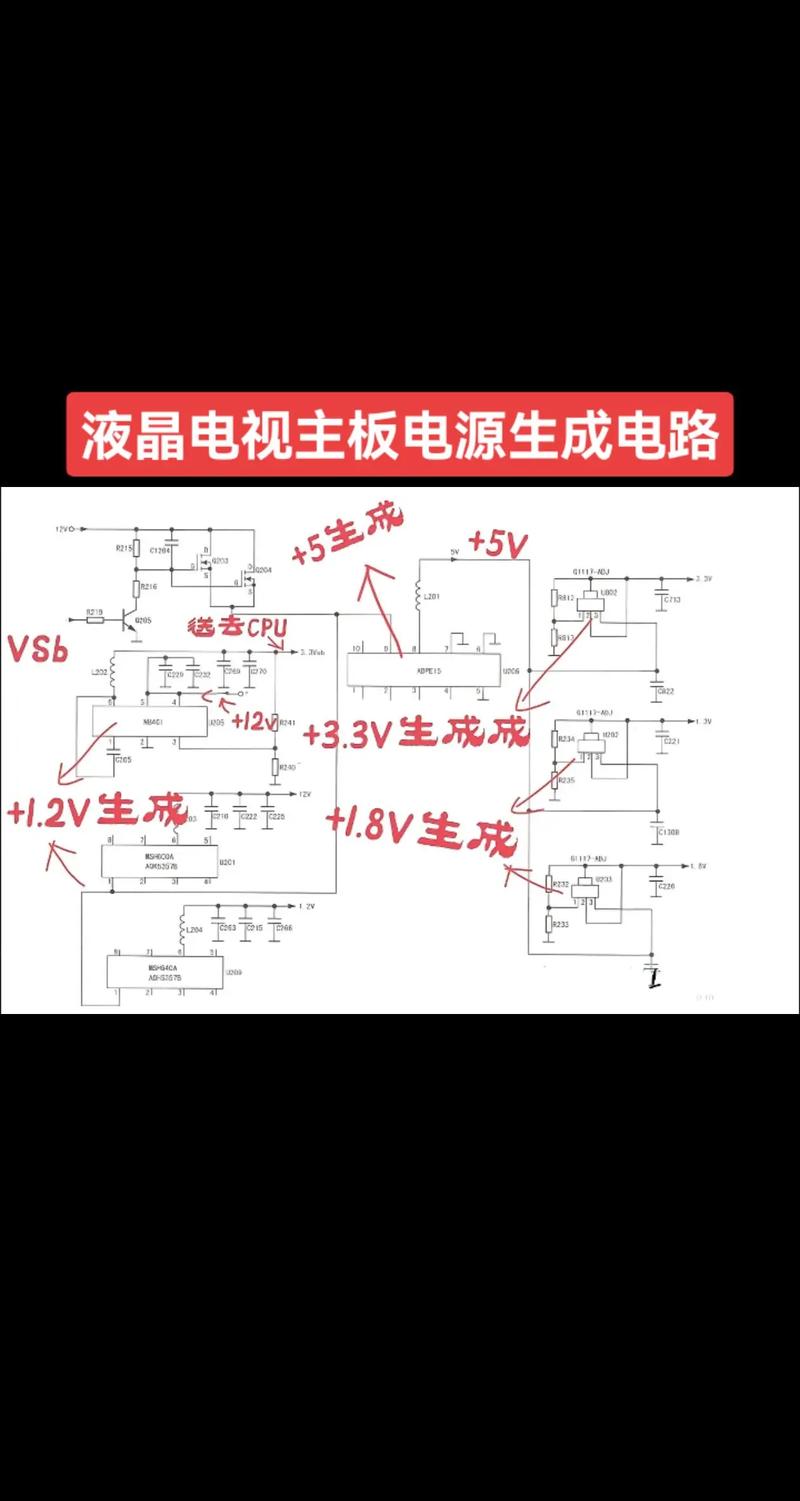

逻辑板主要由电源电路、时序控制电路（TCON）、伽马校正电路、LVDS/TCON接口电路等部分组成，电源电路通常采用DC-DC转换芯片，将屏供电（如12V或24V）转换为逻辑板各部分所需电压，如3.3V、5V、2.5V、VCC（屏驱动电压）等；时序控制电路负责对输入信号进行解码、时序分配，驱动行、列驱动芯片工作；伽马校正电路通过分压电阻网络产生多路伽马电压，确保灰度等级准确；接口电路则连接主板与屏线，传输LVDS信号或控制信号，维修时需先通过观察法检查是否有明显元件损坏，如电容鼓包、电阻烧黑、芯片虚焊等，再结合图示测量关键测试点电压。
常见故障及图解排查方法：
-

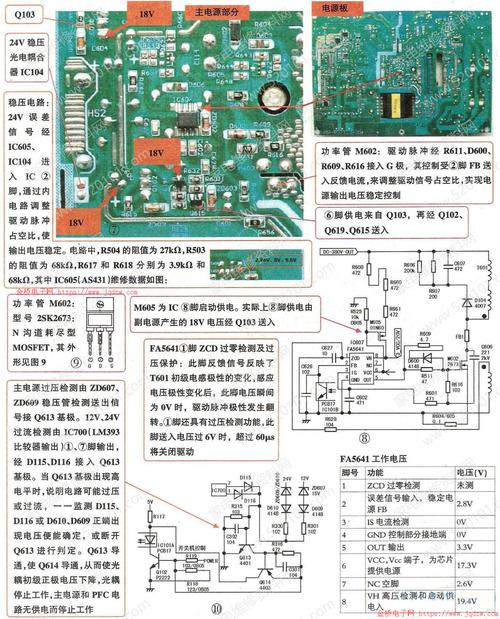

无图像、无背光或背光闪烁：此类故障多与电源电路相关，图解中需标注逻辑板输入电压端（如J1的12V供电）、PWM控制端（如EN脚）及输出电压端（如VCC-OUT），测量时，先用万用表直流档测输入电压是否正常（若无，检查屏线或主板供电）；若输入正常但输出电压异常，重点检查电源芯片（如OZ9938、AP3103等）及其外围元件，如储能电感、肖特基二极管、滤波电容等，图示中可标出电源芯片的VCC、FB（反馈）、SW（开关）等引脚，测量其电压是否与 datasheet 一致，若SW脚无电压波动，可能是芯片损坏或启动电阻开路。
-
图像异常（如花屏、竖线、缺色）：此类故障多发生在时序控制或伽马校正电路，图解中需标注TCON芯片（如SSD2025、NT68676等）的输入信号端（如LVDS输入）、时钟端（XI/XO）及伽马电压输出端（如VCOM、GMA1-GMA16），测量时，先用示波器观察LVDS信号是否正常（若无，检查主板或屏线）；若信号正常但图像异常，再测TCON芯片供电（通常为3.3V或1.8V）及时钟波形（如25MHz晶振输出），若伽马电压缺失或偏差，需对照图示中的电阻网络逐级测量，如贴片电阻阻值变化或电容漏电会导致电压漂移，图解中可标注关键电阻（如10kΩ、22kΩ等）的位置及正常电压值。
（图片来源网络，侵删） -
暗屏或对比度低：可能与VCOM电压或屏驱动电压异常有关，图解中需标注VCOM电压生成电路（如运放IC及其外围分压电阻）及VCC升压电路（如变压器、MOS管），测量VCOM电压是否为屏规格书标称值（5V至-10V），若偏差过大，检查分压电阻或运放；若VCC电压过低（如正常为50V，实测仅20V），需检查升压芯片（如OZ960）及反馈电路，图示中可标注变压器初级、次级绕组及整流二极管的正反向电阻值。
维修步骤图解要点：
- 断电观察：通过图示标注逻辑板上易损元件位置，如大容量电解电容（常见鼓包漏液）、变压器（表面烧焦）、接口端子（氧化松动）。
- 电压测量：结合图示测试点表格，标注各关键点正常电压范围（如12V输入、3.3V逻辑供电、VCOM电压等），实测值偏差过大时顺电路追踪故障元件。
- 信号追踪：用示波器图示标注LVDS信号差分对（如RX+、RX-）的波形幅度（约100mV-200mV）及频率，TCON芯片时钟信号的波形（方波，幅值3.3V）。
- 替换法：对可疑芯片（如电源IC、TCON芯片），可在图示中标注其型号及引脚定义，采用替换法验证，注意静电防护。
相关问答FAQs
Q1：逻辑板维修时，如何区分是主板故障还是逻辑板故障？
A1：可通过“屏线交叉测试法”判断：将故障屏的逻辑板安装到正常彩电上，若图像异常，说明逻辑板故障；若正常，再将正常逻辑板安装到故障彩电上，若图像正常，则为主板或屏线故障，测量逻辑板输入端LVDS信号是否正常（示波器检测），若无信号或信号异常，则为主板问题。
Q2：逻辑板上伽马电压异常，如何快速定位故障元件？
A2：先查阅逻辑板图纸或屏规格书，获取各伽马电压（如GMA1-GMA16、VCOM）的标准值，用万用表逐级测量，若某路电压偏低或为0V，沿该电压走向检查分压电阻（贴片电阻易阻值变大）是否开路或漏电电容是否短路，图解中可标注电阻网络的位置，例如从TCON芯片输出的伽ma电压经多组电阻分压后供给列驱动IC，重点测量电阻排或精密电阻的阻值，更换异常电阻后电压可恢复正常。
