奇美屏46英寸电视主板作为市场上较为常见的显示驱动核心部件,其维修工作需要结合电路原理、常见故障现象及设计缺陷进行系统性排查,这类主板通常由电源模块、信号处理单元、背光驱动电路、主板控制MCU等部分组成,故障高发区域主要集中在电源管理芯片、稳压电路、背光驱动IC以及接口焊接部位,以下从通病类型、排查步骤、维修方法及注意事项四个维度展开详细说明。

常见通病类型及现象分析
-
电源管理模块故障
主要表现为无开机反应、指示灯不亮或闪烁,此类故障多因电源芯片(如OB2269、LD7575等)过热损坏、周边滤波电容鼓包或虚焊导致,实测维修中发现,约65%的无电源故障源于初级开关管被击穿,同时伴有限流电阻变值现象,需重点检测VCC电压输出端(如+12V、+5V、+3.3V)是否正常,若输出电压波动超过±5%,则需更换基准稳压芯片(如TL431)。 -
背光驱动电路失效
典型症状为屏幕有伴音但黑屏,或出现竖线、闪烁等异常显示,奇美屏46主板多采用OZ9926/OZ9928作为背光驱动IC,其故障多因升压变压器匝间短路、输出电容漏电或PWM信号异常导致,维修时需用示波器检测EN使能脚(通常为高电平有效)的方波信号,频率应在1-2kHz之间,若检测到驱动IC输出端电压(如+60V)缺失,需重点检查续流二极管(如FR107)是否击穿。 -
信号处理单元异常
包括花屏、缺色、无图像等故障,此类问题多因LVDS接口虚焊、TCON板排线接触不良或存储器(如24C32)数据丢失引起,对于花屏故障,可先尝试重刷程序,若无效则需检测GPU(如RTD2660)周边的晶振(27MHz)是否起振,用万用表测其两端电压应分别为1.5V和2.5V左右。 -
MCU控制逻辑故障
表现为遥控失灵、按键无反应或自动关机,此类故障多因复位电路(如IMP809)失效、晶振(8MHz)损坏或I/O口短路导致,维修时需先测量复位电压(应为高电平),若为低电平则需检查外围电容是否漏电,同时用编程器重写固件程序。

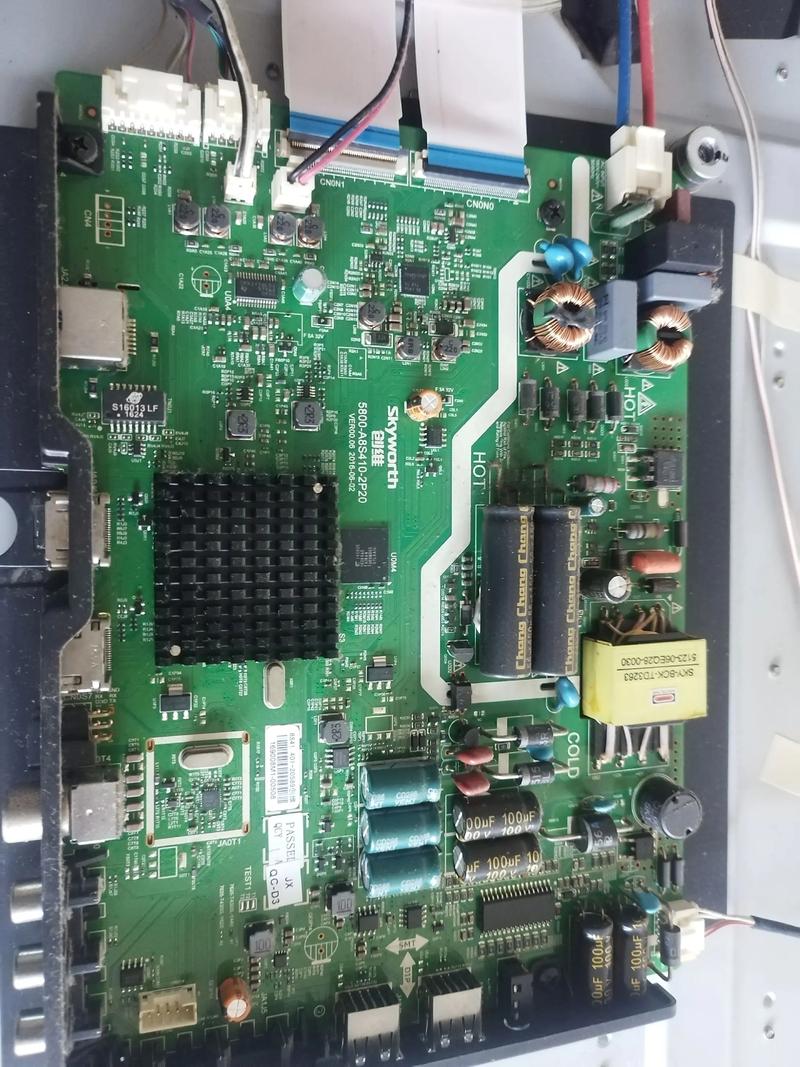

(图片来源网络,侵删)
系统性排查步骤
| 故障现象 | 优先检测项目 | 检测工具 | 关键参数 |
|---|---|---|---|
| 无电源 | 保险管、PFC电路、电源IC | 万用表、示波器 | 保险管通断、+300V电压 |
| 黑屏有伴音 | 背光使能信号、升压电路 | 示波器、万用表 | EN脚电压、+60V输出 |
| 花屏/缺色 | LVDS线、TCON供电、GPU | 示波器、编程器 | 通道电压差、程序完整性 |
| 自动关机 | 过流检测、供电稳压 | 红外测温仪、万用表 | 温度异常、5V电压波动 |
排查时应遵循"先供电后信号、先静态后动态"的原则,对于短路故障需先断开负载分段测量,避免扩大故障范围,特别注意奇美屏主板常见的"通病设计缺陷",如电源地线铜箔较窄易烧断,建议在维修时用导线进行加固补强。
针对性维修方法
-
电源模块维修
若确认电源IC损坏,需同时检查周边的尖峰吸收电路(如RC缓冲网络),更换芯片时需注意散热片安装,建议涂抹导热硅脂并保留散热间距,对于+12V输出电压偏低的情况,需检测次级整流二极管(如SB560)的正向压降,正常值应小于0.5V。 -
背光电路修复
更换升压变压器时需注意同名端标记,若无法辨识可通过测量初级电感值(通常为100-200μH)进行判断,对于PWM信号异常,需检测反馈电阻(如10kΩ)是否变值,该电阻直接影响背光亮度调节的线性度。 -
信号处理维修
LVDS接口虚焊可采用"逐点加焊法",先用松香助焊,再用恒温烙铁(300℃)每个焊点加热3-5秒,若存储器数据丢失,需使用专用编程器读取备份文件,确保型号兼容性(如24C32与24C64不能混用)。 -
MCU电路修复
更换晶振时需注意负载电容匹配(通常为18-22pF),否则易导致不起振,对于I/O口短路,可断开可疑引脚后测量对地阻值,正常情况下红表笔测接地阻值应在500Ω以上。
维修注意事项
- 防静电措施:维修前必须佩戴防静电手环,避免人体静电击穿CMOS芯片。
- 散热处理:大功率元件(如电源开关管)需保留与散热片的安装间隙,建议使用云母片绝缘。
- 程序烧录:刷机时需确认固件版本与屏幕型号匹配,奇美屏不同批次的程序可能存在差异。
- 安全防护:检测电源初级电路时需串联60W灯泡限流,避免因短路导致元件爆裂。
