创维官方通常不会公开其完整的内部维修手册（Schematic Diagrams / Service Manual）给普通用户，这些资料主要授权给其官方授权服务中心和认证维修工程师，以下内容是基于该型号电视的常见技术架构、故障现象以及公开可查的维修经验总结而成，旨在为具备一定电子维修基础的技术人员或DIY爱好者提供参考和排查思路，而非一份官方文件。

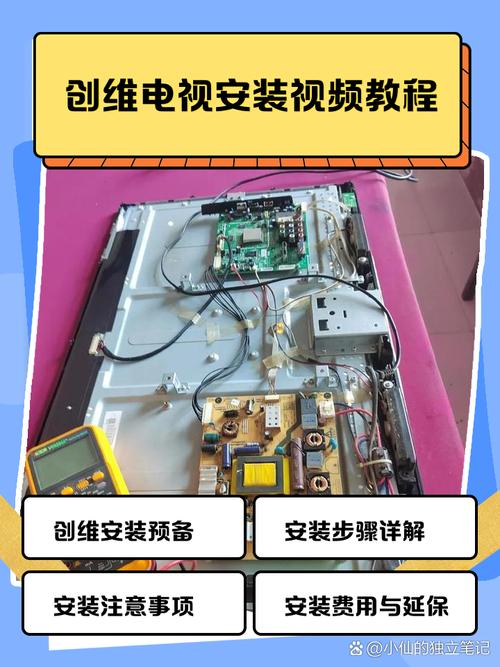

（图片来源网络，侵删）
创维 42E7CRN 维修手册核心内容
产品基本信息
- 型号: 42E7CRN
- 屏幕尺寸: 42 英寸
- 屏幕类型: LED 液晶屏
- 分辨率: 1920 x 1080 (Full HD)
- 背光技术: 侧光式 LED (Edge-LED)
- 上市年份: 约 2012-2025 年（具体年份可能因批次而异）
- 主要芯片平台: 很可能采用 MStar（晨星）或 MTK（联发科）的主芯片方案,这是当时国产品牌电视的主流选择。
安全注意事项 (极其重要！)
在进行任何维修操作前,请务必遵守以下安全准则：
- 断电操作: 维修前必须拔下电源线，并等待至少 5-10 分钟，让内部高压电容充分放电，即使断电,部分大容量电容仍可能储存危险的高压电。
- 防静电: 维修人员应佩戴防静电手环，工作台面铺设防静电垫,避免静电损坏精密的集成电路和屏幕驱动板。
- 专业工具: 使用绝缘良好的螺丝刀、万用表、电烙铁等工具。
- 避免短路: 操作时要小心,避免使用金属工具造成电路板上焊点或元件之间的短路。
- 高压危险: 电视背光驱动电路（逆变器/高压板）存在上千伏的高压,非专业人员切勿触碰。
整机结构图解 (示意)
创维 42E7CRN 电视主要由以下几个核心部分组成：
- 外壳与后盖: 保护内部电路,提供散热孔。
- 主板: 电视的“大脑”，负责处理视频信号、音频信号、控制各部分协调工作，通常包含：
- 主芯片: CPU, GPU, 视频解码器等。
- 存储器: Flash (存储程序) 和 DDR (运行内存)。
- 接口电路: HDMI、USB、VGA、AV 等输入/输出接口的处理电路。
- 电源管理电路: 为主板各部分提供稳定的低压直流电。
- 电源板: 也叫“电源板”或“PFC板”，负责将市电 220V 交流电转换为电视各部分所需的各种直流电压，如 +12V, +5V, +3.3V, +24V (或更高，用于背光) 等。
- 背光驱动板: 也叫“高压板”或“Inverter”，它的作用是将电源板提供的低压直流电（如 +24V）转换为交流高压，以点亮屏幕背光模组中的 LED 灯条。
- 屏幕组件: 这是电视最昂贵的部分，由液晶面板、背光模组、逻辑驱动板（TCON板）等组成，TCON板负责精确控制每个像素点的开启和关闭,以形成图像。
- 外壳与支架: 包括屏幕边框、后壳、底座等。
常见故障现象与排查流程
通用排查流程： 问用户 -> 观察现象 -> 初步判断 -> 断电检测 -> 加电测试 -> 更换/修复 -> 测试验收
故障现象 1：整机无反应，指示灯不亮
- 可能原因:
- 电源线未插好或插座无电。
- 电视电源开关未打开。
- 电源板故障。
- 主板电源管理电路故障。
- 排查步骤:
- 确认电源: 检查电源线和插座是否正常工作（可以用手机充电器测试）。
- 检查电源板: 断开电视电源，打开后盖，找到电源板，检查其输入端的保险丝是否熔断，如果保险丝发黑或熔断，说明电源板有严重短路故障，需重点检查 PFC 电路、主开关管等元件。
- 测量输出电压: 如果保险丝完好，可以通电（注意安全！）测量电源板各路输出电压（如 +12V, +5V）是否正常，若无输出,则基本可判定电源板损坏。
- 检查主板: 如果电源板有正常电压输出到主板，但主板仍无反应,则可能是主板上的电源管理芯片或其周边电路损坏。
故障现象 2：整机无反应，但指示灯亮
- 可能原因:
- 电源板输出的 +12V 或 +5V_STB (待机电压) 电压异常或不稳定。
- 主板完全损坏,无法工作。
- 屏幕逻辑板或屏线故障导致主板保护。
- 排查步骤:
- 测量关键电压: 重点测量电源板提供给主板的 +12V 电压是否稳定、正常,这是主板工作的主要动力来源。
- 检查主板待机电压: 检查主板上的 +5V_STB (或类似待机电压) 是否正常，这是主板能接收遥控器/按键信号并启动的前提。
- 排查主板: 如果电压均正常，则可能是主板上的主芯片、晶振、复位电路等核心电路损坏，这种情况维修难度大,通常建议直接更换主板。
故障现象 3：有声音，但屏幕不亮 (黑屏)
- 可能原因:
- 背光不亮: 这是最常见的原因,表现为屏幕用手电筒斜照时能看到非常暗的图像。
- 主板未输出图像信号到屏幕。
- 屏幕逻辑板故障。
- 屏幕本身损坏。
- 排查步骤:
- 判断是背光问题还是信号问题:
- 方法一 (光线法): 在黑暗环境下，打开电视，用手电筒或手机闪光灯贴近屏幕，仔细观察屏幕内容，如果能隐约看到图像（如台标、菜单），则说明 主板和屏幕逻辑板工作正常，故障点在背光驱动板或背光灯条。
- 方法二 (电压法): 测量背光驱动板的输入电压（通常是 +24V 或 +12V）是否正常，再测量背光驱动板的使能控制信号（通常是一个低电平或高电平信号，来自主板）是否存在，如果供电正常但无使能信号，则可能是主板故障；如果供电和使能信号都正常，但背光不亮，则 100% 是背光驱动板或灯条故障。
- 检查背光驱动板: 如果确定是背光问题，可以尝试更换一块同型号的背光驱动板，如果更换后无效，则可能是屏幕内的灯条损坏（需要更换整个屏幕组件）。
- 检查主板和屏线: 如果光线法看不到图像，说明主板没有送出正确的图像信号，检查主板到屏幕的 排线（屏线） 是否插紧、有无损坏，可以尝试重新插拔或更换一根屏线测试，如果屏线正常,则可能是主板上的视频输出芯片或屏幕逻辑板损坏。
- 判断是背光问题还是信号问题:
故障现象 4：图像异常
- 竖线/横线/花屏:
- 可能原因: 屏幕逻辑板故障、屏线接触不良或损坏、屏幕本身损坏。
- 排查: 先重新插拔屏线,无效则更换逻辑板或屏幕。
- 图像缺色 (如缺少红色):
- 可能原因: 屏线问题、屏幕逻辑板故障。
- 排查: 重点检查屏线中与颜色相关的线路。
- 图像拖影、延迟:
- 可能原因: 主板处理能力不足、软件问题、屏幕响应时间问题。
- 排查: 尝试恢复出厂设置,无效则可能是主板或屏幕硬件问题。
故障现象 5：无声音或声音异常
- 可能原因:
- 静音。
- 音量设置过低。
- 主板音频处理电路故障。
- 功放板（如果独立）故障。

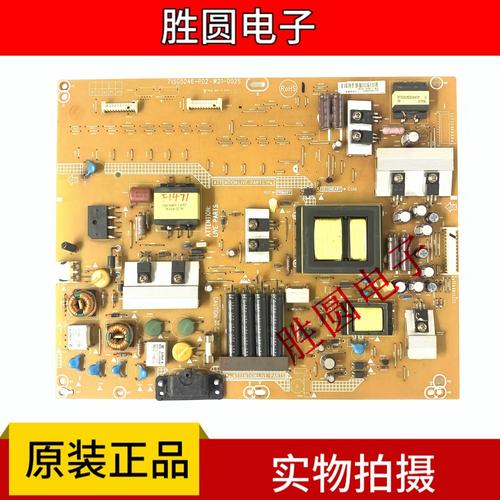

（图片来源网络，侵删）
