健伍005功放电源故障如何排查维修?

健伍005功放电源维修是一项需要细致操作和专业知识的技术工作,其核心在于通过系统性的排查与精准的故障定位,恢复电源电路的稳定输出,以下是详细的维修流程与要点分析:

健伍005功放电源故障如何排查维修?-图1
(图片来源网络,侵删)

维修前准备与安全防护

在进行维修前,务必切断功放与市电的连接,并等待电源滤波电容充分放电(可用大功率电阻短接电容两端引脚),同时准备万用表、示波器、焊接工具及替换用元器件(如整流桥、滤波电容、开关管、PWM控制器等),操作时需佩戴防静电手环,避免静电对敏感元件造成二次损伤。

故障现象与初步判断

健伍005功放电源常见故障现象包括:整机无反应、指示灯不亮、输出电压异常偏低或偏高、伴有异常噪音等,根据现象可初步判断故障范围:

  • 完全无输出:通常为前端供电通路或保护电路触发。
  • 输出电压不稳:多见于开关管性能下降或反馈电路故障。
  • 屡烧保险管:需重点检查整流桥、开关管是否存在短路。

电源电路关键模块检测

交流输入与整流滤波部分

使用万用表电阻档检测保险管是否熔断,若熔断且发黑,说明存在严重短路,进一步测量整流桥四个二极管的正反向电阻,正常时应呈单向导通特性,滤波电容(通常为470μF/400V左右)需检测容量是否下降(可用电容表测量)或是否鼓包漏液。

开关振荡电路

该部分由PWM控制器(如KA3842)、开关管(如K2141)、开关变压器等组成,重点检测:

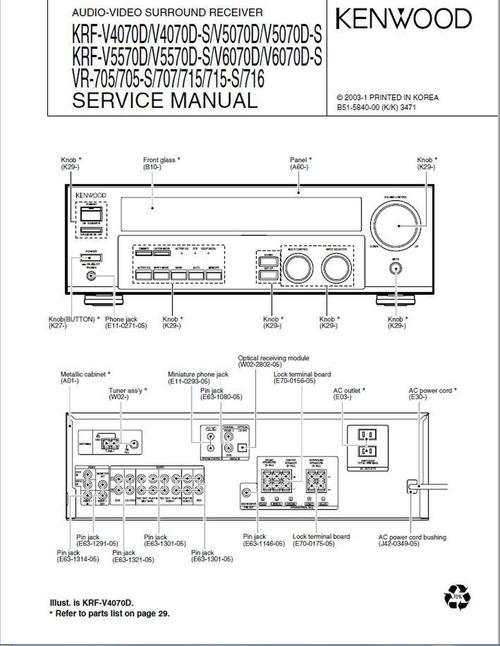

健伍005功放电源故障如何排查维修?-图2
(图片来源网络,侵删)
  • PWM控制器供电:测量启动电阻(如100kΩ)是否开路,VCC端电压是否在12-18V之间。
  • 开关管状态:用万用表二极管档检测D-S极间是否短路,G极驱动波形是否正常(示波器观察)。
  • 开关变压器:检查次级绕组是否开路,绝缘层是否烧焦。

稳压反馈电路

反馈电路故障会导致输出电压失控,检测光耦(如PC817)是否导通,误差放大器(如TL431)的参考端电压是否稳定(正常为2.5V),反馈电阻网络需逐个测量阻值是否变化。

保护电路

过压、过流保护电路误动作也会导致无输出,可暂时解除保护(如断开可控极)进行试验性通电,但需注意限流措施。

常见故障点与维修方案

故障现象 可能原因 维修方案
保险管熔断 整流桥短路/开关管击穿 更换同型号整流桥或开关管,检查周边元件
输出电压为0V PWM控制器无驱动/开关变压器开路 检查VCC供电,更换开关变压器,重焊引脚
输出电压波动大 滤波电容失效/反馈环路不稳定 更换电解电容,调整反馈电阻值,检查光耦响应速度
功放开机后有“滋滋”声 负载过重/振荡频率异常 检测次级整流二极管,检查振荡定时电容容量

维修后测试与注意事项

修复后需进行空载测试,确认各路输出电压正常后再接入负载,测试过程中需关注电源变压器温度,若异常发热应立即断电,对于软故障(如间歇性启动),可使用冷却剂喷洒可疑元件观察故障变化。

相关问答FAQs

Q1:维修时发现开关管多次击穿,是什么原因?
A:开关管反复击穿通常由以下原因导致:① PWM控制器驱动脉冲异常(如占空比过大);② 开关变压器次级整流二极管短路导致反射电压过高;③ 启动电阻变值使VCC电压不稳定,需逐一排查并更换相关元件,避免仅更换开关管后再次损坏。

Q2:电源输出电压偏低但负载正常,如何处理?
A:输出电压偏低可能是:① 整流桥内阻增大,导致压降增加;② 滤波电容容量下降,纹波电压增大;③ 反馈电路取样电阻阻值偏移,使PWM控制器误判,应重点测量整流桥输出端电压,对比滤波电容前后的压差,并用示波器观察反馈端波形是否稳定。
