海信机顶盒电源维修教程

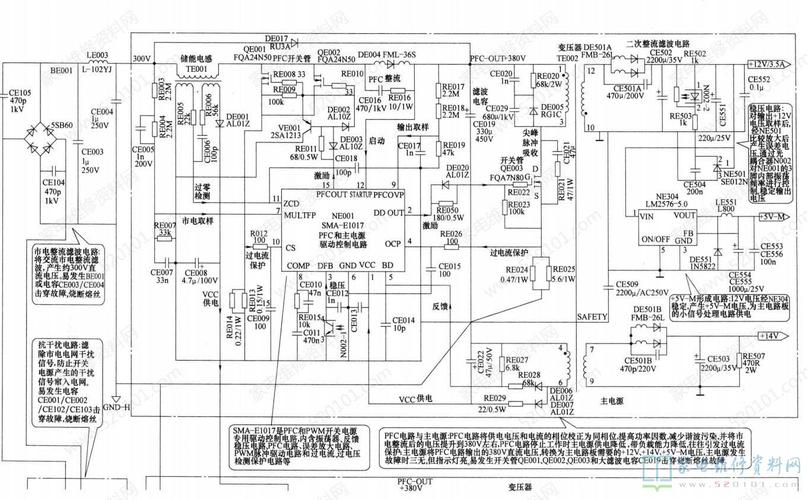

（图片来源网络，侵删）
海信机顶盒作为家庭常用的多媒体设备,其电源模块是保障正常运行的核心部件，当机顶盒出现无法开机、指示灯不亮、频繁重启等故障时，电源模块出现问题可能性较高，本文将详细介绍海信机顶盒电源维修的流程、常见故障判断、维修工具及注意事项，帮助用户逐步排查并解决问题。
维修前的准备工作
-
工具准备
- 万用表（必备，用于电压、电阻、通断测量）
- 电烙铁（建议选用恒温烙铁，功率30-50W）
- 焊锡丝、松香助焊剂
- 吸锡器或吸锡线（用于拆卸元件）
- 小十字螺丝刀、镊子、剥线钳
- 绝缘胶带、热缩管（用于绝缘处理）
-
安全防护
- 断电操作：维修前务必拔掉机顶盒电源线，等待内部电容完全放电（可短接大电容两端放电，注意安全）。
- 静电防护：佩戴防静电手环，避免人体静电损坏敏感元件。
电源模块结构及工作原理
海信机顶盒电源模块通常采用开关电源设计,主要由输入滤波、整流滤波、PWM控制器、开关变压器、输出整流滤波等部分组成，其工作流程为：
- 输入阶段：220V交流电通过保险丝、压敏电阻、互感滤除干扰，经桥式整流转换为310V左右直流电。
- 转换阶段：PWM控制器（如UC3842、OB2263等）驱动开关管工作，高频开关变压器将电压转换为多路低压直流电。
- 输出阶段：通过整流二极管、滤波电容输出5V、12V、24V等电压，供给主板各模块。
常见故障现象及排查步骤
故障现象：完全无法开机，指示灯不亮
可能原因：
- 保险丝熔断、电源线损坏、插座无电
- 输入滤波电路（压敏电阻、互感）短路
- 桥式整流管、开关管击穿
- PWM控制器损坏
排查步骤：
- 外部检查：确认电源线连接正常，插座是否有电（可用万用表测量）。
- 保险丝检测：拆开机顶盒外壳，找到电源板上的保险丝（通常为玻璃管或绿色贴片保险丝），用万用表电阻档测量，若无穷大则说明熔断。
- 保险丝熔断原因：后级电路存在短路，需重点检查整流桥、开关管、滤波电容是否击穿。
- 整流电路检测：断电后，用二极管档测量整流桥四个引脚，正向导通压降约0.5V，反向截止；若短路或正反向导通，需更换整流桥。
- 开关管检测：开关管（常见型号如2SK3562、2SC5144）易因电压波动击穿，用万用表二极管档测量D-S极，若短路则更换。
维修技巧：若保险丝熔断且后级元件存在短路，需逐一排查更换，避免仅更换保险丝后再次烧毁。
故障现象：指示灯亮，但屏幕无显示，或频繁重启
可能原因：
- 输出电压异常（过高或过低）
- 滤波电容失效（容值下降、鼓包）
- PWM控制器或反馈电路故障
- 负载短路（主板元件损坏）
排查步骤：
-
输出电压测量：通电后，用万用表直流档测量电源板各组输出电压（如5V、12V），若某路无输出或电压偏低，需检查对应输出电路。
- 示例电压参考：
| 输出端标称电压 | 正常范围（V） | 常见故障电压 |
|----------------|---------------|--------------|
| 5V | 4.75-5.25 | 0V/3V以下 |
| 12V | 11.5-12.5 | 0V/8V以下 |
- 示例电压参考：
-
滤波电容检测：目测电容是否鼓包、漏液；用万用表电容档测量容值，若偏差超过20%需更换。
-
反馈电路检测：开关电源采用电压反馈（如光耦PC817、TL431）稳定输出，若反馈异常，会导致输出电压波动。
- 光耦检测：用万用表二极管档测量1、2脚（发光侧）和3、4脚（接收侧），1-2脚正向导通，3-4脚反向截止。
- TL431检测：测量R极电压，正常时为2.5V，若异常则更换。
-
负载检测：断开电源板与主板的连接，测量空载电压，若电压恢复正常，说明主板存在短路；若仍异常，则故障在电源板本身。
故障现象：开机后有异响或焦糊味
可能原因：
- 开关变压器磁芯松动或短路
- 滤波电容爆裂
- 元件过热烧毁
排查步骤：
- 目检元件：观察电源板是否有发黑、烧焦的元件，重点检查开关变压器、电容、电阻。
- 变压器检测：用万用表电阻档测量初级、次级线圈，若不通或阻值异常，需更换变压器。
- 更换发热元件：若发现某元件（如大功率电阻、MOS管）异常发烫，需用同型号元件替换。
维修注意事项
- 元件代换原则：更换元件时，尽量选用原型号或参数完全一致的替代品（如耐压、容值、功率等）。
- 焊接技巧：焊接时避免长时间加热，防止铜箔脱落；焊点需光滑、无虚焊。
- 测试安全：维修后需先空载通电测试，确认电压正常后再连接主板，避免二次损坏。
- 高压区域：电源板部分区域存在高压（如整流后310V），操作时需注意绝缘，避免触电。
相关问答FAQs
Q1：更换电源板保险丝后再次熔断，是什么原因？
A1：保险丝二次熔断通常说明后级电路存在短路故障，需重点检查以下元件：
- 整流桥：是否击穿短路（用万用表二极管档测量）。
- 开关管：D-S极是否短路（常见因电压浪涌击穿）。
- 滤波电容：输入端X电容、Y电容是否漏电。
- 压敏电阻：是否因电压过高而短路（可拆下测量阻值）。
若以上元件正常，需检查PWM控制器（如UC3842）是否击穿，驱动电路是否异常。
Q2：机顶盒输出电压偏低但无短路元件，如何解决？
A2：输出电压偏低且无短路时，通常与反馈电路或PWM控制器相关：
- 反馈电路：检查光耦PC817是否老化（发光侧电流不足）、TL431基准电压是否稳定（正常2.5V）。
- PWM控制器：测量控制器供电脚（如UC3842的7脚电压，正常10-30V），若供电异常，检查启动电阻是否变值。
- 滤波电容：输出端滤波电容容值下降会导致电压波动，即使外观正常也需更换。
建议逐一排查反馈回路元件，优先更换光耦和TL431，此类元件故障率较高。
通过以上步骤,大部分海信机顶盒电源故障可得到有效解决，若遇到复杂电路或无法判断的情况，建议联系专业维修人员处理，避免扩大故障。
