drmos技术是什么,drmos（driver mosfet）是一种高度集成的功率器件技术，它将传统的mosfet（金属氧化物半导体场效应晶体管）及其驱动电路、保护功能等集成在单一封装内，形成智能化的功率管理解决方案，这种技术的核心目标是通过优化驱动性能、增强保护机制和简化电路设计，提升电源系统效率、可靠性和集成度，尤其适用于服务器、通信设备、工业电源等对功率密度和稳定性要求较高的领域。
从技术结构来看,drmos内部集成了mosfet芯片、驱动电路、逻辑控制单元以及多种保护功能模块，mosfet作为功率开关器件，负责主电路的电流通断；驱动电路则提供快速的栅极驱动能力，确保mosfet在开关过程中能够迅速导通和关断，从而降低开关损耗；逻辑控制单元负责监控工作状态，并根据外部指令或内部检测信号触发保护机制，这种高度集成的设计显著减少了分立元件的使用，缩小了电路板面积，同时降低了寄生参数对性能的影响。
在驱动性能方面,drmos技术通过优化驱动电路设计，实现了对mosfet栅极电压的精确控制，传统的mosfet驱动电路通常需要额外的驱动芯片和电阻、电容等元件，不仅增加了设计复杂度，还可能因驱动延迟或过冲导致开关损耗增加，而drmos内部集成了低阻抗的驱动电路，能够提供更大的驱动电流，加快mosfet的开关速度，同时通过反馈调节确保栅极电压的稳定性，从而降低开关过程中的能量损耗，drmos还支持可调驱动参数，用户可根据应用需求优化开关特性，平衡开关损耗与导通损耗。
保护功能是drmos技术的另一大优势,传统功率系统中，mosfet的保护电路通常需要过流保护、过温保护、欠压锁定等多个独立模块，设计繁琐且响应速度较慢，drmos通过集成多种保护机制，实现了对器件的全方位保护，过流保护功能通过实时检测漏极电流，当电流超过阈值时快速关断mosfet，避免器件因过流而损坏；过温保护则内置温度传感器，当芯片温度超过安全范围时自动降低功耗或关断器件；欠压锁定功能确保驱动电压正常时才允许mosfet工作，防止因电压不足导致导通损耗过大，这些保护功能均由内部逻辑控制单元触发，响应时间可达微秒级，有效提升了系统的安全性和可靠性。

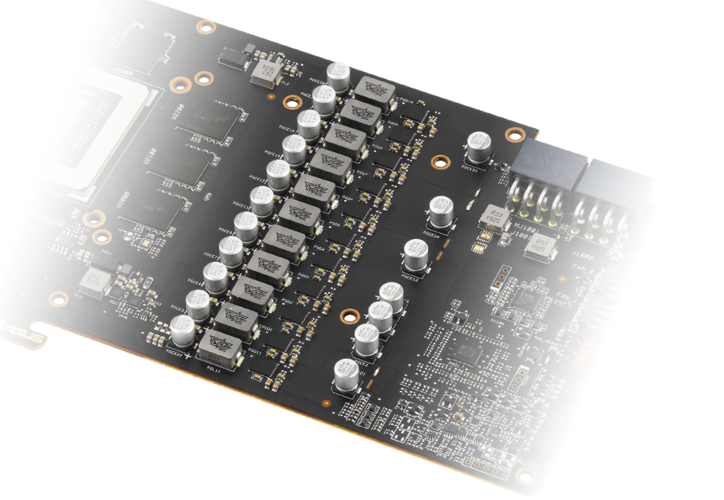

在应用领域,drmos技术凭借其高效率、高集成度和高可靠性的特点，成为现代电源系统的关键器件，在服务器电源中，drmos能够满足多相供电设计的需求，通过精确的电流分配和动态电压调节，提升电源转换效率，降低服务器能耗；在通信设备中，drmos的小体积特性使其适用于空间紧凑的电源模块，同时支持高开关频率设计，有助于减小电感和电容等无源元件的尺寸；在工业电源领域，drmos的强鲁棒性能够适应恶劣的工作环境，延长设备使用寿命，drmos还广泛应用于新能源汽车、消费电子电源等场景，推动功率电子系统向高效化、小型化方向发展。
与传统方案相比,drmos技术具有显著优势，在效率方面，drmos通过优化驱动性能和降低开关损耗，可使电源系统效率提升2%-5%，尤其在高开关频率应用中效果更为明显；在体积方面，集成化设计减少了外部元件数量，使pcb面积缩小30%以上，有利于设备小型化；在可靠性方面，内置的多重保护机制降低了系统故障风险，同时减少了元件间的连接点，提高了抗振动和抗干扰能力；在设计简化方面，drmos减少了驱动电路和保护电路的设计工作量，缩短了产品开发周期，降低了研发成本。
尽管drmos技术具有诸多优势,但在实际应用中仍需注意一些设计要点，在布局时需尽量减少驱动回路面积，以降低寄生电感对开关性能的影响；在散热设计方面，需确保drmos的热量能够有效传导至散热器，避免因过热触发保护功能；在参数配置时，需根据输入电压、输出电流等条件合理设置驱动延迟和过流阈值，以实现最佳性能平衡，不同厂商的drmos产品可能存在差异，设计时需参考具体型号的数据手册，确保满足应用需求。
随着功率电子技术的不断发展,drmos技术也在持续演进，新一代drmos产品向更高集成度、更高效率和更高功率密度方向发展，部分高端drmos已集成数字通信接口，支持与主控芯片进行实时数据交互，实现更智能的功率管理；一些产品还引入了宽电压范围设计，能够适应不同输入电压的应用场景；采用新型半导体材料（如氮化镓）的drmos也逐渐进入市场，有望进一步提升开关频率和效率，这些技术创新将进一步推动drmos在高端电源系统中的应用。
drmos技术通过将mosfet与驱动电路、保护功能深度集成，解决了传统功率系统设计中效率低、体积大、可靠性差等问题，为现代电子设备提供了高效、紧凑的功率管理方案，随着技术的不断进步，drmos将在更多领域发挥重要作用，助力功率电子系统向更高性能、更小体积和更低能耗的方向发展。
相关问答FAQs
-
问：drmos与传统分立mosfet+驱动芯片方案相比，主要优势有哪些？
答：drmos的主要优势包括：①高度集成化，减少外部元件和pcb面积，简化设计；②优化驱动性能，降低开关损耗，提升系统效率；③内置多重保护功能（如过流、过温、欠压锁定），增强系统可靠性；④响应速度快，保护延迟可达微秒级，有效防止器件损坏，相比传统方案，drmos更适合对功率密度、效率和稳定性要求较高的应用场景。 -
问：在使用drmos时，如何优化散热设计以确保长期稳定运行？
答：优化drmos散热设计需从三个方面入手：①选择合适的封装类型，如具有良好散热特性的d2pak或so-8封装；②在pcb布局时，增大drmos下方铜箔面积，并使用过孔连接至内层或背面散热层，增强热传导；③加装散热器或强制风冷，确保在满载工作时芯片温度不超过额定值（通常为150℃以下），可通过降低开关频率或优化驱动参数减少发热，必要时采用温度监控电路实时调整工作状态。
