固态硬盘（Solid State Drive，SSD）作为一种主流的存储设备，因其读写速度快、抗震性强、低功耗等优点，在个人电脑、服务器、移动设备等领域得到广泛应用，与其他电子设备类似，固态硬盘在使用过程中也可能出现故障，需要进行维修，固态硬盘的维修涉及硬件和软件两个方面，其中硬件维修往往需要对电路图进行分析和操作,而电路图则是维修过程中的重要参考依据。

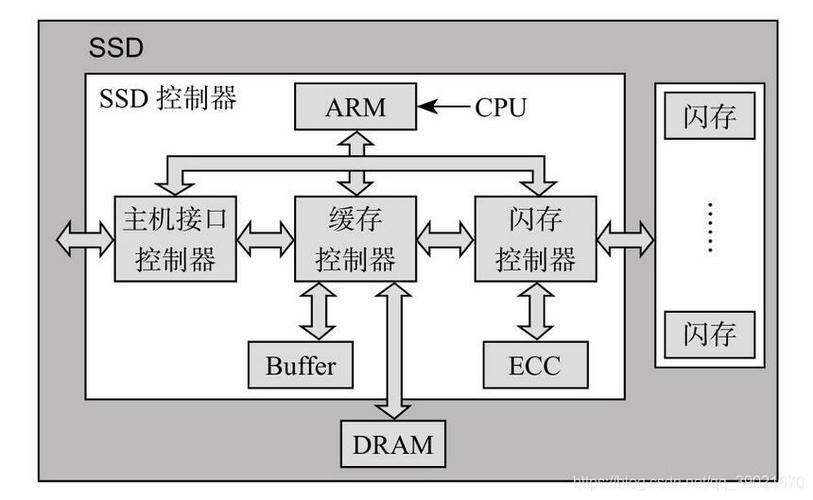

固态硬盘主要由控制芯片、闪存芯片、DRAM缓存（部分型号）、主控芯片、电源管理芯片以及外围电路等组成，这些元器件通过复杂的电路连接，协同完成数据的存储、读取和管理功能，当固态硬盘出现故障时，可能是某个元器件损坏、电路短路或断路、固件错误等原因导致的，维修人员需要通过专业的检测设备，结合电路图来判断故障点,并进行针对性的修复。
在进行固态硬盘维修之前，首先需要了解其基本工作原理和电路结构，控制芯片是固态硬盘的核心，负责管理闪存芯片的读写操作、垃圾回收、磨损均衡等任务，闪存芯片用于存储数据，其质量和寿命直接影响固态硬盘的可靠性和使用寿命，DRAM缓存主要用于存储映射表等临时数据，提高读写性能，电源管理芯片则负责为各个组件提供稳定的电源，确保固态硬盘正常工作，外围电路包括电阻、电容、电感、晶振等元件，它们为主控芯片和闪存芯片提供必要的时钟信号、复位信号和电源滤波等功能。

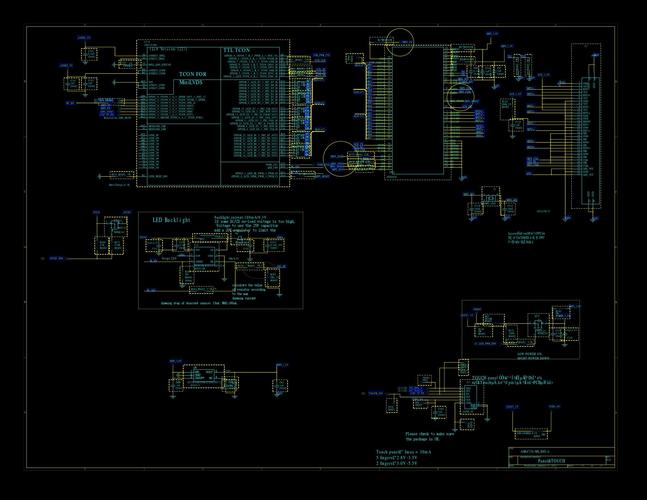

电路图是固态硬盘维修的“地图”，它详细标注了各个元器件的位置、型号、参数以及它们之间的连接关系，通过电路图，维修人员可以快速定位故障元器件，并了解其工作条件，当固态硬盘无法识别时，可能是电源电路或通信接口电路出现问题，维修人员可以通过电路图检查电源管理芯片的输出电压是否正常，通信接口电路的信号线是否有短路或断路现象，如果发现某个元器件的电压异常或信号不正常，就可以结合电路图进一步排查相关电路,找到故障根源。
固态硬盘的硬件维修通常需要专业的工具和技术，比如热风枪、万用表、示波器、编程器等，对于损坏的元器件，如电容、电阻等被动元件，可以直接进行更换，对于主控芯片、闪存芯片等核心元件，更换难度较大，需要专业的焊接技术和设备支持，更换闪存芯片后，还需要进行固件修复和初始化操作，否则固态硬盘可能无法正常工作，这一过程通常需要借助专业的固件维修工具和相应的固件文件，而这些工具和文件的获取往往受到厂商的限制,因此普通用户不建议自行尝试。
除了硬件故障，固态硬盘的软件故障也比较常见，如固件损坏、坏块增多、主控逻辑错误等，这类故障通常可以通过重新刷新固件、重置映射表、扫描坏块等方式进行修复，固件是固态硬盘的“操作系统”，它存储在固态硬盘的特定区域，用于控制和管理硬件的运行，当固件损坏时，固态硬盘可能会出现识别困难、速度变慢、数据丢失等问题，修复固件需要使用厂商提供的专用工具，或者通过编程器对固存（Flash）中的固件数据进行重新写入和校验。
在进行固态硬盘维修时，数据安全是需要重点考虑的问题，如果固态硬盘中的数据非常重要，建议先进行数据备份，再进行维修操作，对于物理损坏的固态硬盘，如闪存芯片损坏、电路板烧毁等，数据恢复的难度较大，可能需要专业的数据恢复服务，维修过程中需要注意静电防护，避免静电击穿敏感元器件，要确保维修环境的干燥和清洁,防止短路或氧化等问题。
以下是一个固态硬盘常见故障及可能原因的表格,供维修时参考：
| 故障现象 | 可能原因 |
|---|---|
| 无法识别 | 电源接口松动、数据线损坏、主控芯片损坏、固件损坏、电路板短路 |
| 读写速度慢 | 缓存芯片故障、垃圾回收过多、坏块增多、主控性能不足、硬盘空间不足 |
| 蓝屏或死机 | 固件错误、坏块过多、硬盘兼容性问题、电路供电不稳定 |
| 异响或过热 | 散热不良、电源管理芯片故障、主控芯片功耗过高 |
| 提示需要格式化 | 文件系统损坏、固件错误、逻辑坏块增多 |
需要注意的是，固态硬盘的维修对技术和设备要求较高，普通用户不具备自行维修的条件，如果固态硬盘出现故障，建议及时联系专业的维修机构或厂商售后进行检测和维修,以免造成更大的损失或数据丢失。
相关问答FAQs：
-
问：固态硬盘出现故障时，用户可以自行尝试哪些简单的修复方法？ 答：当固态硬盘出现轻微故障时，用户可以尝试以下简单方法：首先检查数据线和电源接口是否松动，确保连接稳定；在操作系统 Disk Management 或磁盘管理工具中检查硬盘是否被识别，如果显示“未初始化”或“RAW格式”，可以尝试初始化磁盘或重新分区格式化（注意：此操作会丢失数据）；使用固态硬盘厂商提供的官方诊断工具（如 Samsung Magician、Crucial Storage Executive 等）检测硬盘健康状态，并进行固件更新或快速扫描，如果以上方法无效，建议停止尝试,寻求专业维修帮助。
-
问：固态硬盘维修后，数据是否还能恢复？ 答：固态硬盘维修后数据是否可恢复取决于故障类型和维修方式，如果是软件故障（如固件损坏、逻辑坏块），通过修复固件或重新分区格式化后，如果数据未被覆盖，通常可以借助数据恢复软件找回部分数据，如果是物理故障（如闪存芯片损坏、电路板烧毁），维修难度较大，需要专业的数据恢复设备和技术（如芯片级维修、闪存读取等），数据恢复的成功率和成本较高，建议用户在发现固态硬盘故障后，立即停止使用，避免数据被覆盖,并及时联系专业数据恢复机构进行评估。
