户户通卫星电视接收系统中,极化电路是确保信号正确接收的核心部件，其性能直接影响电视画面的清晰度与稳定性，极化电路主要负责调整馈源极化方向，与卫星下行信号的极化方式（水平/垂直或左旋/右旋）匹配，若出现故障，可能导致信号中断、雪花屏或部分频道丢失等问题，以下从故障现象、排查步骤、维修技巧及图文辅助说明等方面展开详细讲解。
故障现象与初步判断
极化电路故障常见表现包括：
- 信号强度异常：接收机信号强度指示低于正常值（通常需大于50%），且调节极化角后无改善。
- 画面干扰：屏幕出现密集雪花点、条纹滚动，或偶尔黑屏。
- 部分频道丢失：仅能接收单一极化方式的频道（如仅收垂直极化频道，水平极化频道无信号）。
初步判断时,可先排除外部因素：检查卫星天线是否被遮挡、高频头（LNB）供电是否正常（电压需为13-18V）、接收机设置是否正确（极化方式、本振频率等），若外部正常，则需重点检查极化电路。
极化电路结构与关键部件
极化电路主要由极化切换控制电路和极化调整机构组成，户户通设备常见为单极化或双极化高频头，内部通过13V/18V电压切换实现垂直/水平极化转换，或通过0V/5V电压切换左旋/右旋极化，关键部件包括：
- 控制电路板：接收机发送的极化控制信号（如13V/18V电压）通过此板切换继电器或电子开关。
- 极化片/移相环：物理调整馈源极化方向，或通过电路相位差实现圆极化转换。
- 连接线缆与接口：控制线、高频头馈线，接口氧化或松动会导致信号传输中断。
维修步骤与图文辅助
断电与安全检查

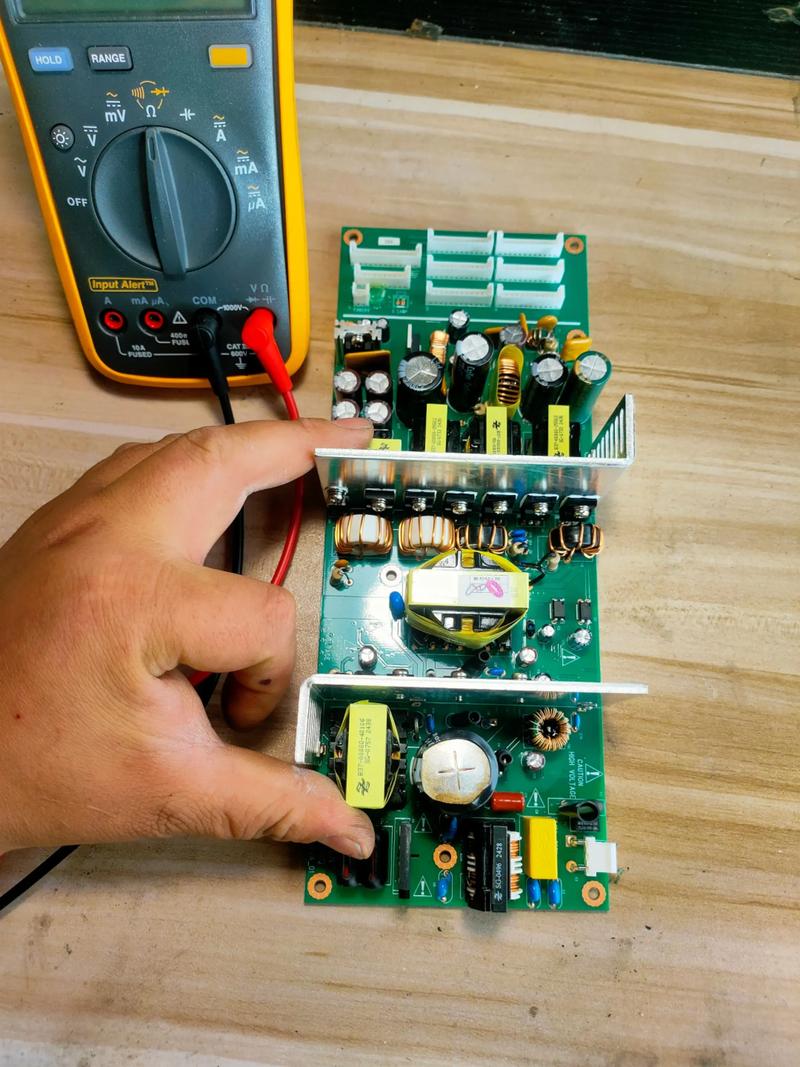

维修前务必断开接收机与高频头的电源连接,避免触电或元件损坏，使用万用表测量电源输出电压是否正常（接收机极化控制端子应有13V/18V电压切换）。
极化控制电路检测
- 继电器检测：极化切换依赖继电器吸合，若继电器损坏，无法切换电压，可用万用表电阻档测量继电器线圈阻值（正常为几十至几百欧姆），若无穷大则线圈开路；同时测量触点通断，切换电压时触点应能导通。
- 电子开关检测：部分新型设备采用MOS管作为电子开关，用万用表二极管档测量D-S极、G-S极是否短路，或用替换法测试。
图文辅助：图1为继电器检测示意图，红表笔接继电器线圈正极，黑表笔接负极，测得阻值120Ω（正常）；图2为继电器触点检测，切换13V/18V电压时，万用表显示触点导通（阻值0Ω）。
极化调整机构检查
- 物理极化片：对于机械极化结构，检查极化片是否变形、卡死，可手动轻轻转动极化片，观察是否能灵活调整，并用螺丝刀紧固松动螺丝。
- 移相环电路：圆极化高频头的移相环由电容、电感组成，若电容失效或电感虚焊，会导致极化相位偏差，用万用表测量电容是否漏电（正常无漏电），电感是否通断（阻值接近0Ω）。
图文辅助：图3为极化片实物图，箭头所指为可调节极化方向；图4为移相环电路示意图，C1、C2为10pF瓷片电容，L1为漆包线圈，若C1击穿，需更换同规格电容。
连接线路排查
检查高频头与接收机之间的控制线（通常为棕色或蓝色线）是否破损、接口是否氧化，可用酒精棉擦拭接口，或更换新线测试，若线路正常，但电压仍无法切换，需排查接收机控制端子是否输出电压（可用万用表监测接收机极化控制端子电压变化）。
常见故障速查表
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 所有频道无信号 | 极化控制无电压输出 | 检查接收机控制电路或更换接收机 |
| 仅单一极化频道有信号 | 继电器触点粘连/电子开关短路 | 更换继电器或MOS管 |
| 信号弱且频繁波动 | 极化片松动或接口氧化 | 紧固极化片、清洁接口 |
| 圆极化信号接收异常 | 移相环电容失效 | 更换同规格电容 |
维修注意事项
- 防静电操作：电路板中的CMOS元件易受静电损坏，维修时需佩戴防静电手环。
- 参数匹配：更换继电器或电容时，需确保规格与原件一致（如继电器线圈电压12V，电容耐压值50V以上）。
- 调试验证：维修后需重新调整极化角（可通过接收机“信号强度”界面实时监测），并扫描频道确认是否恢复正常。
相关问答FAQs
Q1：为什么更换高频头后，部分频道仍无信号？
A：可能是新高频头的极化方式与原设备不匹配，原设备为垂直/水平极化，新高频头为左旋/右旋极化，需在接收机设置中修改“极化方式”参数，或调整高频头内部极化控制电路的电压逻辑（如13V对应垂直改为对应左旋）。
Q2：极化电路维修后，信号强度忽高忽低，如何解决？
A：首先检查极化片连接螺丝是否松动，机械振动可能导致极化片偏移；其次排查控制线是否接触不良，可重新压接接口或更换屏蔽性更好的双绞线；最后检查接收机输出的极化控制电压是否稳定（若电压波动，需检修接收机电源电路）。
