LCD屏的驱动接口维修是显示设备维护中的关键环节，涉及电路分析、故障诊断和精密操作，需要结合理论知识和实践经验逐步排查，驱动接口作为LCD屏与主板信号传输的桥梁，其故障可能导致显示异常、色彩失真、花屏或完全黑屏等问题，维修时需遵循规范流程,避免二次损坏。

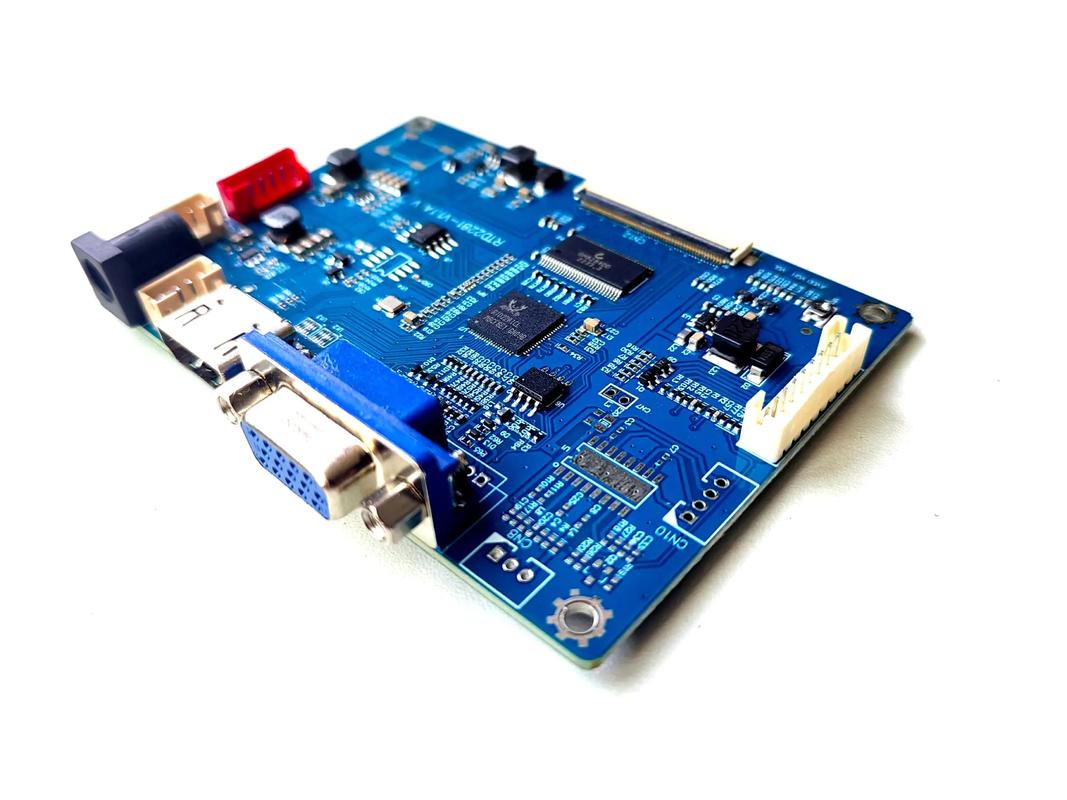

需明确驱动接口的基本结构与类型，常见的LCD驱动接口包括LVDS（低压差分信号）、TTL（晶体管-晶体管逻辑）、eDP（嵌入式显示端口）等，不同接口的针脚定义、电压标准和信号传输方式差异较大，LVDS接口通常采用20针或30针连接器，传输差分信号（如RXO、RXI、TXO、TXI）和电源信号（如3.3V、5V、12V），而TTL接口则直接传输TTL电平的RGB数据和同步信号（HSYNC、VSYNC、DE），维修前，必须通过接口型号或屏幕规格书确认接口类型,避免误判。

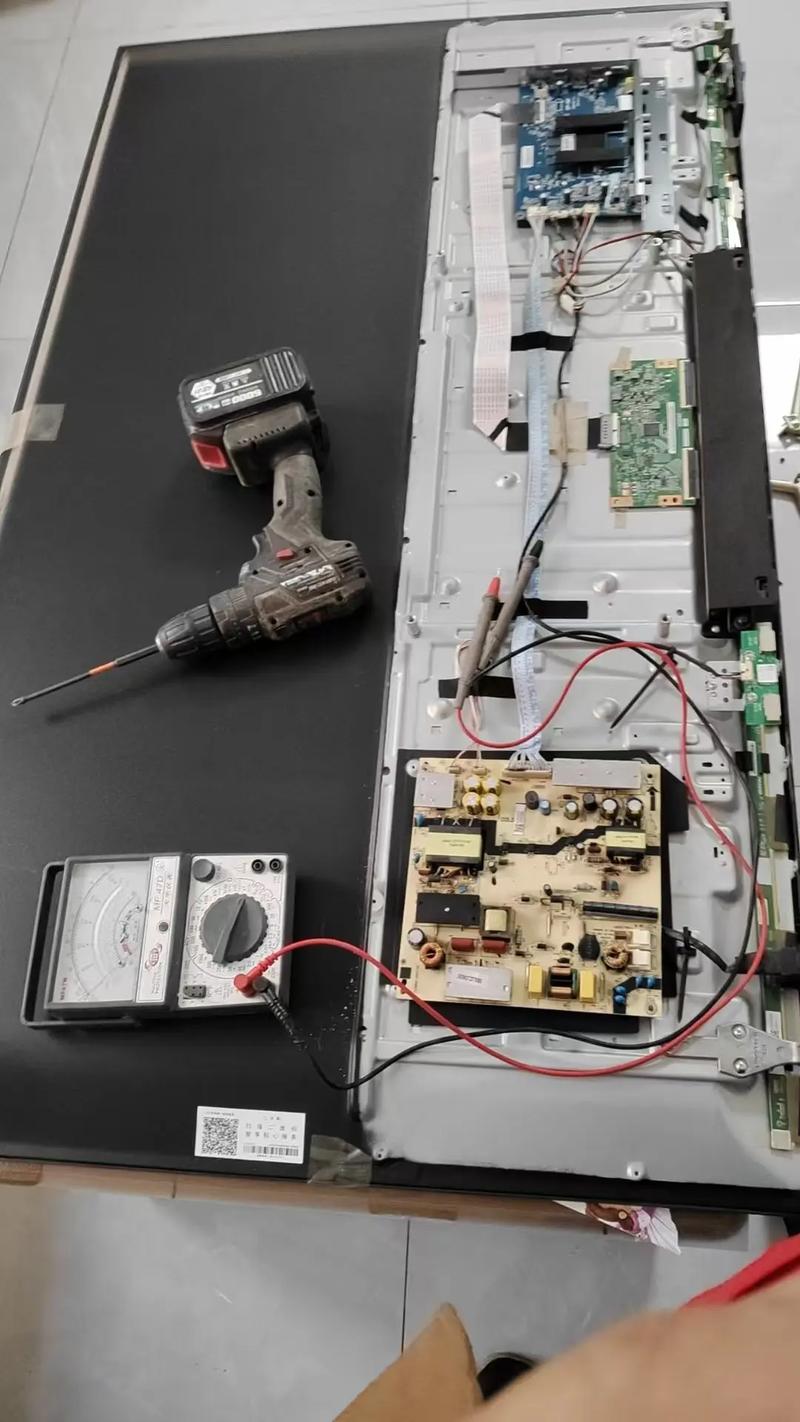

故障诊断是维修的核心步骤，需结合“观察-测量-分析”的逻辑顺序，初步观察接口是否存在物理损坏，如针脚弯曲、氧化、断裂或虚焊，可用放大镜检查细微裂纹，并用酒精棉清理氧化层，若外观无异常，需使用万用表或示波器进行信号测量，测量时，需先确认接口供电电压是否正常，如LVDS接口的3.3V电源是否稳定，若电压缺失或波动，需检查供电电路中的保险电阻、滤波电容或稳压芯片（如AP1117），对于信号通路，可用示波器测量关键信号的波形：LVDS的差分信号应为一对互补的波形，峰峰值约100mV-350mV；TTL的RGB数据信号应在0V-3.3V之间跳变，同步信号（HSYNC/VSYNC）的频率需与屏幕规格匹配，若信号异常，需追踪信号源头，从主板的输出端到接口的输入端分段排查，可能涉及排线断裂、接口座虚焊或驱动芯片损坏。
针对常见故障，需制定具体的维修方案,以下是典型故障现象与维修要点的对照表：
| 故障现象 | 可能原因 | 维修方法 |
|---|---|---|
| 花屏、条纹干扰 | 排线接触不良或信号干扰 | 重新插拔排线，检查接口针脚是否松动；更换屏蔽良好的排线，远离高频电路源。 |
| 黑屏、背光正常 | 供电缺失或使能信号异常 | 测量接口供电电压，检查保险电阻是否开路；用示波器检测EN/BL_ON信号是否有效。 |
| 颜色异常（缺色） | RGB数据线断路或驱动芯片故障 | 逐针测量RGB数据线通断，修复断路；若线路正常，可能需更换驱动IC或屏幕总成。 |
| 显示闪烁 | 时钟信号不稳定 | 检查LVDS或TTL的时钟线（CLK）波形，排查晶振、电容或时钟芯片故障。 |
在维修操作中，需注意静电防护和工具选择，维修前需佩戴防静电手环，避免人体静电击穿精密元件；焊接时使用恒温烙铁（温度控制在300℃-350℃），避免高温损坏接口或周边元件；对于BGA封装的驱动芯片，需返厂进行专业植球和焊接，非专业人员不建议自行操作，部分屏幕接口采用易拆式设计（如ZIF接口），需使用专用工具轻轻撬起,避免暴力拆解导致接口座损坏。
若以上步骤均无法解决问题，需考虑屏幕本身是否存在硬件故障，如液晶面板损坏、驱动芯片烧毁等，此时建议联系专业维修机构或更换屏幕总成,避免因过度维修造成更大损失。
相关问答FAQs
Q1：LCD屏驱动接口维修时，如何判断是接口故障还是屏幕本身故障？
A1：可通过“替换法”初步判断：将故障屏幕连接到正常主板上，若显示异常，则可能是屏幕内部故障（如驱动芯片损坏）；若正常，再更换正常屏幕到故障主板上，若仍异常，则为主板或接口问题，测量接口信号是否正常（如时钟、数据波形），若信号正常但屏幕无显示，则大概率是屏幕本身故障。
Q2：维修LVDS接口时，为何要特别注意差分信号的测量？
A2：LVDS接口通过差分信号传输数据，抗干扰能力强，信号质量对显示效果影响显著，测量时需使用示波器的差分探头，确保正负信号（如RXO/RXI）波形互补、幅度对称（通常100mV-350mV），若单端信号异常或共模噪声过大，可能导致图像抖动、花屏,需排查排线屏蔽层接地是否良好或接口座是否氧化。
