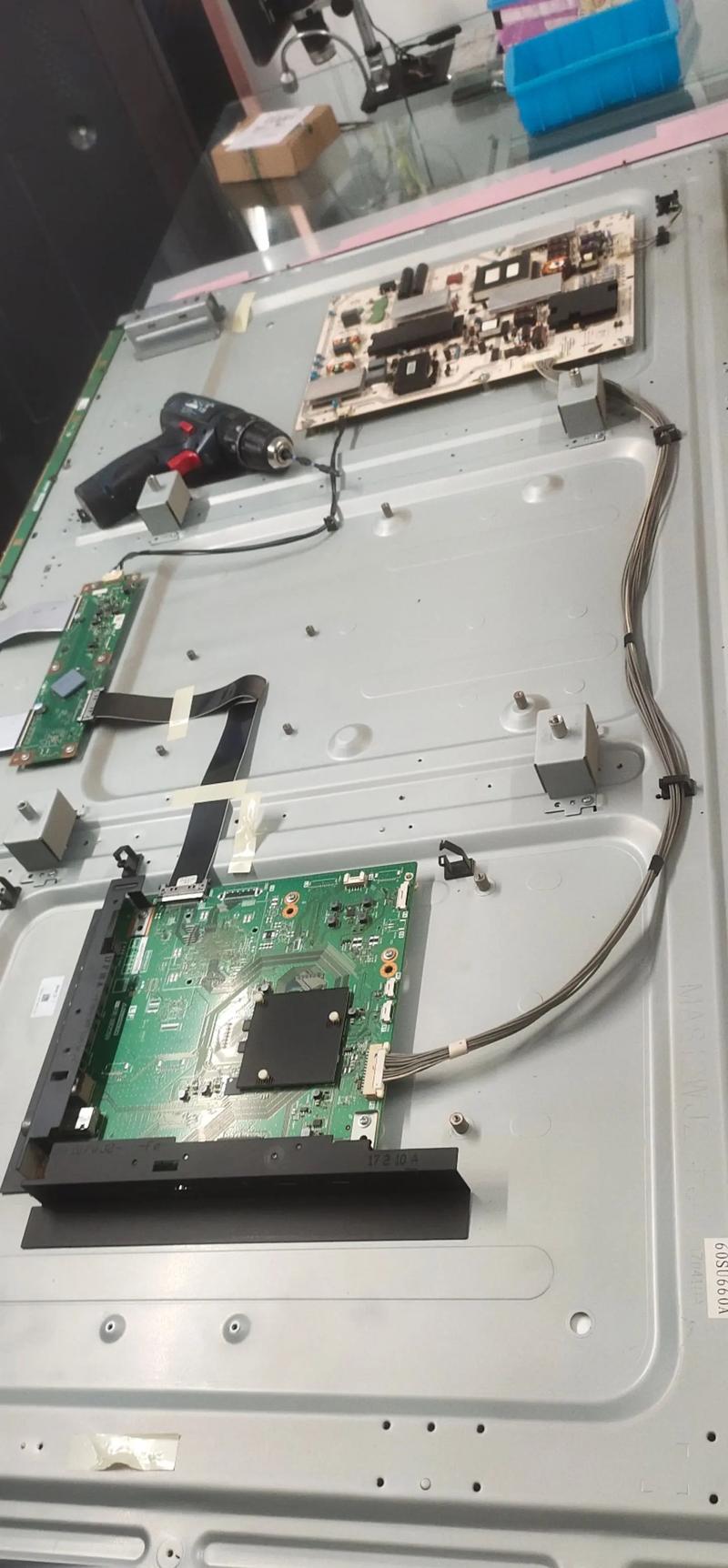

数字示波器在维修液晶电视过程中扮演着至关重要的角色，其高精度、高带宽的信号捕获和分析能力能够帮助维修人员快速定位故障点，尤其对于复杂信号和间歇性故障的诊断具有不可替代的优势，液晶电视的故障涉及电源板、主板、背光驱动板、逻辑板等多个模块，而数字示波器能够直观显示电压波形、频率、周期等关键参数,为故障判断提供精确依据。
在维修液晶电视时，首先需要根据故障现象确定检测重点，若电视出现“三无”（无光栅、无图像、无声音）故障，应重点检测电源板的输出电压是否正常；若出现黑屏但背光亮，则需检查逻辑板与屏驱动板的信号传输；若背光闪烁或亮度异常，则需分析背光驱动板的电压和电流波形，数字示波器的使用需结合电路原理，通过测量关键测试点的波形与正常值对比,逐步缩小故障范围。
电源板是液晶电视的供电核心，其常见故障包括输出电压异常、保护电路启动等，使用数字示波器检测电源板时，需先确认交流输入电压是否正常，然后逐个测量各组直流输出电压（如12V、5V、3.3V等），若测得+12V输出电压仅为8V且纹波过大，可能表明滤波电容失效或整流桥损坏，示波器的FFT（快速傅里叶变换）功能还可分析电源谐波，判断是否存在电磁干扰问题，对于待机电源，需重点检测VCC电压是否稳定,若电压跳变则可能伴随负载短路或PWM控制器故障。
背光驱动板（逆变器）故障会导致液晶电视黑屏或背光异常，维修时需用示波器检测背光驱动板的输入电压（通常为12V或24V）和PWM控制信号，正常情况下，PWM信号应为周期稳定的方波，频率一般在1kHz-2kHz之间，若PWM信号丢失或幅度异常，需检查主板送出的背光使能信号（BL-ON）和亮度调节信号（PWM-DIM），还需测量升压变压器输出的高压交流波形，若波形畸变或幅度不足，可能是MOS管、驱动IC或升压电容损坏，对于多灯串的背光驱动，可通过示波器逐路检测,快速找出故障灯串。
逻辑板（TCON板）负责驱动液晶屏像素，其故障通常表现为图像花屏、条纹或无显示，检测逻辑板时，需用示波器测量LVDS接口的信号波形，包括数据线（RX0-、RX0+、RX1-、RX1+等）和时钟线（CLK-、CLK+），正常情况下，LVDS信号应为差分波形，幅度约300mV-500mV，频率随分辨率变化（如1080P@60Hz时时钟频率约65MHz），若某组数据线波形异常，可能对应屏体某一区域故障；若时钟信号丢失，则会导致整屏无图像，逻辑板的VCC供电电压（通常为3.3V或5V）需稳定,纹波过大可能导致图像干扰。
主板作为电视的控制中心，其故障可能引发多种异常现象，检测主板时，重点用示波器测量CPU、存储器、视频解码芯片的关键信号，如复位信号（RESET）、时钟信号（XCLK）和I2C通信信号（SDA、SCL），若CPU无复位信号，需检查复位电路的电容是否漏电或复位IC是否损坏；若I2C信号波形混乱，则可能是总线挂载设备短路或通信失败，对于HDMI/USB接口信号，可用示波器检测差分信号的质量,判断是否存在阻抗不匹配或信号衰减问题。
在实际维修中，数字示波器的设置也直接影响检测结果，带宽选择需满足信号频率的5倍以上，例如检测65MHz LVDS信号时，示波器带宽应至少为350MHz，采样率建议设置为带宽的2.5倍以上，以确保波形细节不失真，触发方式上，对于周期性信号（如PWM、时钟），多采用边沿触发；对于偶发故障（如电压尖峰），可使用脉宽触发或欠幅触发，探头使用时需注意衰减比（通常为10:1），并确保接地夹尽量靠近测试点,避免引入噪声干扰。
为提高维修效率，可建立液晶电视关键测试点的波形数据库，记录不同机型在正常状态下的电压幅值、波形形状、频率等参数，当遇到故障机时，通过对比实测波形与标准波形，快速定位异常节点，某品牌电视主板+3.3V供电正常，但CPU供电仅1.2V，对比波形发现存在高频振荡，判断为滤波电感损坏,更换后故障排除。
以下是相关问答FAQs：
Q1：数字示波器检测液晶电视高压板时，为何需要使用高压探头？
A1：液晶电视背光驱动板输出的高压可达几百至一千伏，普通示波器探头无法承受如此高的电压，直接使用会导致探头损坏甚至危及人身安全，高压探头具有高绝缘性能和衰减比（通常1000:1），可将高压信号降至示波器可测量的范围（如1000V电压衰减为1V），同时确保操作安全，检测时需将高压探头的接地端可靠接地,避免因接地不良导致测量误差或触电风险。
Q2：为什么用数字示波器检测液晶电视时，波形显示有杂波干扰？
A2：波形杂波干扰可能由多种原因造成：一是接地不良，示波器探头接地夹未紧贴测试点地，导致空间电磁耦合引入噪声；二是探头带宽不足，无法准确捕捉高频信号，导致波形畸变；三是电视内部开关电源或高频电路辐射干扰，可通过缩短探头接地线、使用屏蔽线或降低示波器带宽限制来改善，确保示波器自身接地良好，避免与电视地线形成电位差,也能有效减少干扰。
