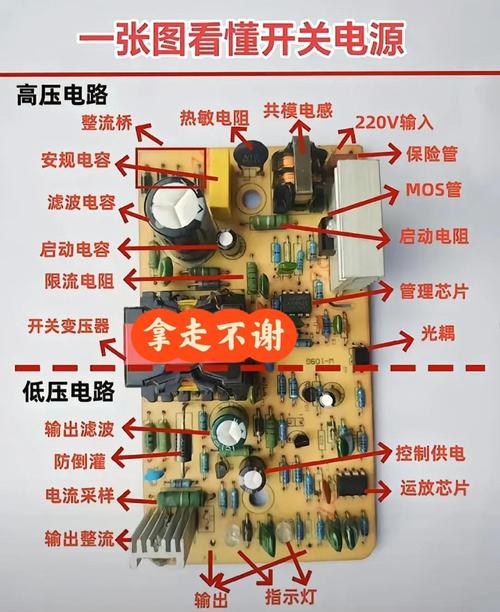

494开关电源维修技巧涉及系统性的排查、工具使用和经验积累，需遵循安全规范逐步分析故障点，维修前务必切断电源，用万用表测量输入端是否有短路，特别是大滤波电容是否击穿，避免通电时扩大故障，外观检查是第一步，观察元件是否有烧黑、鼓包、虚焊或裂痕，如开关管、整流桥、保险丝等关键部件,这些直观问题往往能快速定位故障范围。
静态测量电阻值，断开电源后，用万用表二极管档检测开关管（如MOSFET、IGBT）的三个引脚是否存在短路，栅极与源极、漏极之间是否正常；整流桥的二极管特性是否完好，避免因短路导致通电后再次损坏，检查494芯片（如TL494、KA494）的供电脚对地电阻，若异常低,需排查周边滤波电容是否漏电或芯片本身损坏。

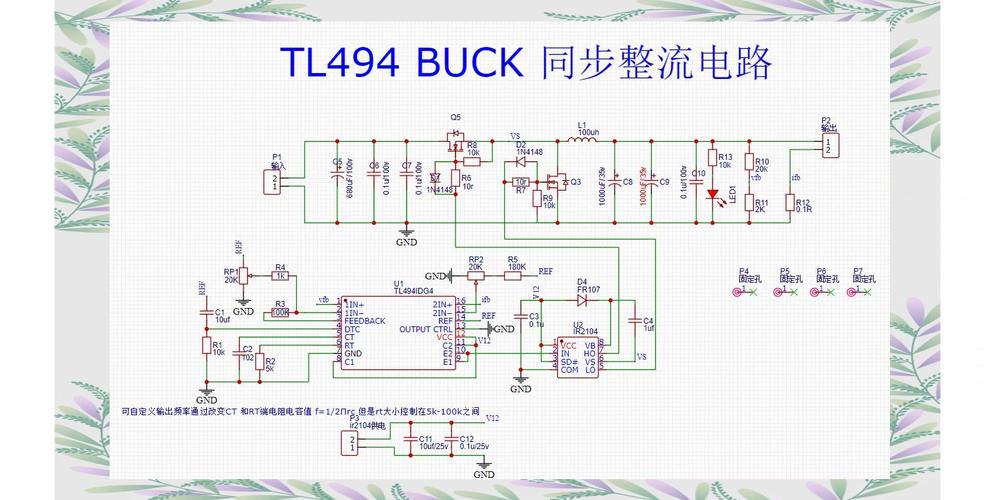

动态通电测试需谨慎，可先采用调压器逐步升高输入电压，监测输出电压是否稳定，若无输出，需检查494芯片的工作状态：用示波器观察其输出脚（如11、12脚）是否有PWM驱动波形，若无，检查芯片供电（如12脚对地电压是否为+12V）、基准电压（14脚是否为+5V）及反馈电路（如误差放大器输入脚电压是否正常），494的反馈网络通常包括光耦（如PC817），若光耦发光侧或受光侧损坏，会导致输出电压失控，需用万用表测量光耦的c-e极间是否短路或开路。
开关变压器及其次级电路是另一重点，若输出电压偏高或偏低，需检查次级整流二极管（如肖特基二极管）是否正向压降过大，或滤波电容是否失效（可用电容表测容量），494的死区时间控制（如4脚电压）会影响输出占空比，若4脚电压异常（如被拉高），会导致输出电压过低，需检查该脚外接电阻、电容是否变质。
过流保护电路也不容忽视，494的电流检测脚（如16脚）通过采样电阻检测开关管电流，若该脚电压过高（超过0.3V），芯片会关闭输出，需检查采样电阻是否变值或开路，以及过流保护电路的元件是否损坏，对于电源负载过重的情况，可断开次级负载，接假负载（如大功率电阻）测试,判断故障在电源本身还是负载侧。
维修中需注意元件代换的兼容性，如开关管的耐压、电流参数需符合原设计，494芯片的封装和引脚功能需一致，焊接时避免静电损坏芯片，尤其是CMOS结构的494，需确保电烙铁接地，维修完成后，需满载测试1-2小时，观察元件温升是否正常,避免因虚焊或参数不匹配导致隐性故障。
相关问答FAQs：
-
问：494开关电源通电后保险管立即熔断，如何排查？
答：保险管熔断多因输入端短路，断电后用万用表电阻档测交流输入端电阻，若接近0Ω，说明整流桥或滤波电容击穿；若正常，则可能是开关管c-e极短路,需进一步检测开关管及驱动电路是否异常。 -
问：输出电压波动大，可能的原因有哪些？
答：输出电压波动通常与滤波电路、反馈回路或负载稳定性有关，首先检查次级滤波电容是否失效（容量下降或ESR增大），再用示波器观察494输出PWM波形是否稳定；若波形异常，需检查反馈网络的光耦、误差放大器（如TL431）及周边元件,以及负载是否过重或存在间歇性短路。
