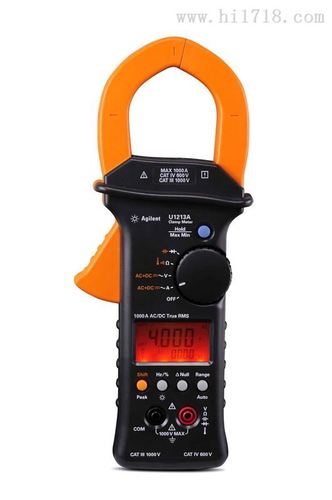

安捷伦U1213A维修是一项需要专业知识和细致操作的技术工作，该设备作为一款常用的数字万用表，广泛应用于电子测量、实验室测试及工业现场检测等领域，其维修过程需遵循科学的方法，从故障现象分析到逐步排查，再到精准修复与验证，确保设备恢复性能，以下将详细介绍安捷伦U1213A的维修流程、常见故障类型及解决方法、维修注意事项等内容。
维修前的准备工作
在开始维修前，需做好充分准备，避免因操作不当造成二次损坏，应收集设备故障信息，包括用户描述的故障现象（如无法开机、显示异常、测量数据不准等）、设备使用环境（是否潮湿、是否受过撞击等）及过往维修记录，准备必要的工具和资料，包括万用表、示波器、焊接工具、螺丝刀套装、防静电手环以及U1213A的技术手册和电路图，确保维修环境干燥、整洁，并做好防静电措施,避免静电敏感元件受损。
故障分析与排查
故障排查是维修的核心环节，需遵循“先外后内、先简后繁”的原则，检查设备外部，如电池电量是否充足、测试线是否损坏、保险管是否熔断等，外部问题往往是最常见的故障原因，例如电池电量不足可能导致设备无法开机，测试线接触不良可能造成测量数据波动，若外部检查无异常,则需拆机进行内部检测。
开机无反应故障排查
开机无反应是U1213A的典型故障之一,排查步骤如下：
- 电源部分检查：使用万用表测量电池电压，正常情况下应为9V（若使用电池供电）或适配器输出电压（若使用外部电源），若电压异常，需更换电池或检查适配器；若电压正常，则检查电源开关是否损坏,可通过万用表电阻档测量开关通断情况。
- 电源管理电路检查：参考电路图，测量电源管理芯片（如IC1）的输入输出电压，判断芯片是否工作正常，若输入电压正常但无输出，可能是芯片损坏或外围元件（如滤波电容）失效，需进一步检测电容是否鼓包、漏液,必要时更换。
- 主控电路检查：若电源部分正常，则检查主控芯片（如MCU）的工作条件，包括供电、时钟信号和复位信号，使用示波器测量晶振两端是否有波形，若无波形，可能是晶振或负载电容损坏；复位信号异常需检查复位电路相关元件。
显示异常故障排查
显示异常包括显示缺划、闪烁、全亮或无显示等,通常与显示模块或驱动电路相关：
- 显示模块检查：拆开机壳后，检查液晶屏（LCD）是否有物理损坏，如破裂、漏液，若外观正常，可用万用表电阻档测量液晶屏的引脚与驱动电路的连接是否良好,是否存在虚焊或断线。
- 驱动电路检查：U1213A的显示驱动通常由专用驱动芯片（如IC2）控制，需测量驱动芯片的供电电压、数据信号和片选信号，若供电正常但无数据信号，需检查MCU与驱动芯片之间的通信线路（如I2C或SPI总线）是否畅通,是否存在上拉电阻损坏或线路短路。
- 背光电路检查：若显示内容正常但背光不亮，需检查背光LED及其驱动电路，测量背光LED两端电压，若无电压，可能是驱动三极管或限流电阻损坏,需逐一排查。
测量数据不准确故障排查
测量数据不准确是万用表的常见故障,需针对不同功能档位分别排查：
- 直流电压档检查：输入标准直流电压（如1V、5V、10V），对比测量值与实际值，若偏差较大，可能是分压电阻阻值漂移或衰减，使用精密万用表测量分压电阻（如R1-R10）的阻值，更换误差超出5%的电阻。
- 直流电流档检查：使用标准电流源输入不同档位电流，检查测量值是否准确，若不准，需检查分流电阻（如R11-R15）是否烧毁或阻值变化,同时检查电流档的保险管是否熔断。
- 电阻档检查：使用标准电阻箱校准，若测量值偏差大，可能是基准电压源（如IC3）输出不稳定或恒流电路故障，测量基准电压源的输出电压，正常值通常为2.5V或1.25V（根据设计而定）,若异常需更换基准源或检查其外围电路。
常见故障类型及解决方法
以下是安捷伦U1213A常见故障类型、可能原因及解决方法的总结：
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 无法开机 | 电池电量耗尽、电源开关损坏、电源管理芯片故障 | 更换电池、更换电源开关、检测或更换电源管理芯片及外围元件 |
| 显示缺划或全暗 | 液晶屏损坏、驱动芯片故障、虚焊 | 更换液晶屏、更换驱动芯片、补焊相关引脚 |
| 测量电压数据漂移 | 分压电阻阻值变化、输入保护电路故障 | 用精密万用表测量并更换分压电阻、检查保护二极管或压敏电阻是否损坏 |
| 电流档无反应 | 分流电阻烧毁、保险管熔断、档位开关接触不良 | 更换分流电阻、更换同规格保险管、清理或更换档位开关 |
| 电阻档蜂鸣器不响 | 蜂鸣器损坏、驱动三极管故障、线路断路 | 更换蜂鸣器、检测或更换驱动三极管、修复断路线路 |
维修注意事项
- 安全第一：维修前务必断开设备电源，特别是高压电路部分，避免触电风险，焊接时注意温度控制,避免烫坏元件或电路板。
- 静电防护：U1211A内部包含CMOS等静电敏感元件，维修时需佩戴防静电手环,使用防静电电烙铁和工作台。
- 元件更换：更换元件时需选用同型号、同参数的元件，特别是电阻、电容、芯片等，避免因参数不匹配导致新故障，对于贴片元件，需使用专业工具焊接,避免虚焊或短路。
- 校准与验证：维修完成后，需对设备进行校准，确保各功能档位测量准确，可使用标准信号源或标准电阻箱进行对比校准,校准合格后方可交付使用。
相关问答FAQs
问题1：安捷伦U1213A显示“LOW BAT”提示，但更换新电池后仍显示，如何解决？
解答：此故障通常由电池检测电路异常引起，检查电池仓触点是否氧化或接触不良，可用酒精棉清洁触点；测量电池检测电阻（如R20）的阻值是否漂移，若阻值变化需更换；检查电池检测芯片（如IC4）是否损坏，必要时更换芯片，若以上检查正常，可能是MCU程序异常,需联系厂家进行软件升级或固件重写。
问题2：U1213A在测量电阻时，小阻值（如1Ω）测量准确，大阻值（如1MΩ）测量值偏小，可能是什么原因？
解答：大阻值测量偏小通常与高阻档的分压电阻或基准电压源有关，检查高阻档的分压电阻（如R10）是否并联了漏电元件（如受潮的电容或漏电的PCB），可用无水酒精清洗电路板并烘干；测量基准电压源的输出电压是否稳定，若电压偏低，可能是基准源老化或外围滤波电容失效，需更换基准源或电容；检查输入保护电路的绝缘电阻是否下降,避免保护元件漏电影响测量精度。
