936恒温焊台主板维修是一项需要专业知识和细致操作的技术工作，其核心在于通过系统性的故障排查与精准的元器件级修复，使设备恢复稳定的温度控制与输出功能，主板作为焊台的“大脑”，集成了电源管理、温度传感、PID控制、功率驱动等关键模块，故障表现多样，如温度失控、不加热、显示异常、报警频繁等,需结合电路原理逐步分析。
故障排查与维修流程

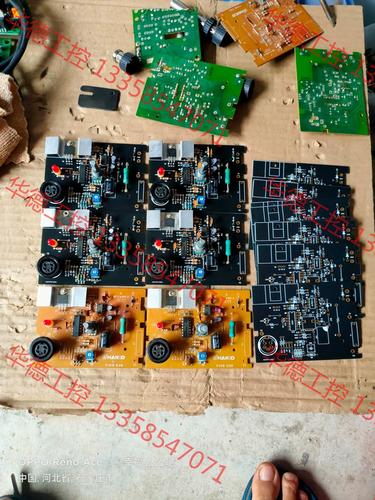

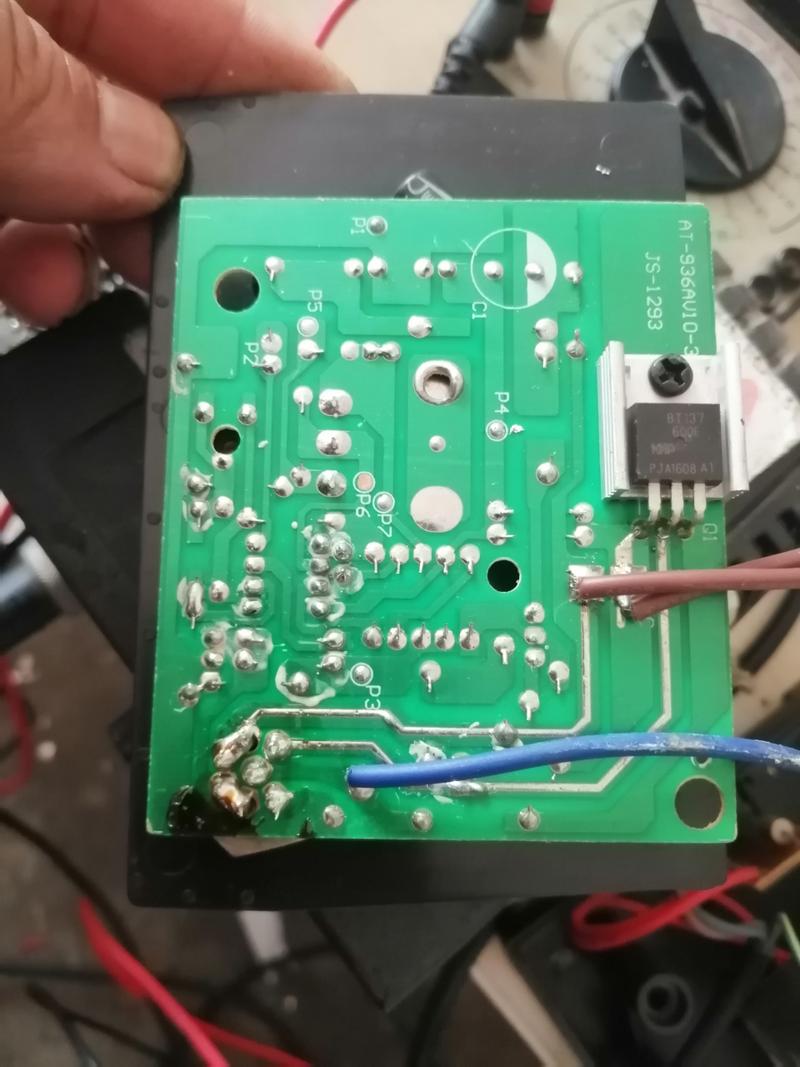

首先进行外观检查，观察主板是否有明显烧焦、鼓包、元件脱焊或电解液泄漏痕迹，重点检查电源输入端、保险管、大功率开关管（如MOSFET）、加热驱动电路及温度传感器接口，若保险管熔断，需先排查后级短路故障，如整流桥、滤波电容、开关管是否击穿，避免直接更换保险管后再次损坏，接着通电测量关键电压点：电源输入端AC电压是否正常，整流后DC电压（如+12V、+24V）是否稳定，开关电源IC（如UC384x系列）的供电、反馈及驱动脚波形是否正常。
温度失控是常见故障，通常与温度传感器（热电偶）或PID控制电路相关，热电偶阻值随温度变化（如936焊台常用K型热电偶，室温下约十几欧姆），若阻值异常或开路，会导致主板误判温度，可用万用表测量热电偶两端电阻，或替换同型号传感器测试，PID控制电路由运算放大器（如LM358）、比较器及外围RC元件构成，需检测参考电压、反馈信号及输出信号是否正常，若某个运放损坏，可能导致温度振荡或无法达到设定值。
加热驱动电路故障表现为不加热或加热功率不足，该电路通常包括驱动IC（如IR2104）、功率MOSFET及续流二极管，需测量MOSFET的栅极驱动波形是否正常（若无波形，检查驱动IC供电及输入信号），源漏极是否击穿（用二极管档测量，正常情况下GS、GD间应有二极管特性），若MOSFET击穿，需同时检查续流二极管及驱动IC是否连带损坏。
关键元件检测与更换技巧
维修中需注意元件代换的兼容性：开关管需耐压、电流参数匹配，如IRF540N（100V/33A）可代换常见焊台功率管；电解电容需关注容量、耐压及温度等级（如105℃长寿命电容）；贴片元件（如贴片电阻、电容）需用热风枪拆焊，避免损坏相邻焊盘，更换IC后，需检查外围元件是否异常，避免重复故障。
对于虚焊或冷焊问题（如温度漂移、间歇性加热），可用放大镜观察焊点，或用放大镜配合放大镜补焊，特别是功率元件引脚与PCB铜箔连接处，若主板腐蚀（如因进水或潮湿环境），需先用酒精清洗，再用风枪干燥，检查腐蚀处铜箔是否断裂，必要时用飞线连接。
维修工具与注意事项
必备工具包括：数字万用表（带二极管档、电容档）、示波器（测波形）、热风枪、电烙铁（尖头适合贴片元件）、放大镜、酒精、清洁刷等，操作时需断电操作，避免短路；更换大功率元件后，需检查散热片安装是否牢固，确保散热良好；维修后需进行老化测试，在不同温度档位运行30分钟以上，观察温度稳定性及有无异响。
相关问答FAQs
Q1：936焊台温度设定后实际温度持续偏低，可能的原因及排查步骤？
A：可能原因包括：热电偶老化或阻值偏大、加热元件（焊枪）接触不良、功率驱动电路输出不足、PID参数失调，排查步骤：①测量热电偶室温阻值，若异常则更换；②检查焊枪与主板连接处是否松动，加热枪芯阻值是否正常（通常几欧姆至十几欧姆）；③用万用表测功率MOSCE源极电压，判断是否正常输出；④若以上正常，可尝试调整PID电路的反馈电位器（若有），或检查运放反馈回路元件是否变值。
Q2：维修后焊台出现温度过冲严重（设定300℃，实际冲至350℃以上），如何解决？
A：温度过冲多为PID控制参数不当或热电偶反馈延迟导致，解决方法：①检查热电偶安装是否牢固，与加热枪芯贴合是否紧密，避免反馈信号滞后；②若主板可调，尝试降低比例增益（P值）或增大积分时间（I值），通过试凑法优化PID参数；③检查温度采样电路的滤波电容是否失效（如容量减小），导致反馈信号波动，更换同规格电容；④若为老旧设备，运放元件性能下降也可能导致控制精度变差,可考虑更换同型号运放测试。
