菲力浦蓝光机无电源故障是家庭影院设备中较为常见的问题,其涉及电源模块、保护电路、负载电路等多个关键部分，维修时需遵循系统化排查思路，确保操作安全与维修准确性，以下从故障现象、核心原理、排查步骤、维修案例及注意事项等方面展开详细说明。
故障现象与初步判断
菲力浦蓝光机无电源故障通常表现为：完全无法开机（电源指示灯不亮）、无任何反应，或插入电源后立即跳闸，初步判断时，可先观察电源线是否完好、插座是否有电，排除外部供电问题后，再拆机检查内部电源模块，需注意，若设备曾遭遇雷击、电压波动或进水，故障可能伴随元件烧毁、保险管熔断等明显痕迹，为后续排查提供方向。

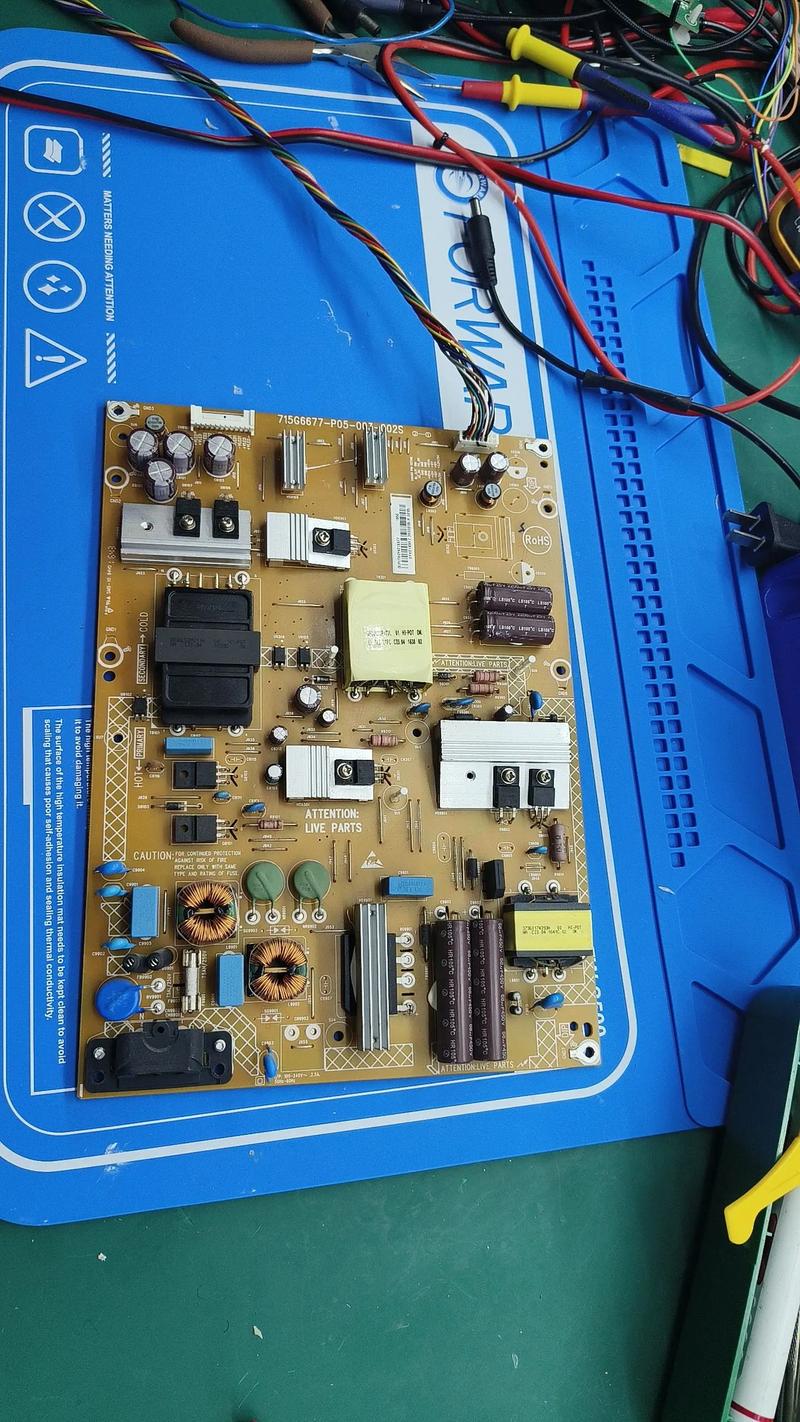

电源模块核心原理
菲力浦蓝光机电源模块多采用开关电源设计,其核心功能是将220V交流电转换为多路直流电压（如+12V、+5V、+3.3V等），为主板、激光头、电机等部件供电，典型电路包括：
- 输入保护电路：包含保险管、压敏电阻（RV）、浪涌吸收电容（CX），用于防止过流、过压损坏后级电路；
- 整流滤波电路：桥式整流堆（DB107等）将交流电转为脉动直流，大容量电解电容（如400V/220μF）滤波后得到约300V直流电压；
- 开关振荡电路：PWM控制器（如UC3842、OB2268）、开关管（MOSFET或IGBT）、开关变压器为核心，通过高频振荡将直流电隔离并降压；
- 稳压输出电路：光耦（PC817）、误差放大器（TL431）采样输出电压，动态调整PWM占空比，实现电压稳定；
- 待机控制电路：通过继电器或MOSFET控制主电源通断，实现待机与开机功能。
当任一环节故障,均可能导致电源无输出。
系统化排查步骤
安全断电与外观检查
操作前务必断开电源并等待大电容放电（用100kΩ/2W电阻并联电容两端），拆机后观察：
- 保险管是否熔断：若发黑或熔断，说明后级存在严重短路；
- 压敏电阻是否开裂：常见雷击或电压异常导致；
- 整流桥、开关管、电解电容是否有鼓包、烧焦痕迹；
- 电源板是否有虚焊、元件脱焊现象。
输入级电路检测
- 保险管状态判断：
| 保险管状态 | 可能原因 | 后续操作 |
|------------|----------|----------|
| 完好 | 振荡电路未启动或负载开路 | 测量300V电压是否正常 |
| 熔断且发黑 | 后级短路（如整流桥击穿、开关管ce极短路） | 先排除短路故障再更换保险管 | - 300V电压检测：若保险管完好，通电后测量整流滤波电容两端电压，若无300V直流，需检查交流输入回路（如电源线、保险管、限流电阻NTC）。
开关振荡电路检测
若300V电压正常,重点检查振荡电路：
- PWM控制器供电：测量PWM控制器VCC引脚（如UC3842的7脚）是否有启动电压（通常16-34V），若无，检查启动电阻（如100kΩ）是否开路；
- 开关管驱动信号：用示波器测量开关管G极是否有脉冲信号（频率约50-100kHz），若无，检查PWM控制器及其外围元件（如定时电阻、电容）；
- 开关管本身检测：拆下开关管，用万用表二极管档测量ce极、ge极是否短路，若击穿需检查原因（如尖峰吸收电路失效、PWM失控）。
输出级电路检测
若开关变压器有“吱吱”声（振荡正常），但无电压输出，需检查：
- 输出整流二极管：是否击穿（用万用表二极管档测量正向导通、反向截止）；
- 滤波电容：是否失效（用电容表测容量或代换法判断）；
- 负载是否短路：断开输出端接假负载（如50W/12V灯泡），测量电压是否恢复正常，若恢复则说明负载电路（如主板、解码板）存在短路。
待机控制电路检测
部分机型待机时电源仅输出+5V standby电压，开机后由主板控制继电器吸合输出主电压，若待机电压正常但开机无输出，需检查：
- 继电器驱动三极管是否损坏；
- 主板开机信号（如POWER-ON）是否送至电源板；
- 继电器本身是否卡死或线圈开路。
常见故障维修案例
保险管熔断，整流桥击穿
现象：设备通电后跳闸，保险管发黑。
排查：拆机测整流桥输入端电阻为0，拆下整流桥测量，发现其中二极管击穿短路。
维修：更换同规格整流堆（如GBU610）及保险管（通常为T2A/250V），通电后测量300V电压正常，输出电压恢复。
PWM控制器无启动电压
现象：保险管完好，300V电压正常，但开关管无驱动信号。
排查：测PWM控制器7脚电压为0V，检查启动电阻（如120kΩ/0.5W）已开路。
维修：更换启动电阻，测量7脚电压为18V，开关管起振，输出电压正常。
输出滤波电容失效
现象：蓝光机偶尔开机，屏幕闪动后关机，测+12V输出电压波动。
排查：拆下+12V滤波电容（2200μF/16V），发现容量不足（实测仅100μF）。
维修：更换同规格低阻抗电解电容，电压稳定，故障排除。
维修注意事项
- 安全第一：开关电源部分存在高压，非专业人员勿带电操作，放电时需确认电容完全放电；
- 元件代换规范：保险管需选用相同电流/电压值，整流桥、开关管需耐压参数匹配，电解电容需注意容量、耐压及尺寸；
- 散热处理：开关管、PWM控制器等发热元件需更换导热硅脂，避免过热再次损坏；
- 防静电措施：维修CMOS芯片（如PWM控制器）时，需佩戴防静电手环，防止静电击穿。
相关问答FAQs
Q1：菲力浦蓝光机电源指示灯闪烁但无法开机，是什么原因？
A：电源指示灯闪烁通常说明电源模块处于保护状态，常见原因包括：输出电压过高/过低触发保护、负载短路（如主板短路）、PWM控制器反馈回路故障（如光耦失效），可先断开负载接假负载，若电压恢复正常则为主板故障；若仍闪烁，需检查稳压反馈电路（如TL431、光耦及外围电阻）。
Q2：维修后蓝光机开机有异响，但能正常播放，是否需要处理？
A：开机异响（如“滋滋”声或高频啸叫）多因开关变压器磁芯未完全紧固、滤波电感松动或PWM频率异常导致，虽然设备能工作，但长期可能影响元件寿命，需重新紧固变压器磁芯（用环氧树脂固定），检查振荡电路定时电容是否变质（容量下降会导致频率漂移），必要时更换同规格电容。
