第一步：安全第一！
在开始任何维修之前,请务必遵守以下安全准则：

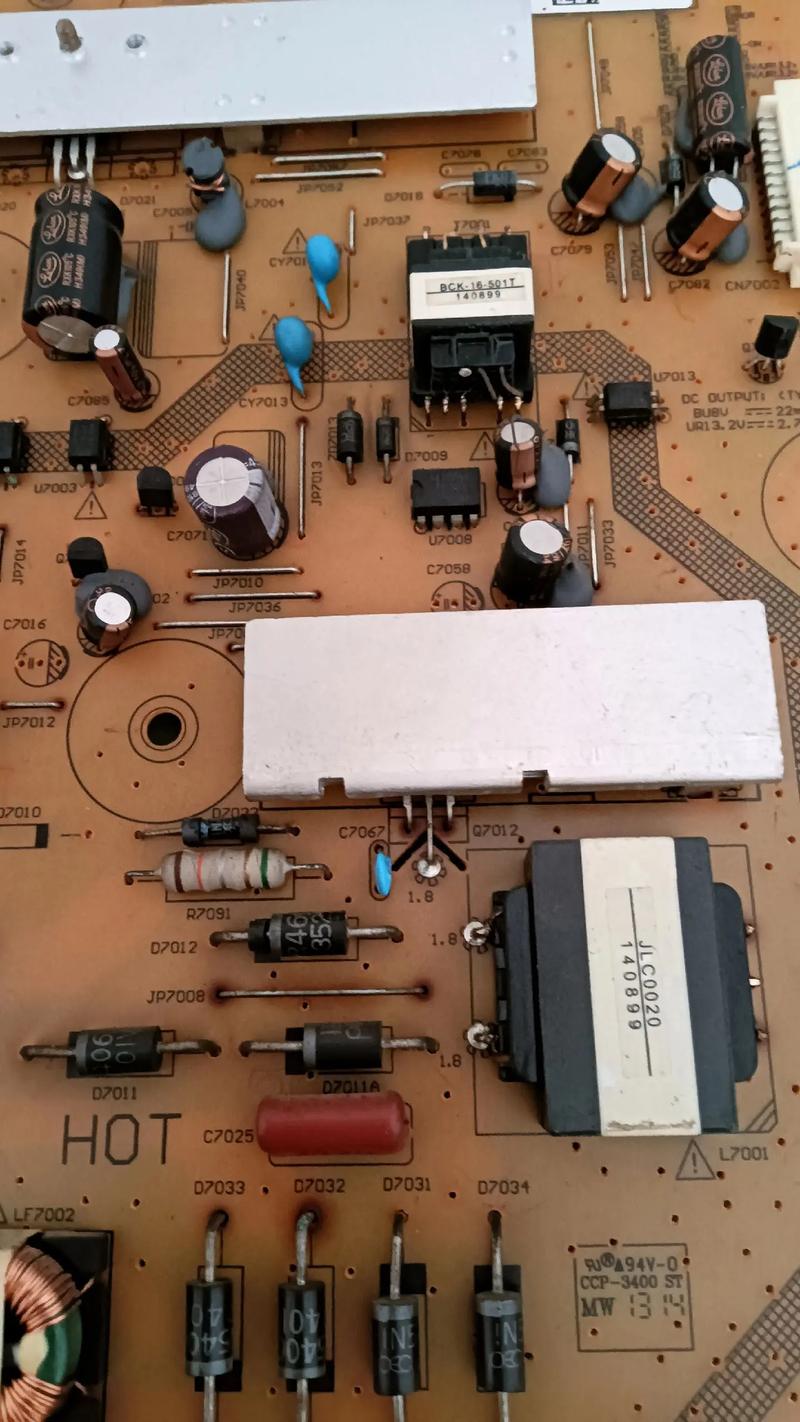

（图片来源网络，侵删）
- 断电并放电：拔掉电视的电源线，找到电源板上的大容量滤波电容（通常是 400V 左右），用带绝缘手柄的螺丝刀或专用放电工具，将其两个引脚短路，彻底放电。电容中储存的高压电非常危险，足以造成严重伤害！
- 使用隔离变压器：为了安全，强烈建议维修时使用隔离变压器，它可以隔离市电的零线与火线,防止因设备漏电而导致的触电风险。
- 使用万用表：维修过程中，万用表是你的眼睛，请确保你熟悉万用表的使用方法,特别是电压档和电阻档。
第二步：初步诊断与常见现象
L42F19FBE 的电源板故障通常表现为以下几种现象,这能帮助我们快速定位问题区域：
| 故障现象 | 可能的问题区域 | 简要说明 |
|---|---|---|
| 完全无反应，指示灯不亮 | PFC（功率因数校正）电路、主开关电路、市电输入/保险管 | 保险管烧断是最常见的原因。 |
| 指示灯亮，但屏幕不亮，背光不亮 | 背光驱动电路、高压逆变器、背光条 | 这是此型号电视的第二大常见故障。 |
| 指示灯亮，屏幕图像闪烁或闪烁几次后黑屏 | 保护电路启动、PWM（脉宽调制）控制芯片、反馈电路 | 通常是电源或背光检测到异常，自我保护。 |
| 有图像，但屏幕上有异常的干扰条纹或闪烁 | 滤波不良、电容老化、接地问题 | 可能是某个电解电容性能下降。 |
第三步：核心电路模块分析与维修
L42F19FBE 电源板主要由以下几个部分组成,我们可以逐一排查：
市电输入与 PFC 电路
- 功能：将 220V 交流电整流滤波，并通过 PFC 电路提升电压至约 380V，为主开关电路提供更稳定、高效的直流输入。
- 关键元件：
- 保险管 (F1)：第一个检查点，如果保险管烧黑、熔断,说明后级电路存在严重短路。
- 压敏电阻 (RV1)：通常在保险管附近，如果它被击穿短路,也会导致保险管熔断。
- 桥式整流器 (BR1)：将交流电转为脉动直流电。
- PFC 控制芯片 (如 ICE2HS01G 或类似型号) 和 MOSFET (Q1)：这是 PFC 电路的核心。
- 维修要点：
- 测量保险管：用万用表电阻档测量，如果开路,则烧毁。
- 测量 PFC 输出电压：在滤波电容（通常是 450V/100μF 左右）上测量，正常开机时应有 380V 左右的直流电压。
- 常见故障：
- 保险管烧断：重点检查桥堆、PFC MOSFET、压敏电阻是否击穿短路。
- PFC 无 380V 输出：检查 PFC 控制芯片及其外围电路（如 VCC 供电、采样电阻、驱动电阻等），芯片或 MOSFET 损坏是常见原因。
主开关电源电路 (5V/12V/24V)
- 功能：将 380V PFC 电压转换为电视主板和背光驱动板所需的各种低压直流电，如 5V (待机/逻辑控制)、12V/24V (伴音、TCON 板) 等。
- 关键元件：
- PWM 控制芯片：如 SG6841、NCP1397 或其他型号，这是整个开关电源的“大脑”。
- 主开关 MOSFET (Q2)：在高频下开关,能量通过变压器传递。
- 变压器 (T1, T2)：进行电压变换和隔离。
- 次级整流二极管和滤波电容：将变压器次级的高频交流电整流滤波成直流。
- 维修要点：
- 测量 PWM 芯片 VCC 引脚电压：芯片需要正常工作电压（通常是 12V-20V）才能启动，如果无 VCC，检查其供电电路（如一个独立的辅助电源或从变压器绕组取电的电路）。
- 测量主开关 MOSGATE 极：应有 PWM 驱动脉冲，如果没有,检查芯片及其外围电路。
- 测量次级输出电压：
- 5V 待机电压：只要电源板有输入，此电压通常就应该有,它是待机电路工作的基础。
- 12V/24V 主电压：这些电压通常受主板控制（通过一个叫做 PS-ON 或 STB-ON 的信号），当电视开机时，主板会发送一个高/低电平信号到电源板，使其开启 12V/24V 输出。
- 常见故障：
- 无 5V 输出：检查待机电路、PWM 芯片及启动电阻。
- 5V 正常，但无 12V/24V 输出：检查 PS-ON 信号是否已送达电源板,以及主开关电路是否正常工作。
- 输出电压偏高/偏低：通常是反馈电路（如光耦 PC1、431 精密稳压管）故障。
背光驱动电路 (逆变器 - Inverter)
- 功能：将主电源提供的 12V/24V 电压转换成高频交流电，点亮屏幕内的 LED 背光条。
- 关键元件：
- 背光驱动芯片：如 OZ9926A、OZ9928、BP3125 等型号，通常是一块小尺寸的 8 脚或 16 脚芯片。
- MOSFET (通常为 4 个或 8 个)：负责驱动电流。
- 升压变压器 (多个)：数量与背光分区数有关（此型号可能是 4 个或 8 个）。
- 高压电容和电感：组成 LC 振荡电路。
- 维修要点：
- 检查使能信号 (BL-ON / EN)：主板会发送一个背光使能信号到驱动芯片,测量此信号是否存在。
- 检查亮度调节信号 (PWM-DIM)：此信号控制背光的亮度。
- 测量驱动芯片的供电和输出：芯片需要 VCC 供电，其输出引脚应有驱动脉冲送往 MOSFET。
- 测量升压变压器输出端：应有高频交流高压（约 60-90V，具体看设计）。注意安全！
- 常见故障：
- 背光不亮，但主电压正常：这是背光电路的典型故障，通常是驱动芯片、MOSFET 或变压器损坏，由于背光驱动电路是高故障率区域,需要仔细检查。
- 保护电路启动：如果某个 MOSFET 或变压器短路，驱动芯片会检测到过流或过压并关闭输出,导致背光闪烁或黑屏。
第四步：维修流程总结
- 外观检查：观察电源板有无明显烧焦、鼓包的电容、炸裂的元件。
- 测保险管：如果烧断，不要直接更换，先排查后级短路点（桥堆、PFC MOSFET 等）。
- 测 PFC 电压：若无 380V，重点查 PFC 电路。
- 测待机 5V：若无，查待机电路和 PWM 芯片启动电路。
- 测主电压 (12V/24V)：若 5V 正常但无主电压，查 PS-ON 信号和主开关电路。
- 测背光电路：若主电压正常但屏幕不亮（黑屏）,查背光使能信号、
