附近照明灯维修线路图是进行照明系统故障排查与修复的重要技术依据,它通过图形化的方式展示了照明回路中电源、开关、灯具、导线等组件的连接关系与走向，帮助维修人员快速定位故障点并规范操作，以下从线路图基础构成、常见故障类型、维修步骤及安全规范等方面展开详细说明，并提供实际维修案例参考。

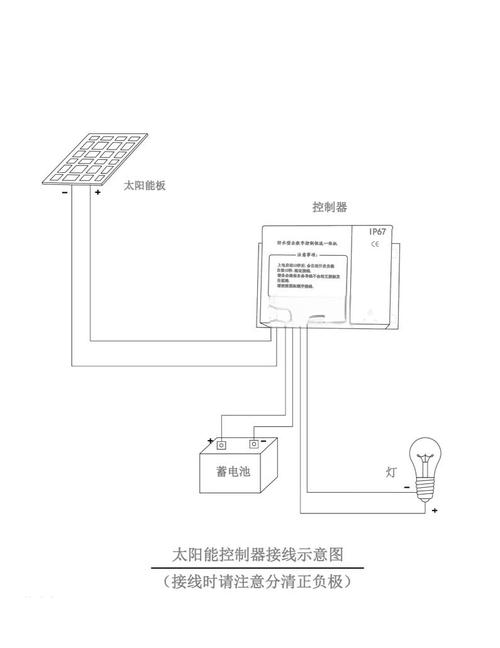

（图片来源网络，侵删）

照明线路图的基础构成要素

照明线路图通常包含以下核心组件,理解这些符号是读懂线路图的前提：

电源部分：包括火线（L线，通常红色或棕色）、零线（N线，通常蓝色或黑色）、地线（PE线，黄绿双色），在图中用字母L、N、PE标注，或用特定图形符号区分。
控制开关：单控开关（控制一盏灯）、双控开关（两地控制一盏灯）、触摸开关等，图形符号为“○”内带连杆或触点，双控开关需注意“COM”公共端和“L1/L2”输出端的连接。
灯具：普通灯泡、吸顶灯、LED灯带等，符号为“⊗”或“○”内加灯泡图形，需标注功率（如220V 40W）。
导线与连接点：导线用直线表示，线径（如1.5mm²、2.5mm²）和穿管材质（PVC、金属管）需标注；连接点用黑点“·”表示交叉连接，无黑点则表示跨越。
保护装置：断路器（空气开关）、熔断器（保险丝），图形为“□”或“⏚”，标注额定电流（如16A、20A）。

根据线路图可快速识别以下典型故障原因：

故障现象	可能原因	线路图排查要点
灯不亮	电源断电；2. 开关接触不良；3. 灯具损坏；4. 导线断路	检查L线是否接入开关、开关输出端至灯具L线是否导通、N线与灯具连接是否牢固
灯闪烁	电压不稳；2. 开关触点氧化；3. 导线接头松动	重点排查开关接线端子、灯具接线柱是否有氧化或松动，线路图中的连接点是否虚接
灯光变暗	导线线径过细导致电压降；2. 电源电压不足；3. 镇流器老化	对照线路图检查导线规格是否匹配灯具功率，测量L-N线电压是否正常（220V±10%）
多个灯具同时故障	总开关跳闸；2. 零线或火线总断路；3. 电表故障	查看线路图中的主回路断路器状态，检测入户L线、N线是否带电

断电与验电：关闭对应回路的断路器，用验电笔或万用表检测火线是否确实无电，确保操作安全。
读取线路图：根据灯具位置找到对应的线路图，明确开关、灯具、导线的连接关系，标记需要检测的节点（如开关输入端、输出端，灯具接线端）。
分段检测：
- 电源侧检测：用万用表交流电压档测量开关输入端L线与N线电压，若无电压，检查上级断路器或入户线路。
- 开关侧检测：闭合开关后，测量开关输出端与N线电压，若仍无电压，说明开关损坏或开关L线输入端断路。
- 灯具侧检测：断开开关后，拆下灯具接线，用万用表电阻档测量灯具两端是否导通，若不通则灯具内部灯丝或驱动电源损坏。
故障修复：根据检测结果更换损坏元件（如开关、灯具、导线），接线时需确保：火线经开关后接灯具L端，零线直接接灯具N端，地线接灯具接地端（金属外壳灯具必须接地），导线连接需用接线端子或绝缘胶布包裹，避免短路。
通电测试：修复后合闸，观察灯具是否正常工作，同时检查开关是否有发热、异响等异常。

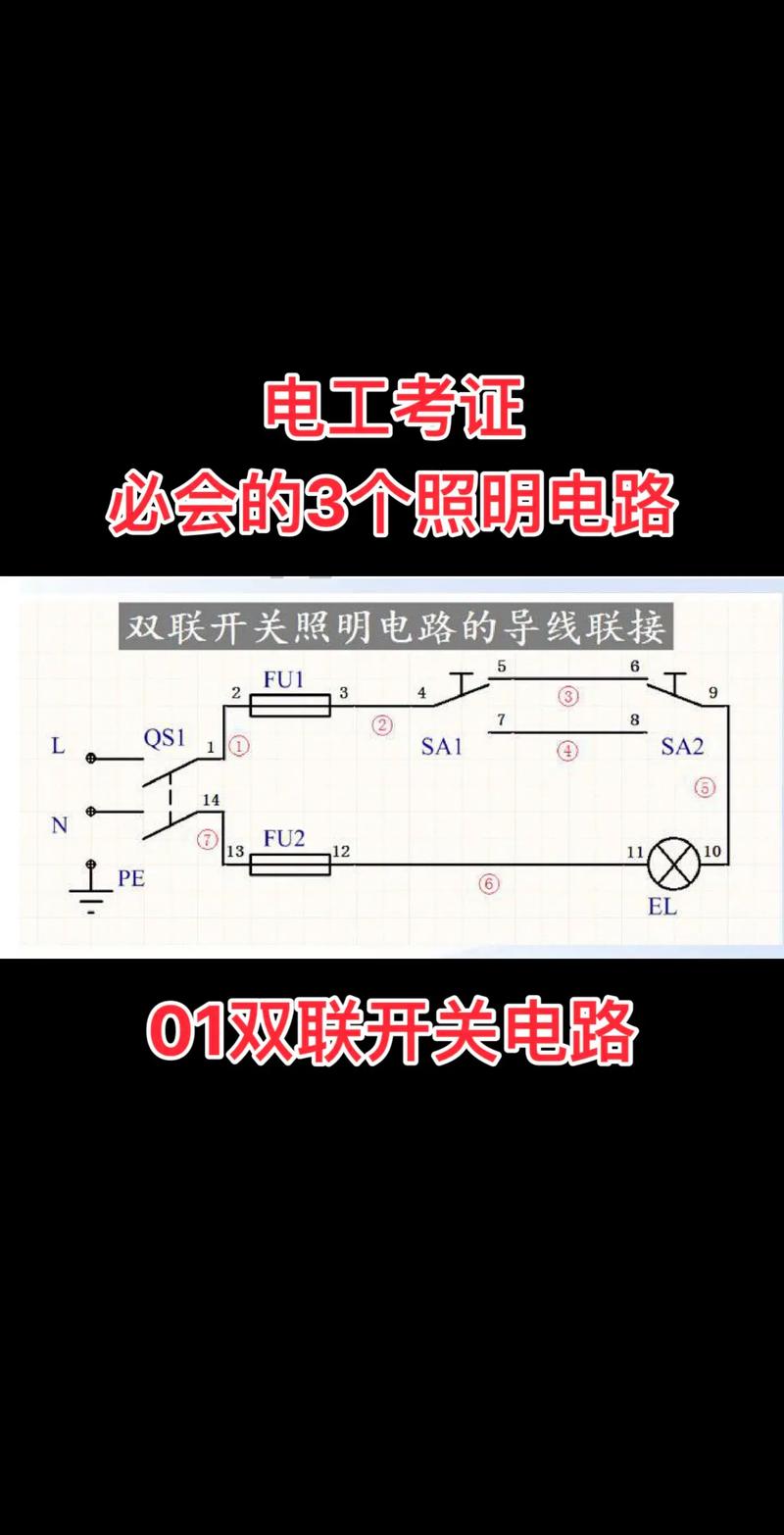

故障描述：某客厅双控开关控制一盏吸顶灯，其中一个开关无法控制灯亮，另一个开关正常。
线路图分析：双控开关需采用“火线进线+两个开关COM端相连，L1/L1交叉连接”的接法，异常开关可能因COM端或L1/L2接线松动导致。
维修步骤：
