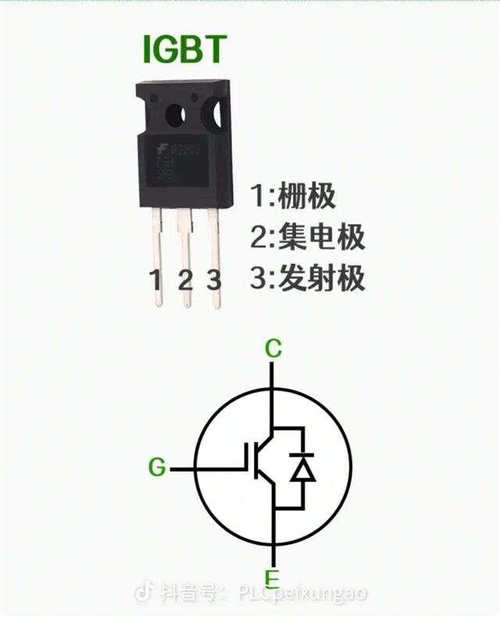

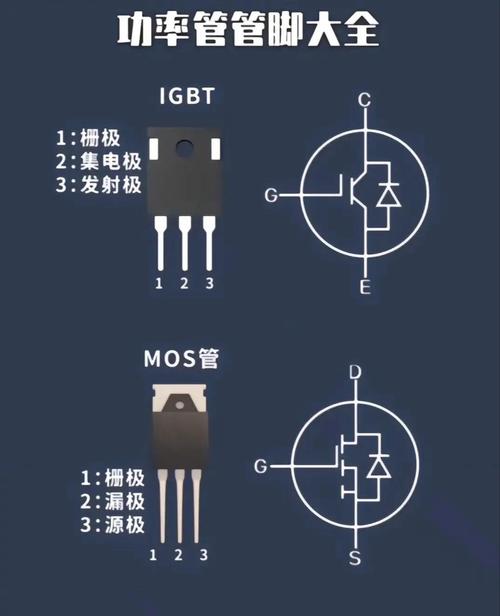

在电子设备维修中,IGBT（绝缘栅双极型晶体管）的引脚问题较为常见，引脚接长脚”是一种特殊处理方式，通常用于解决特定场景下的安装或性能需求，本文将详细分析IGBT引脚接长脚的原因、操作方法、注意事项及常见问题。

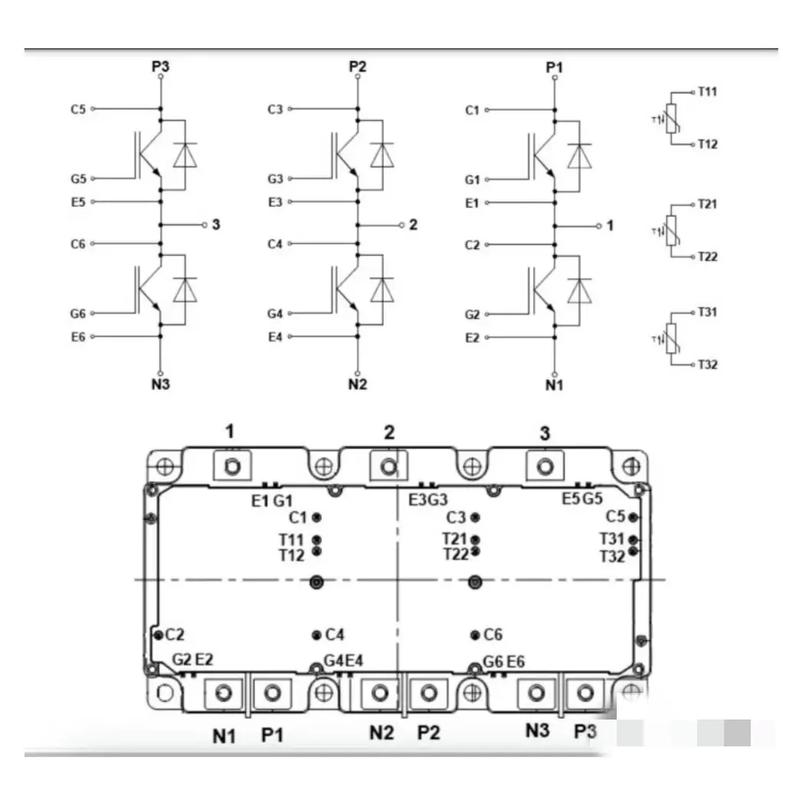

IGBT引脚接长脚的主要目的是解决原装引脚长度不足的问题,在高功率模块中，IGBT需要直接连接到散热器或铜排上，原装引脚可能因过短导致焊接困难或接触电阻过大；在维修替换时，若新器件的引脚长度与原电路板不匹配，也可能需要通过接长脚来实现机械固定和电气连接，某些高频应用场景中，适当延长引脚并搭配屏蔽措施，可减少寄生电感对开关性能的影响，但需权衡分布电容的增加。
操作前需准备工具和材料：细直径焊锡（直径0.3-0.5mm）、助焊剂（松香型或免清洗型）、电烙铁（建议恒温烙铁，功率30-50W）、镊子、细砂纸（用于打磨引脚表面）、热缩管（绝缘用）及耐高温导线（若需延长超过10mm），若延长长度较大（超过15mm），建议使用铜编织线或多股绞线以增强载流能力。
具体操作步骤如下：1. 预处理：用砂纸轻轻打磨待接长IGBT引脚表面，去除氧化层，露出金属光泽；若原引脚有镀层，需保留并确保清洁，2. 固定引脚：用镊子夹住耐高温导线一端，与IGBT引脚重叠2-3mm，确保两者平行且紧密贴合，3. 上锡焊接：在重叠部分涂抹少量助焊剂，用烙铁尖端蘸取少量焊锡，从引脚与导线结合处一端缓慢加热，待焊锡完全包裹结合段后移开烙铁，形成光滑的圆锥形焊点，注意避免焊锡过多导致短路，或加热时间过长损伤IGBT内部芯片，4. 绝缘处理：待焊点冷却后，将热缩管套接在延长段，覆盖焊点及部分原引脚，用热风枪或烙铁加热使其收缩，确保绝缘层无气泡、无破损，5. 修剪整形：用斜口钳修剪多余导线，使延长后的引脚长度符合安装要求，并用镊子调整引脚角度，避免受力过大。
不同应用场景下的引脚接长方案对比：
| 应用场景 | 推荐导线类型 | 延长长度限制 | 关键注意事项 |
|---|---|---|---|
| 低功率维修替换 | 单股镀锡铜线 | ≤10mm | 焊点需饱满，避免虚接 |
| 高功率模块散热连接 | 多股铜绞线/铜编织线 | ≤20mm | 增大散热面积，防止引脚过热 |
| 高频开关电路 | 带屏蔽层的同轴线 | ≤5mm | 屏蔽层接地，减少电磁干扰 |
操作过程中需特别注意：IGBT引脚多为铜或铜合金材质，熔点较低（约1083℃），焊接时烙铁温度控制在350-380℃，避免持续加热超过3秒；延长后的引脚需具备足够的机械强度，可通过轻微拉扯测试焊点可靠性；若IGBT模块为绝缘型，需确保延长引脚与其他金属部件的爬电距离符合安全标准（2.5mm/kV）。
相关问答FAQs：
Q1：IGBT引脚接长后是否会影响电气性能？
A1：影响程度取决于延长长度和工艺，短距离延长（≤5mm）且焊接良好时，电阻和电感变化可忽略；若延长超过10mm，需考虑引线电感对开关速度的影响，建议在高速应用中增加缓冲电路或使用平行导线以降低寄生参数，焊点接触电阻应控制在10mΩ以下，可通过四线法测量验证。
Q2：如何判断IGBT引脚接长是否成功？
A2：需通过外观和电气测试双重验证，外观上，焊点应光滑无毛刺，绝缘层完整无破损；电气测试包括：①用万用表二极管档测量IGBT各引脚间正反向压降，确保无短路或开路；②若模块含驱动电路，可通电测试集电极-发射极电压波形，确认开关特性未异常；③大电流测试（如额定电流的50%）持续1分钟，监测引脚温度（应低于80℃），避免因虚接导致过热。
