FSK调制解调技术如何实现信号传输?

FSK调制解调技术是一种广泛应用于数字通信系统的频率调制方式,其核心通过载波频率的离散变化来表示数字信息,与ASK(幅移键控)和PSK(相移键控)相比,FSK具有抗噪声性能好、功率利用率高、设备实现相对简单等优势,在低速率通信、遥控遥测、电力线载波等领域具有重要应用价值,以下从技术原理、实现方式、性能特点及实际应用等方面详细阐述FSK调制解调技术。

FSK调制解调技术如何实现信号传输?-图1
(图片来源网络,侵删)

FSK调制解调的基本原理

FSK调制技术是通过基带数字信号控制载波频率的变化来实现信息传输的,假设基带信号为二进制码元“0”和“1”,调制时分别使用两个不同的频率f1和f2来表示,其中f1对应码元“0”,f2对应码元“1”(或反之),已调信号的数学表达式可表示为:

  • 当发送“0”时,s1(t) = A·cos(2πf1t + φ1)
  • 当发送“1”时,s2(t) = A·cos(2πf2t + φ2) A为载波振幅,φ1和φ2为初始相位,通常保持不变(相位连续的FSK除外),根据调制信号是否连续,FSK可分为相位不连续FSK(DPFSK)和相位连续FSK(CPFSK),DPFSK实现简单,但频谱带宽较宽;CPFSK通过相位平滑过渡,频谱效率更高,但调制电路更复杂。

解调过程则是将接收到的FSK信号还原为原始数字信号,常用解调方法包括非相干解调和相干解调,非相干解调利用鉴频器或过零检测技术,通过检测频率变化来判决码元,无需本地载波同步,实现简单,抗衰落性能好,但误码率略高于相干解调,相干解调则需要提取相干载波,通过相关器或匹配滤波器实现最佳检测,误码性能更优,但系统复杂度较高,对载波同步精度要求严格。

FSK调制解调的实现方式

调制实现

FSK调制电路主要有两种实现路径:

  • 模拟调制法:采用电压控制振荡器(VCO)或压控晶体振荡器(VCXO),基带数字信号作为控制电压,输出频率随电压变化的载波信号,当输入“0”时,VCO输出f1;输入“1”时,输出f2,该方法结构简单,但频率稳定度和调制线性度受VCO性能影响。
  • 数字键控法:使用两个独立的载波发生器(如晶振频率合成器),通过数字选择开关(如高速电子开关)根据基带信号选择输出频率,此方法频率精度高,相位不连续,适用于对相位要求不高的场景,如遥控系统。

解调实现

  • 非相干解调
    • 鉴频器解调:利用鉴频器将频率变化转换为幅度变化,通过包络检波和整形电路恢复基带信号,鉴频器可采用LC谐振回路、锁相环(PLL)或专用集成电路(如NE567)。
    • 过零检测解调:通过比较器将FSK信号转换为方波,计数单位时间内的过零次数,频率高则过零次数多,反之则少,再通过阈值判决得到原码元,此方法电路简单,但对噪声敏感,需配合滤波电路提升信噪比。
  • 相干解调
    首先通过平方环或科斯塔斯环提取相干载波,将接收信号与两路本地载波(频率分别为f1和f2)相关运算,经积分、采样和判决后输出基带信号,相干解调需解决载波同步问题,通常在信号中插入导频或采用锁相技术实现同步,误码率理论可达Q√(Eb/N0)(Eb为比特能量,N0为噪声功率谱密度)。

FSK的性能特点

频谱特性

FSK信号的功率谱密度与两个载频的间隔Δf=|f2-f1|密切相关,当Δf较大时(如Δf>2fs,fs为码元速率),功率谱出现双峰,主瓣宽度为2(Δf+fs);当Δf较小时,功率谱单峰化,带宽近似为2Δf+2fs,相位连续的CPFSK频谱更集中,最小带宽可低至fs(当调制指数h=Δf/fs=0.5时),实际应用中,需权衡带宽效率与抗噪性能,选择合适的调制指数h(通常h=0.5~1.0)。

FSK调制解调技术如何实现信号传输?-图2
(图片来源网络,侵删)

误码率性能

在加性高斯白噪声(AWGN)信道中,非相干FSK的误码率公式为:Pe=½exp(-Eb/2N0);相干FSK的误码率为Pe=Q√(Eb/N0),相比ASK,FSK的误码率更低;相比PSK,非相干FSK虽误码率略高,但无需载波同步,实现更简单,在瑞利衰落信道中,非相干FSK的鲁棒性优势更明显。

优缺点对比

  • 优点:抗噪声能力强,尤其适合低信噪比环境;无需像PSK严格的载波同步;功率放大器工作在恒定状态,避免非线性失真;实现成本较低,适合低成本通信场景。
  • 缺点:频谱利用率低于PSK和QAM;相位不连续FSK的带宽较宽;高速率应用时,频率切换可能导致瞬态干扰。

典型应用场景

  1. 电力线载波通信:利用FSK抗干扰能力强的特点,在智能电网中实现电表数据、状态监测信号的传输,如IEC 61334标准中的FSK调制方案。
  2. 工业遥控与遥测:在无线传感器网络、遥控设备中,FSK的简单性和可靠性使其成为主流选择,如433MHz遥控器常采用FSK调制。
  3. 低速Modem:早期电话线Modem(如Bell 103标准)使用FSK实现300bps/1200bps数据传输,分为通道(1070Hz/1270Hz)和应答通道(2025Hz/2225Hz)。
  4. 卫星通信:在卫星信标、遥测信号传输中,利用FSK的抗衰落特性确保信号可靠性。

相关问答FAQs

Q1: FSK与ASK、PSK相比,在抗噪声性能上有何优势?
A: 在相同信噪比条件下,FSK的抗噪声性能优于ASK,劣于PSK,这是因为ASK通过幅度传输信息,易受噪声幅度干扰;而FSK通过频率传输信息,噪声对频率的影响较小,非相干FSK的误码率公式Pe=½exp(-Eb/2N0)表明,其误码率随信噪比提升呈指数下降,而ASK的误码率Pe=½Q√(Eb/N0)下降较慢,相干FSK的误码率接近PSK,但实现复杂度高于PSK,FSK在抗噪性和实现复杂度之间取得了较好平衡。

Q2: 如何选择FSK调制中的频率间隔Δf?
A: 频率间隔Δf的选择需综合考虑频谱效率和抗多径性能,调制指数h=Δf/fs是关键参数:

  • 当h<0.5时,频谱重叠严重,易产生码间串扰(ISI),抗多径能力差;
  • 当h=0.5时,CPFSK的最小带宽为fs,频谱效率最高,适合带宽受限场景;
  • 当h>1.0时,频谱分离度增大,抗多径和抗干扰能力增强,但带宽利用率降低。
    实际设计中,需根据信道特性(如多径时延)和带宽要求确定h值,在电力线通信中,多径时延较长,通常选择h=0.8~1.2以确保频率可分性;而在高速无线通信中,为节省带宽,可能选择h=0.5的CPFSK(如GMSK调制)。

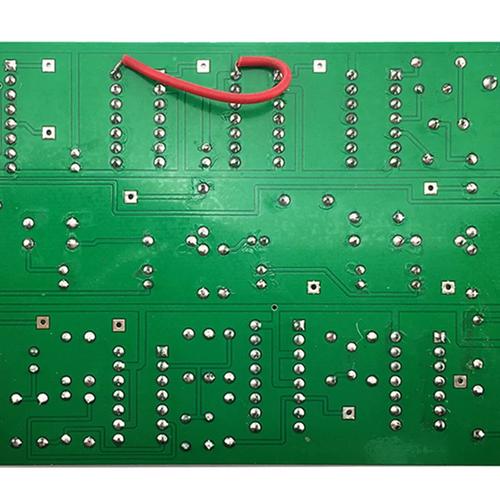

FSK调制解调技术如何实现信号传输?-图3
(图片来源网络,侵删)
