手机维修中,万用表测电阻是最基础且核心的操作之一，通过测量电阻值可以快速判断元器件的故障类型，如开路、短路、阻值漂移等，为后续维修提供关键依据，以下是详细操作步骤、注意事项及常见应用场景。
（图片来源网络，侵删）
万用表测电阻的基础操作
准备工作
- 选择万用表：优先使用数字万用表（DMM），其阻值读数直观，且具备通断蜂鸣功能，便于快速判断短路或开路，模拟万用表虽可测电阻，但读数精度较低，需手动调零，适合无数字表的场景。
- 功能与量程选择：将万用表档位旋至“Ω”（电阻档），根据预估阻值选择合适量程，若未知阻值，应从最大量程（如200kΩ）开始，逐步下调至最接近量程，以获得更精确读数，测量贴片电阻（常见阻值几Ω至几百kΩ）可选200Ω或2kΩ档，测量大功率电阻（如几MΩ）则需选20MΩ档。

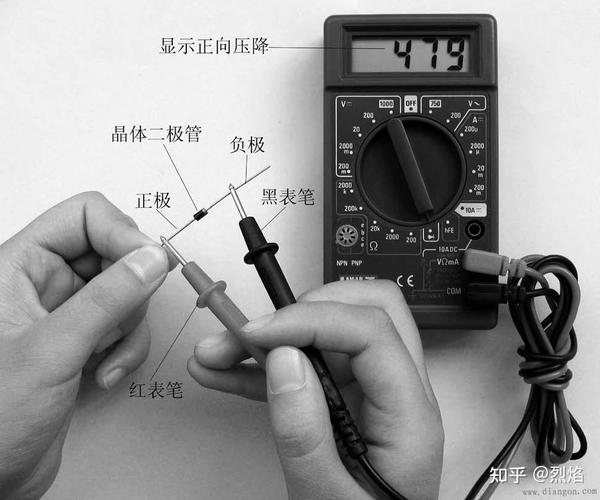

- 表笔连接：将红表笔插入“VΩmA”孔，黑表笔插入“COM”孔（部分万用表有专用电阻孔，需参照说明书）。
- 调零校准：在测量前，将两表笔短接，若读数不为0，需通过“调零旋钮”（模拟表）或“REL”相对值功能（数字表）校准，消除表笔线阻及接触电阻影响，高阻值测量（如1MΩ以上）时，表笔清洁度尤为重要，需确保笔头无氧化层。
测量方法
- 断电操作：必须切断手机电源，并拆除电池（若可拆卸），避免电路带电导致万用表损坏或读数错误，对于焊接在电路板上的元器件，需至少焊开一端引脚，避免并联电路影响测量结果。
- 正确表笔接触：表笔尖端需垂直按压元器件引脚或焊盘，确保接触良好，测量贴片元件时，可用镊子辅助固定，避免表笔滑动；测量插件元件时，表笔需紧贴引脚根部，避免接触相邻元件。
- 读数与记录：待读数稳定后记录阻值，若显示“OL”或“1”，表示超过量程（开路）；显示“0”或接近0Ω，可能为短路，对于非线性元件（如热敏电阻、压敏电阻），需在路测量时结合电路分析，必要时拆离电路板单独测量。
手机维修中电阻测量的常见应用
元件好坏判断
- 固定电阻：正常阻值应与标称值（或标注色环对应值）接近，误差一般在±5%~±10%内，若阻值无限大（开路），多为过流烧毁；若阻值为0或远小于标称值（短路），可能内部击穿或材质问题，充电电路中的限流电阻开路，会导致充电无反应；CPU供电电路的上拉电阻短路，可能引起供电异常。
- 贴片电阻：因体积小，易因虚焊、电流冲击损坏，测量时需用放大镜观察是否有裂纹、烧黑痕迹，阻值异常多为内部开路。
- 电位器/可调电阻：测量两端引脚总阻值应稳定，转动旋钮时中间引脚与两端引脚的阻值应均匀变化，若总阻值不稳定或中间引脚与某一端阻值突变，则已损坏。
电路故障排查
- 供电通路检测：通过测量电路中关键节点的对地电阻，判断是否存在短路或漏电，测量手机USB接口5V供电对地电阻，正常应为数百kΩ以上，若接近0Ω，说明滤波电容或稳压芯片击穿。
- 信号通路判断：在通信电路中，测量匹配电阻、终端电阻的阻值是否正常，若阻值偏大或开路，可能导致信号反射，引起通话杂音、无服务等问题。
- 按键电路检测：测量按键两端电阻，正常按键按下时阻值为0（或设计值），未按下时为无穷大，若始终为0，可能按键粘连；若始终为无穷大，可能按键触点氧化或断路。
特殊元件测量

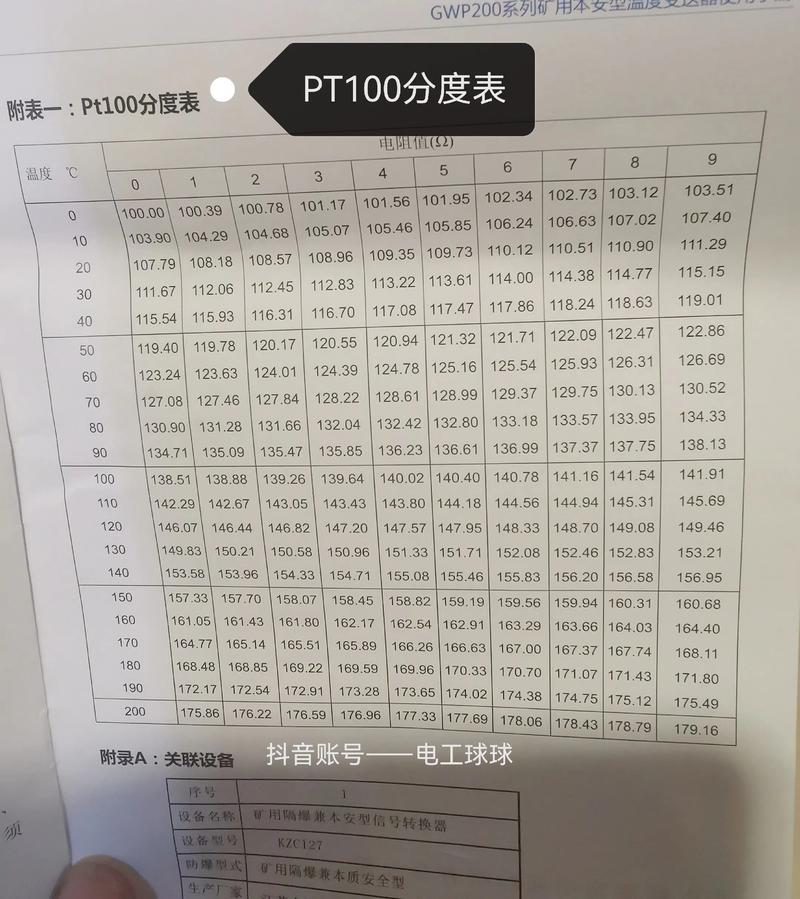

- 热敏电阻：分为PTC（正温度系数）和NTC（负温度系数），测量常温阻值后，可用加热工具（如吹风机）靠近，观察阻值变化：PTC阻值随温度升高而增大，NTC则减小，若阻值无变化，已失效。
- 压敏电阻：正常时阻值很大（MΩ级），当电压超过阈值时阻值急剧下降，需使用万用表高阻档测量，或替换法判断，因在路测量易受电路影响。
- 保险电阻：具有电阻和保险双重功能，阻值通常较小（几Ω~几十Ω），开路时需更换，不能用普通电阻替代，其熔断特性可保护电路。
测量注意事项与误差分析
| 常见问题 | 原因分析 | 解决方法 |
|---|---|---|
| 读数不稳定 | 表笔接触不良、电路板存在并联元件、元件受温度影响 | 重新固定表笔、断开元件一端测量、避免手直接触摸元件 |
| 阻值误差大 | 量程选择不当、未调零、表笔线阻未补偿 | 选择合适量程、测量前调零、使用REL功能消除线阻 |
| 高阻值测量显示OL | 超出量程或元件开路 | 切换更高量程（如200MΩ档）或确认元件是否损坏 |
| 在路测量结果异常 | 并联电路影响（如并联电容、其他电阻） | 焊开元件一端，脱离电路单独测量 |
| 通断蜂鸣误响 | 万用表蜂鸣阈值设置过低（部分表在50Ω以下蜂鸣） | 观察屏幕阻值，或使用低阻档（200Ω）确认是否真正短路 |
实操案例
案例1：手机无法开机，测电源IC对地电阻异常
故障现象：按下电源键无反应。
排查步骤：
- 测量电池触点电压正常（3.8V）；
- 用万用表20kΩ档测电源IC（如PMIC）VCC引脚对地电阻，正常应为10kΩ左右，实测为0.5Ω，明显短路；
- 断开电源IC后复测,阻值恢复正常，判断电源IC损坏，更换后故障排除。
案例2：触摸失灵，测排线电阻异常
故障现象：部分区域触摸无响应。
排查步骤：
- 拆机测量触摸排线各线间电阻,正常相邻线间阻值应无穷大；
- 发现X轴与Y轴相邻两线阻值为0Ω，判断排线短路；
- 更换触摸排线后,触摸恢复正常。
相关问答FAQs
Q1：为什么测量电阻时必须断电？
A：万用表测电阻时需通过内部电池提供测试电流，若电路带电，可能导致万用表表笔电压与电路电压叠加，损坏万用表或电路元件；带电电路中的电压会干扰测量结果，导致读数错误或无法判断元件实际阻值。
Q2：在路测量电阻时，如何判断是元件损坏还是并联电路影响？
A：在路测量时，若阻值异常（如开路或短路），可先焊开元件一端，脱离电路后单独测量元件阻值，若单独测量正常，则故障可能为并联元件（如电容漏电、其他电阻短路）或电路板铜线短路；若单独测量仍异常，则可确定元件损坏，测量滤波电容并联的电阻时，电容漏电可能导致电阻阻值偏小，需拆下电容复测。
