电子鼻系统原理与技术如何实现？-晟辉智能制造

电子鼻系统是一种模拟人类嗅觉功能的智能检测技术,通过传感器阵列、信号处理和模式识别相结合，实现对复杂气体成分的定性或定量分析，其核心原理在于利用不同材料对气体的选择性响应特性，结合多传感器融合与算法模型，解决传统单一传感器检测精度低、抗干扰能力差等问题，以下从技术原理、核心组成、关键技术及发展应用等方面展开详细阐述。

（图片来源网络，侵删）

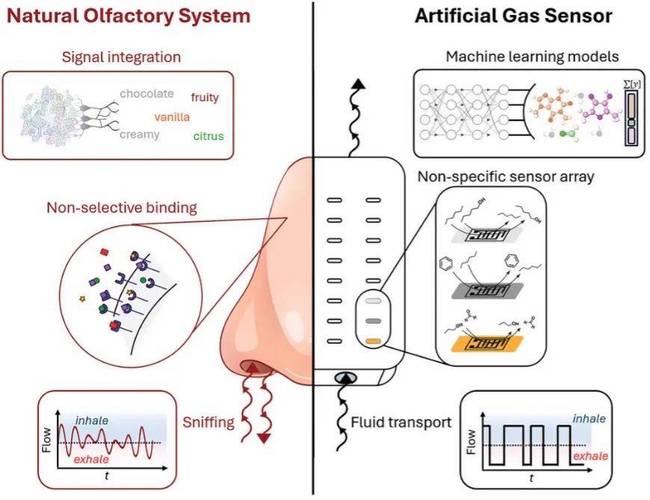

系统基本原理

电子鼻的检测过程基于“气味指纹”识别概念，当待测气体与传感器阵列接触时，气体分子与敏感材料发生物理或化学作用（如吸附、反应、吸脱附等），导致传感器电学特性（如电阻、电容、电流等）发生变化，这种变化是多维、非线性的，每个传感器对特定气体表现出不同的响应模式，整个阵列则构成独特的“响应图谱”，通过预处理算法提取特征，再利用模式识别模型（如PCA、神经网络、支持向量机等）将图谱与已知气味数据库比对，实现气体种类、浓度或品质的判断，在食品新鲜度检测中，腐败过程产生的挥发性有机物（VOCs）会导致传感器阵列产生特定响应信号，系统通过分析信号模式判断是否变质。

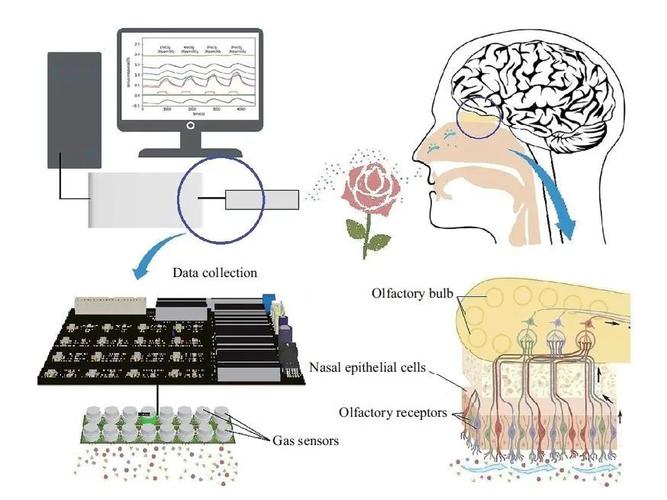

核心组成与技术模块

电子鼻系统通常由采样单元、传感器阵列、信号处理单元和模式识别单元四部分构成，各模块的技术细节如下：

采样单元

采样单元负责对待测气体进行预处理,包括进样、富集、过滤等步骤，确保传感器接触的气体符合检测要求，关键技术包括：

动态顶空采样：通过加热或搅拌加速样品中VOCs释放，结合载气（如空气）将气体输送至传感器，适用于固体/液体样品（如水果、酒类）。
在线采样：通过管道直接采集环境气体，配备流量控制阀和湿度/温度调节模块，消除干扰因素（如湿度对传感器的影响）。
微流控技术：利用微通道实现气体精准分流和混合，提高采样效率和重复性。

传感器阵列

传感器阵列是电子鼻的“嗅觉受体”，其性能直接决定系统灵敏度与选择性，常用传感器类型及原理如下：

（图片来源网络，侵删）

传感器类型	敏感材料	响应机制	优点	缺点
金属氧化物半导体	SnO₂、ZnO、WO₃	气体吸附导致电阻变化	灵敏度高、稳定性好	工作温度高（200-400℃）
电化学传感器	电解质、贵金属电极	气体参与电化学反应产生电流	选择性好、线性范围宽	寿命短、易受干扰
导电聚合物传感器	聚苯胺、聚吡咯	气体吸附引起聚合物链构象变化	室温工作、成本低	长期稳定性差
压电传感器	石英晶体、SAW器件	气体吸附导致质量负载变化	灵敏度高、响应快	对湿度敏感
光纤传感器	荧光染料、金属有机框架	气体引起荧光强度/波长变化	抗电磁干扰、可远程检测	成本高、标定复杂

阵列设计需考虑传感器互补性,例如混合金属氧化物与导电聚合物，可覆盖不同极性气体，提升整体识别能力。

信号处理单元

传感器输出的原始信号通常存在噪声、漂移和非线性问题，需通过预处理提取有效特征：

滤波去噪：采用小波变换、移动平均等方法消除高频噪声。
基线校正：通过差分、归一化（如最大值归一化）消除传感器漂移。
特征提取：提取稳态值、动态响应斜率、积分面积等特征，或采用主成分分析（PCA）、线性判别分析（LDA）降维。

模式识别单元

模式识别是实现气味分类的核心,常用算法包括：

统计方法：PCA用于数据降维可视化，LDA优化类间分离度，适用于简单气味区分。
机器学习：人工神经网络（ANN）模拟生物神经元连接，处理非线性数据；支持向量机（SVM）通过核函数解决高维分类问题；随机森林集成多决策树，提升鲁棒性。
深度学习：卷积神经网络（CNN）自动提取空间特征，循环神经网络（RNN）处理时序信号，适用于复杂场景（如疾病诊断）。

关键技术挑战与发展趋势

传感器稳定性：长期使用中敏感材料易老化，需开发自校准算法或新型纳米材料（如石墨烯、MOFs）提升稳定性。
选择性优化：单一传感器难以区分结构相似气体，可通过阵列集成机器学习模型或引入气相色谱预分离技术。
微型化与集成：结合MEMS技术实现传感器阵列微型化，开发便携式电子鼻，满足现场检测需求。
多模态融合：结合光谱、质谱等技术，构建“电子鼻+电子舌”多传感器系统，提升检测准确性。

应用领域

电子鼻已广泛应用于食品工业（如新鲜度、品质分级）、环境监测（有害气体检测）、医疗诊断（疾病呼气标志物分析）、公共安全（爆炸物、毒品识别）等领域，在肺癌筛查中，电子鼻通过分析患者呼气中的VOCs（如烷烃、醛类）特征，可实现无创早期诊断。

（图片来源网络，侵删）
