高压开关触头作为电力系统中控制与保护电路的核心部件,其性能直接关系到电网的安全稳定运行，触头技术要求涵盖材料特性、结构设计、电气性能、机械寿命及环境适应性等多个维度，需通过严格标准确保其在复杂工况下的可靠工作。
（图片来源网络，侵删）
材料性能要求
触头材料是决定其性能的基础,需满足高导电性、高耐电弧性、高耐磨性及抗熔焊性等核心要求。
- 导电材料：常用紫铜、银铜合金（如AgCu80/20）、银石墨等，其中银基材料因导电率（≥61% IACS）高于纯铜且抗氧化性更优，成为主流选择，AgSnO₂（氧化锡银）材料通过细化晶粒提升耐电弧性，适用于频繁操作场景；Cr-Cu（铬铜）合金则通过铬元素弥散强化，提高机械强度与抗软化温度（≥600℃）。
- 耐电弧材料：在分断大电流时，触头需承受电弧高温（可达数千摄氏度）而不发生严重烧蚀，常用材料包括WCu（钨铜）复合材料，其钨骨架提供高耐弧性，铜相保证导电性，尤其适用于中高压真空开关；AgMeO（金属氧化物银，如AgCdO、AgZnO）材料通过氧化物分解吸收电弧能量，减少材料转移。
- 接触电阻稳定性：材料需具备低且稳定的接触电阻，通常要求≤50μΩ（额定电流下），通过添加微量元素（如稀土元素）或采用真空热处理工艺，可降低表面氧化膜形成速率，确保长期运行中电阻波动≤10%。
结构设计与机械性能
触头结构需兼顾分合闸速度、电弧控制及机械寿命，同时满足动热稳定性要求。

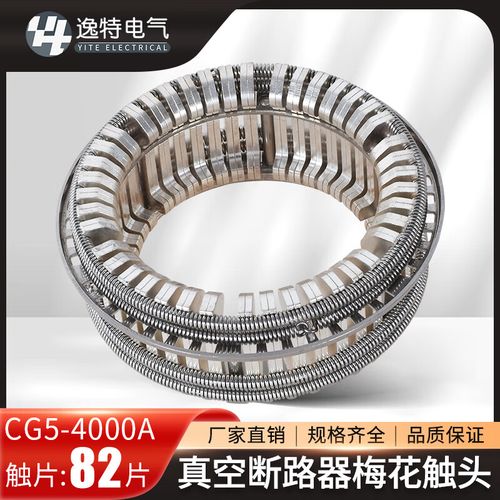

- 结构形式：常见有对接式（如刀开关）、梅花触头（如GIS开关）及真空灭弧室中的杯状触头，梅花触头通过多瓣触指设计增大接触面积，降低接触电阻；杯状触头利用特殊形状引导磁场，使电弧在触头表面快速运动，减少局部烧蚀。
- 机械参数：触头超程（分合闸时触头的额外移动距离）需控制在0.5-3mm，确保触头磨损后仍能保持足够接触压力；分合闸速度需匹配系统要求，如10kV开关分闸速度通常为1.2-1.8m/s，避免因速度过慢导致电弧燃弧时间过长，或速度过快产生机械冲击。
- 机械寿命：根据应用场景不同，要求差异显著，负荷开关需满足≥5000次操作，而断路器要求≥10000次，真空断路器甚至可达20000次以上，需通过优化触头材料硬度（如布氏硬度≥100HB）及弹簧设计，确保长期操作后触头变形量≤5%。
电气性能与分合闸能力
触头需可靠承载额定电流并安全分合故障电流,这是其核心功能要求。
- 载流能力：在额定电流（如630A-4000A）下，触头温升需≤50K（环境温度40℃时），避免因过热加速材料老化，通过增加触头截面积（如采用多触指并联）或采用高效散热结构（如散热筋设计）可实现温升控制。
- 分断能力：需满足额定短路开断电流（如20kA-63kA）要求，分断时不发生触头熔焊或爆炸，真空触头需在分断后介质强度恢复时间≤10ms，SF₆触头则需保证气体灭弧室压力稳定（0.4-0.6MPa）。
- 电寿命：在额定操作电压下，触头需耐受一定次数的额定电流分合（如1000次），且分合后主要性能参数（接触电阻、尺寸）变化不超过允许范围，10kV真空断路器在额定电流分合1000次后，触头烧蚀深度应≤0.5mm。
环境适应性与可靠性
触头需适应不同安装环境,确保长期稳定运行。
（图片来源网络，侵删）
- 温度与湿度：在-40℃~+70℃环境温度下，材料不发生脆化或软化；相对湿度≤95%时，触头表面应具备防氧化处理（如镀银层厚度≥5μm）。
- 耐腐蚀性：在含硫、盐雾等腐蚀环境中，需采用不锈钢基体或防腐涂层（如达克罗涂层），避免材料电化学腐蚀导致接触电阻剧增。
- 密封性：对于封闭式开关（如GIS、环网柜），触头结构需满足IP65防护等级，防止水分、灰尘进入导致绝缘性能下降。
制造与检测标准
触头制造需符合GB/T 11022-2025《高压开关设备和控制设备标准的共用要求》及IEC 62271-100等标准，出厂前需通过以下检测：
- 电气试验：工频耐压试验（42kV/1min，12kV等级）、回路电阻测试（≤50μΩ）；
- 机械试验：分合闸速度特性测试、机械寿命试验；
- 材料检测：硬度测试、导电率测试、金相分析。
相关问答FAQs
Q1：为什么高压开关触头多采用银基合金而非纯铜？
A1：纯铜虽导电率高，但易氧化导致接触电阻增大，且耐电弧性差，频繁分合时易熔焊，银基合金（如AgCu、AgSnO₂）导电率接近纯铜（≥61% IACS），且抗氧化性更强，银的熔点（961℃）高于铜（1083℃），耐电弧烧蚀性能更优，可显著提升触头在电弧环境下的使用寿命和可靠性。
Q2：如何判断触头是否需要更换？
A2：触头更换需综合以下指标：①接触电阻超标（超过初始值1.5倍或厂家规定值）；②触头烧蚀深度超过设计值（如真空触头烧蚀≥1mm）；③机械变形导致超程不满足要求（如超程<0.3mm）；④分合闸速度下降超过15%，若触头表面出现严重裂纹、熔焊坑或材料变色，也需立即更换，避免引发短路或拒动故障。
