格力Q空调电源电路维修是空调维修中的关键环节,电源电路作为空调正常工作的“心脏”，一旦出现故障，会导致空调无法启动、显示异常、制冷制热效果差等问题，维修时需遵循安全规范，结合电路原理逐步排查，确保维修效率和安全性。
格力Q空调电源电路结构与常见故障点
格力Q空调电源电路主要由电源输入模块、整流滤波电路、开关电源电路、保护电路及控制电路组成，各部分功能及常见故障点如下：
| 电路模块 | 主要功能 | 常见故障点 |
|---|---|---|
| 电源输入模块 | 接市电，提供基础电源 | 保险管熔断、电源线破损、插头接触不良、压敏电阻击穿 |
| 整流滤波电路 | 将交流电转换为直流电，稳定电压 | 整流桥二极管击穿、滤波电容鼓包/漏液/失效、电感烧毁 |
| 开关电源电路 | 产生多路直流电压供各模块工作 | 开管（MOSFET）击穿、变压器损坏、PWM控制器异常、反馈电路电阻/电容变质 |
| 保护电路 | 过压、过流、过热保护 | 保险丝熔断、稳压二极管击穿、热敏电阻失效 |
| 控制电路 | 接收指令，控制空调运行状态 | 主芯片损坏、晶振停振、复位电路异常、驱动电路故障 |
格力Q空调电源电路维修步骤
安全准备与初步检查

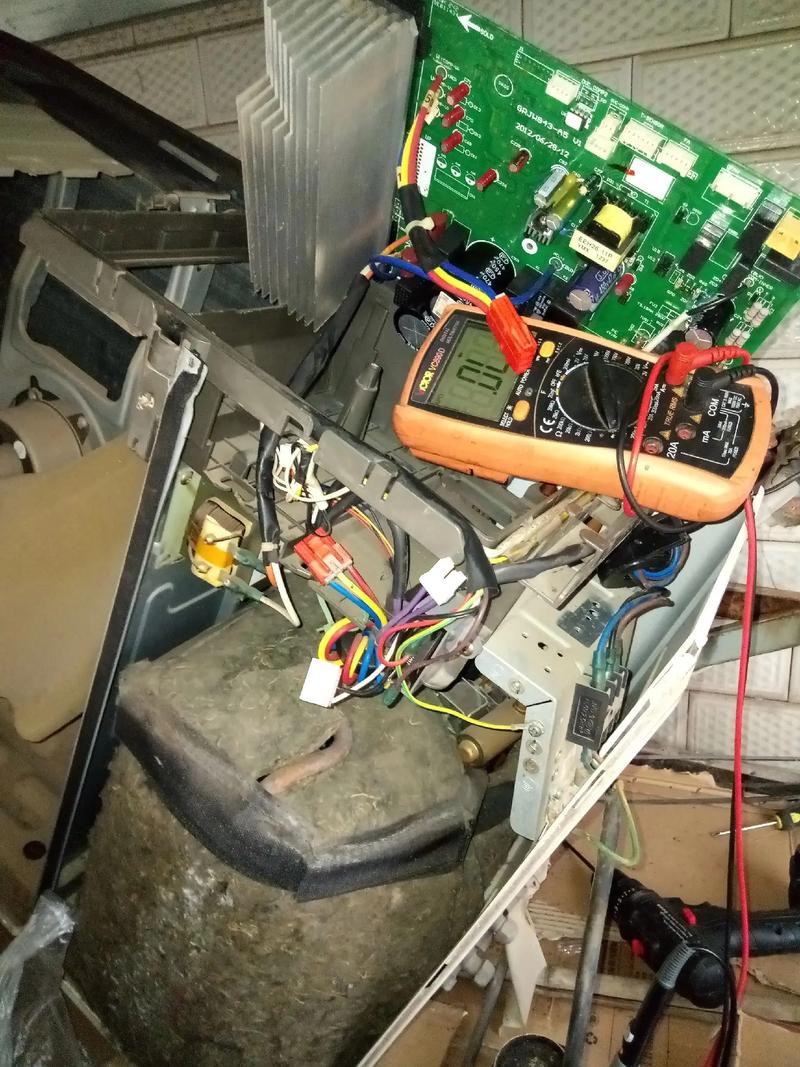

维修前务必切断电源,使用万用表电阻档测量电源插头L、N端阻值，判断是否存在短路现象，检查保险管是否熔断，若保险管发黑或熔断，需先排查后级电路短路点，切勿直接更换保险管通电，否则可能扩大故障。

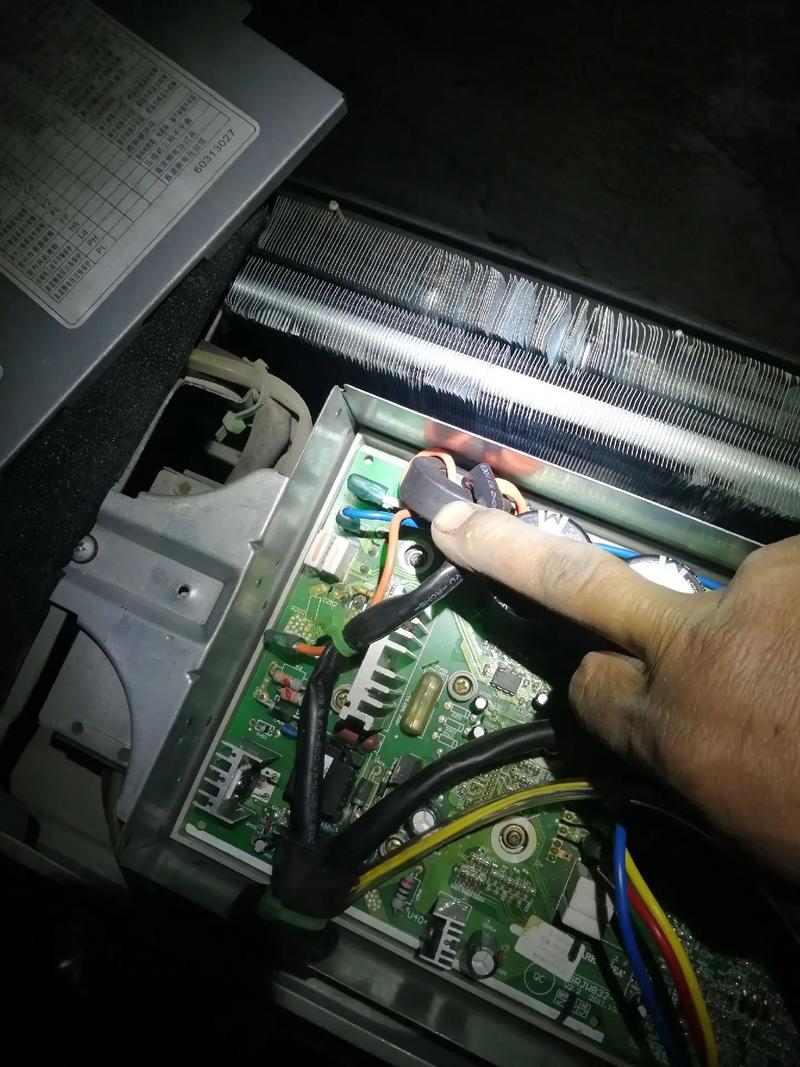

电源输入模块检测
重点检查压敏电阻（通常跨接在L、N端），若阻值接近0Ω，说明曾遭遇过高电压冲击而击穿，需更换同型号压敏电阻，同时检查电源线是否有破损、插头是否氧化，确保输入电源正常。
整流滤波电路排查
使用万用表二极管档测量整流桥四个引脚,正向导通、反向截止为正常；若某臂导通或短路，需更换整流桥，滤波电容检测包括观察是否鼓包、漏液，用万用表电容档测量容量是否偏差超过20%，或用代换法判断，电感部分需测量通断，若开路需更换同规格电感。

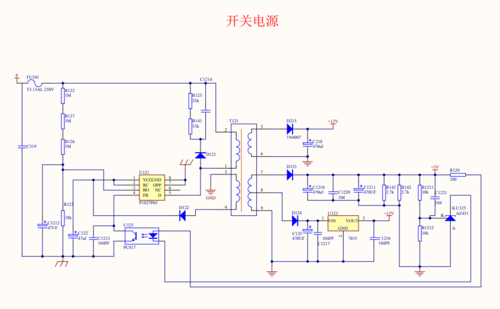

开关电源电路检修
开关电源是故障高发区,需重点检测：
- 开关管（MOSFET）：用万用表二极管档测量D、S极，若短路则开关管击穿，需检查驱动电路和PWM控制器后再更换。
- 变压器：测量初级、次级绕组阻值，若无穷大则绕组开路，需更换变压器；检查引脚是否虚焊。
- 反馈电路：检测光耦（PC817等）、稳压管（如431）、取样电阻是否变质，光耦若不导通会导致输出电压异常。
保护电路与控制电路检测
保护电路中,若保险丝熔断且后级无短路，需检查热敏电阻是否失效，控制电路部分，测量主芯片供电电压（通常为+5V或+3.3V），若电压异常，检查供电电路；用示波器检测晶振是否起振，复位电路电压是否正常。
维修注意事项
- 元件代换原则：更换元件需严格匹配参数，如开关管的耐压值、电流值，电容的容量、耐压值，避免因参数差异导致新故障。
- 焊接工艺：更换贴片元件时需使用恒温烙铁，防止静电损坏芯片，焊接后需清理焊锡，避免短路。
- 电压测量：开关电路部分存在高压，测量时需使用高压探头，注意安全距离，避免触电。
- 负载测试：修复电源板后，建议先不连接主板，接假负载（如灯泡）测试输出电压是否稳定，确认无误后再通电试机。
相关问答FAQs
Q1：格力Q空调通电后无反应，指示灯不亮，如何排查？
A：首先检查电源插座是否有电，电源线是否正常，若电源正常，拆开空调外壳，检查保险管是否熔断，若保险管熔断，需进一步检测压敏电阻、整流桥、开关管是否击穿；若保险管未熔断，则检查电源板输出电压是否正常，如+12V、+5V等有无输出，若无输出则多为开关电源电路故障。
Q2：格力Q空调电源板维修后输出电压不稳定，可能导致什么问题？如何解决？
A：输出电压不稳定可能导致空调主板工作异常，出现频繁重启、显示乱码、压缩机不启动等现象，原因通常是滤波电容失效、反馈电路元件变质或开关管性能不良，解决方法：用示波器检测各路输出电压波形，若纹波过大，更换滤波电容；若电压波动明显，检查光耦、431稳压管及取样电阻，确保反馈回路正常；必要时更换开关管或PWM控制器。
