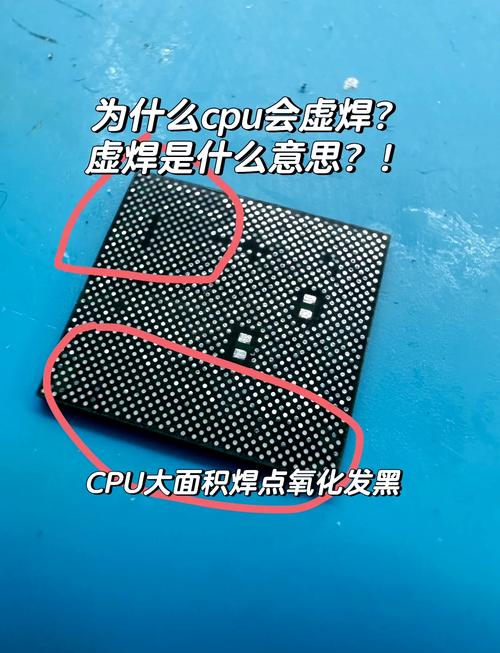

手机CPU虚焊维修是电子维修中技术难度较高的操作，需要维修人员具备扎实的理论基础、精细的操作手法和专业的工具设备，虚焊通常是由于芯片长时间高温工作、外力冲击或 manufacturing缺陷导致焊球与PCB焊盘之间出现连接不良，表现为手机开机无反应、不定时重启、功能模块失效（如摄像头、WiFi异常）等故障，以下从维修前准备、操作步骤、注意事项及工具使用等方面详细解析维修技巧。
维修前需明确故障是否由虚焊引起，可通过观察法（检查芯片是否有明显物理损伤、鼓包）、测量法（用万用表二极管档测芯片对地阻值是否异常）、加压法（用绝缘工具轻压芯片观察故障是否变化）初步判断，必要时借助专业设备如X光机检测内部焊球连接情况，确认虚焊后，需准备专业工具：恒温焊台（建议选择温度可调、出风量稳定的型号，如850型）、热风枪（配合不同口径喷嘴）、BGA返修台（精准控温）、放大镜或显微镜（观察细节）、助焊膏（无铅专用）、吸锡线、天那水（清洁用）、镊子、植锡工具（含钢网、锡膏）等，操作环境需保持整洁、防静电，操作人员应佩戴防静电手环,避免静电击穿芯片。

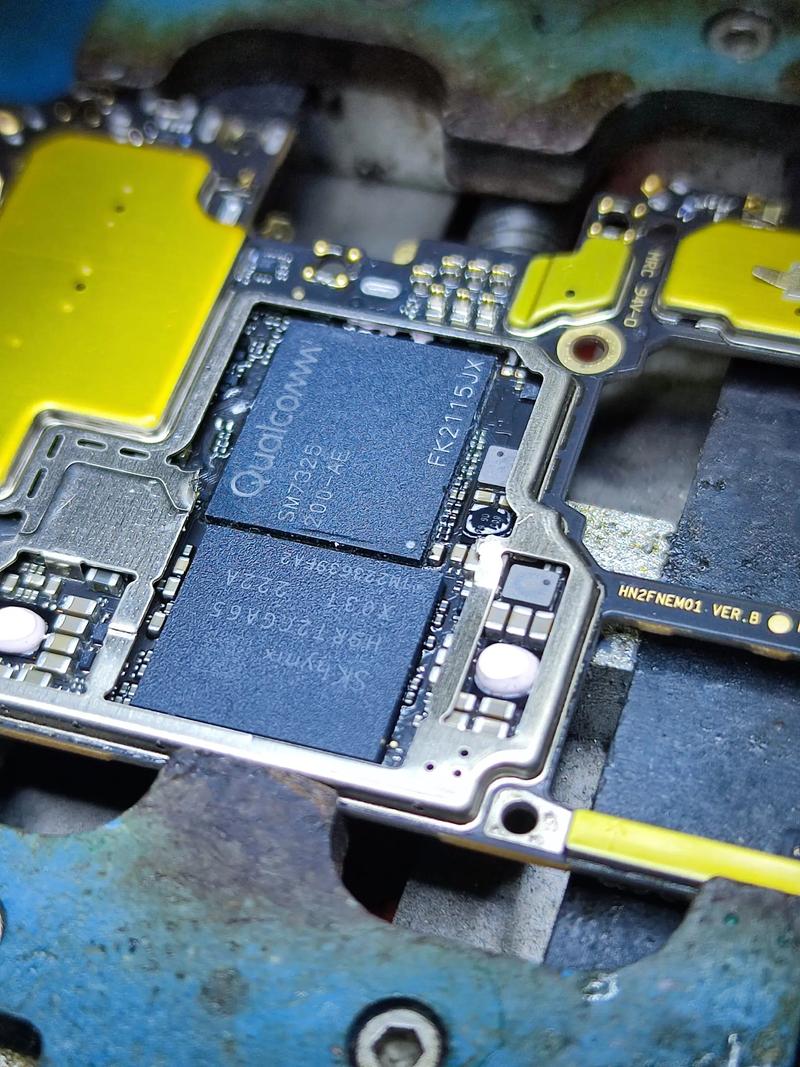

拆卸CPU是维修的关键步骤，将手机主板放置在平整防静电工作台上，用热风枪均匀预热主板（温度控制在150℃左右，风速调至中低档），避免局部受热导致PCB变形，更换适合CPU尺寸的喷嘴，将焊台温度调至380-420℃（无铅焊锡熔点较高），风速调至3-5档，对CPU四周进行加热，加热过程中需保持均匀移动，确保芯片受热均衡，当焊锡完全熔化（约30-60秒），用镊子轻轻夹起CPU，动作要平稳，避免用力过猛导致焊盘脱落，取下CPU后，立即用吸锡线清理PCB焊盘上的残留焊锡，确保焊盘平整无氧化,若有氧化可用天那水清洁后涂少量助焊膏。
清理完成后需进行植锡操作，根据CPU焊球间距选择合适目数的钢网，将钢网对准焊盘位置，均匀涂抹锡膏（建议选用含银量较高的锡膏，增加导电性和机械强度），用刮刀将锡膏均匀刮过钢网，确保每个焊孔都填满锡膏，随后将CPU放置在植锡台上，对准焊盘位置，用热风枪进行加热（温度控制在300-350℃，风速2档），待锡膏完全熔化形成饱满的焊球后，自然冷却，检查焊球是否均匀、有无连锡,若有连锡可用吸锡针或刀片小心清理。
焊接CPU，将植好锡的CPU对准PCB焊盘，确保位置准确（可通过主板上的定位标记或参考点对位），用镊子固定后，用热风枪进行焊接，加热时从芯片边缘开始，缓慢移动至中心，温度控制在360-400℃，风速3档，待焊锡完全熔化并形成光滑的焊点后停止加热，自然冷却（急冷可能导致焊点开裂），冷却后用放大镜检查焊点是否饱满、有无虚焊或连锡，必要时可使用万用表测芯片对地阻值是否正常,或通过开机测试验证功能是否恢复。
维修过程中需特别注意：温度控制是核心，过热会导致PCB烧焦、芯片损坏，温度不足则焊锡熔化不彻底；操作时避免用力挤压芯片，防止焊盘脱落；植锡时锡膏量要适中，过多易连锡，过少则导致焊接不良；全程保持防静电措施，避免设备二次损伤，对于虚焊面积较大或多次维修的CPU，建议使用BGA返修台进行精准控温,提高维修成功率。
相关问答FAQs
Q1：手机CPU虚焊后，能否通过简单加压临时解决？
A1：临时加压法仅适用于应急测试，无法彻底解决虚焊问题，加压虽可能暂时恢复接触，但手机使用中震动、温度变化会导致接触再次失效，且长期加压会加速焊盘老化，甚至扩大故障范围，建议通过专业植锡焊接彻底修复，确保长期稳定性。
Q2：维修CPU虚焊时，为何需要预热主板？
A2：预热主板可减少CPU与PCB之间的温差，避免加热时因热胀冷缩导致PCB变形或分层，预热能降低焊锡熔化所需的温度，减少热风枪对芯片和周边元件的冲击，降低维修风险，提高焊接成功率，一般预热温度控制在150℃左右，时间约1-2分钟。
