灯管电子镇流器是荧光灯照明系统中的核心部件，其作用是将市电转换为适合灯管工作的高频交流电，同时实现灯管的启动和稳定运行，由于电子镇流器内部包含大量电子元件，长期使用后可能出现故障，掌握基本的维修方法和步骤对于延长灯具使用寿命、降低更换成本具有重要意义,以下是电子镇流器维修的详细流程和注意事项。

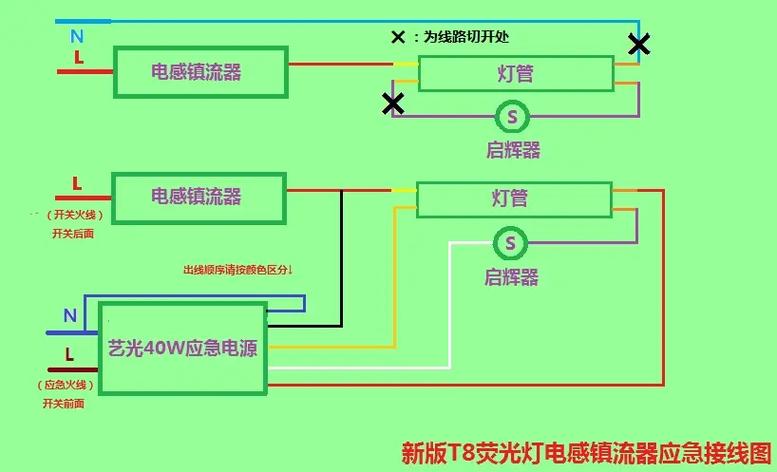

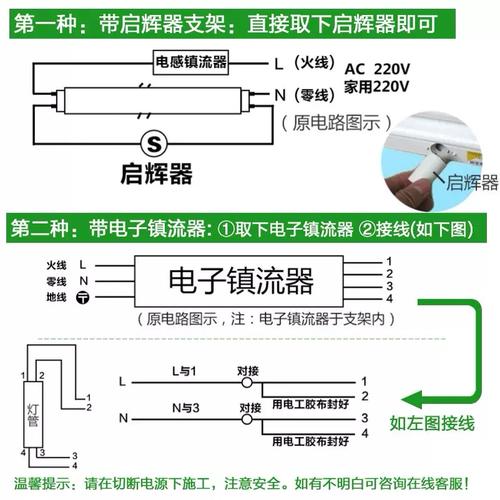

维修电子镇流器前，必须首先确保断电操作，直接接触市电可能导致触电危险，因此需要关闭灯具电源开关，并使用验电笔或万用表确认输入端无电压，应将电子镇流器从灯具中拆卸下来，通常需要拆除外壳螺丝，断开与灯管、电源线的连接，注意记录各接线位置,避免重新安装时出错。
外观检查是维修的第一步，仔细观察电子镇流器外壳是否有烧焦、变形、裂缝等现象，这些往往是内部元件损坏的外部表现，检查输入输出端子是否有松动、氧化或烧蚀痕迹，闻一下是否有焦糊味，若有异味说明内部可能存在过热损坏的元件，观察电路板上的元件是否有明显的鼓包、漏液、烧黑或引脚断裂等情况,这些直观现象能帮助快速定位故障范围。
在初步检查后，需使用万用表进行电阻测量，以判断元件的基本状态，首先将万用表调至电阻档，红黑表笔并联在输入电源端子上，正常情况下应呈现较高阻值（通常在几百千欧以上），若阻值接近零，说明输入端存在短路故障，可能是压敏电阻、滤波电容或整流桥损坏，接着测量滤波电容的充放电情况，将电容两端短路放电后，用万用表电阻档测量，若指针无摆动或阻值很小，说明电容已失效，对于整流桥，需分别测量四个二极管的正向和反向电阻，正向电阻应较小（几百欧），反向电阻应很大（无穷大），若测量结果异常,则整流桥可能击穿。
高频振荡电路是电子镇流器的核心部分，主要由开关管（如MOSFET或三极管）、振荡芯片（如KA7524、IR2153等）、高频变压器等组成，维修时需重点检查开关管是否击穿，可用万用表二极管档测量其三个引脚间的阻值，若D-S极或G-S极之间短路，则开关管损坏，振荡芯片的供电端（通常为VCC脚）应有正常电压（如12-20V），若无电压，需检查启动电阻是否开路；若有电压但芯片不工作，可能是芯片本身损坏，高频变压器的初级、次级线圈是否通断也可通过万用表电阻档测量,若阻值无穷大说明线圈开路。
保护电路的故障也是常见原因，电子镇流器通常包含过压保护（压敏电阻）、过流保护（保险丝或温度保险）等元件，压敏电阻在市电电压过高时会击穿短路，导致输入电流过大，若发现压敏电阻表面有裂纹或碎裂，需更换同型号产品，温度保险通常串联在电路中，当内部温度超过设定值时会熔断断开，可用万用表测量其通断状态，若断路则需更换，同时需检查导致过热的原因（如散热不良、元件短路等），谐振电容（通常与灯管串联）的失效会导致灯管无法启动或亮度不足,需用万用表或电容表测量其容量是否与标称值相符。
对于灯管不亮或闪烁的故障，除检查镇流器外，还需排除灯管本身的问题，可将灯管安装到已知正常的镇流器上测试，若灯管仍不亮，则说明灯管已损坏，若更换灯管后故障依旧，则应重点检查镇流器输出端的高频电压是否正常，可用示波器测量输出波形，正常情况下应为高频交流电压（频率约20-50kHz，幅值数百伏），若无输出或波形异常,需检查振荡电路和输出驱动电路的元件。
维修过程中，更换元件时需注意参数匹配，滤波电容的耐压值必须高于市电峰值电压（如220V市电需耐压400V以上），容量误差应在±20%以内；开关管的耐压、电流参数需与原型号相同或更高；振荡芯片需替换为兼容型号，焊接元件时，电烙铁温度不宜过高（约350℃），焊接时间不宜过长（不超过3秒），避免损坏电路板或元件，焊接后需检查焊点是否牢固、有无短路,特别是高压部分的焊点需确保绝缘良好。
维修完成后，需进行通电测试，首先不连接灯管，单独给镇流器通电，测量输出端电压是否正常，若无异常再将灯管连接好进行测试，测试过程中需注意观察镇流器是否有异响、异味或过热现象，若有应立即断电检查，对于修复后的镇流器，建议进行老化测试，连续工作2-3小时,确保稳定性。
在维修电子镇流器时，还需注意安全事项，由于内部存在高压电容，即使断电后仍可能存储电荷，维修前必须对电容进行放电操作，避免在潮湿环境下进行维修，防止触电或短路，对于不具备电子维修经验的用户，建议直接更换新的镇流器,以免因操作不当引发安全事故。
相关问答FAQs：
-
问：电子镇流器通电后有“嗡嗡”声，但灯管不亮，是什么原因？ 答：这种情况通常是由于镇流器内部的高频变压器或电感元件松动，导致在50Hz/60Hz工频或高频振荡时产生机械振动，可打开镇流器外壳，检查变压器、电感的固定螺丝是否松动，或用绝缘胶棒轻轻敲击元件，观察声音变化，若松动需重新固定，若元件损坏则需更换同型号产品，滤波电容失效也可能导致工频干扰，产生嗡嗡声,需检查电容是否鼓包或容量下降。
-
问：维修电子镇流器时，如何判断振荡芯片是否损坏？ 答：判断振荡芯片是否损坏可分三步：第一步测量芯片供电脚（如VCC脚）电压，若无电压，检查启动电阻是否开路或供电电路是否有断路；第二步若有正常供电但芯片不工作，用示波器测量输出脚（如输出驱动脚）是否有高频脉冲信号，若无信号且外围元件正常，则芯片可能损坏；第三步测量芯片对地电阻，与正常值对比，若阻值异常（如对地短路），则芯片已损坏，需要注意的是，部分芯片在保护状态下会停止工作,需先排除保护电路故障后再判断芯片状态。
