电子电路维修是电子技术领域的重要实践技能,掌握系统化的维修方法能够快速定位故障并解决问题，以下从维修流程、常用工具、故障诊断技巧及注意事项等方面进行详细阐述，并结合PDF资料的特点总结实用要点，电子电路维修方法PDF通常作为技术文档，会整合理论知识和实操案例，帮助维修人员高效学习和应用。

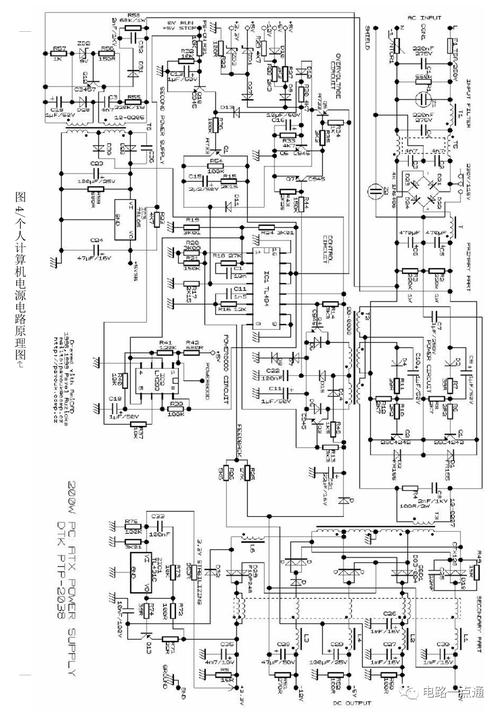

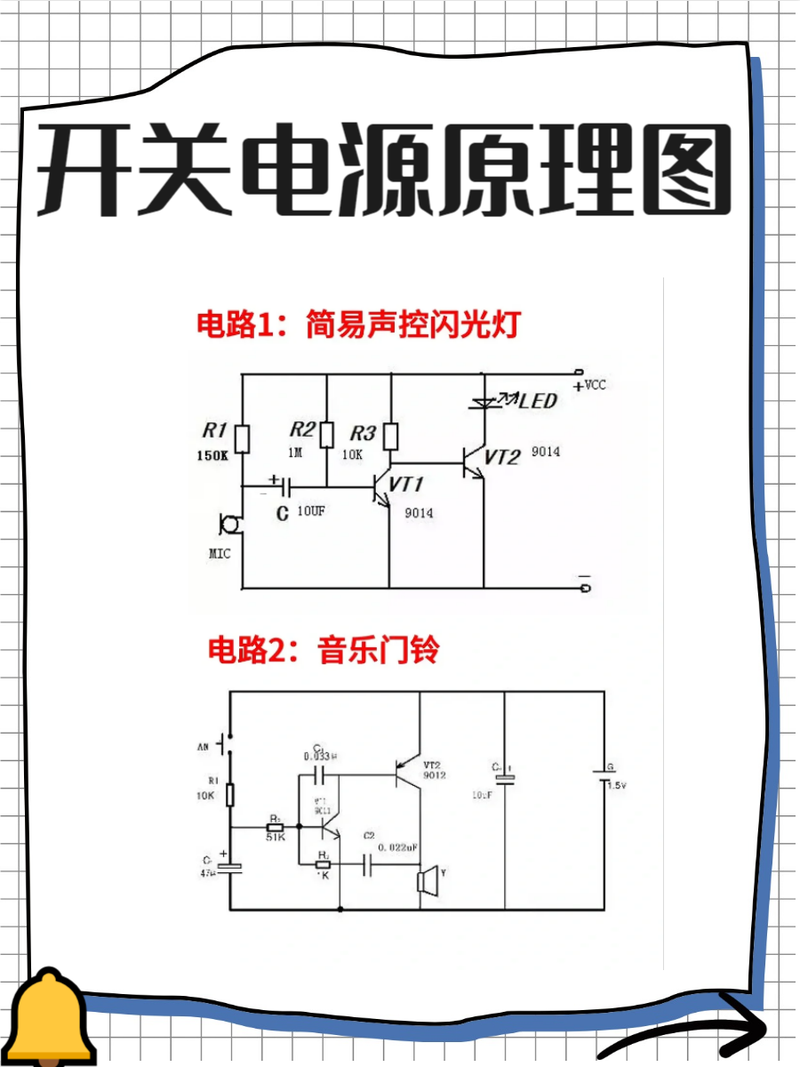

维修电子电路需遵循规范的流程,首先应进行直观检查，观察电路板是否有明显的烧焦、元件破裂、虚焊或短路痕迹，同时检查电源线、接口等外部连接是否正常，通过询问设备使用者了解故障发生前的现象、使用环境及操作历史，为故障分析提供线索，在不通电的情况下使用万用表测量电阻、电容、二极管等元件的参数，判断是否开路、短路或参数异常，对于复杂电路，可借助电路图分析信号流向，重点检测关键测试点的电压、波形是否与预期值一致，PDF资料中通常会附有典型电路图和测试点参数表，便于维修人员对照排查。
常用工具在维修中不可或缺,万用表是最基础的工具，用于测量电压、电流、电阻等；示波器则用于观察信号波形，分析电路动态特性；电烙铁和热风枪用于元件拆卸与焊接，操作时需注意温度控制，避免损坏电路板；放大镜或显微镜可帮助观察微小元件的焊接情况；编程器用于修复或更新芯片固件，PDF资料中往往会详细说明各类工具的使用方法和注意事项，例如示波器的探头选择、接地技巧等，确保测量数据的准确性。

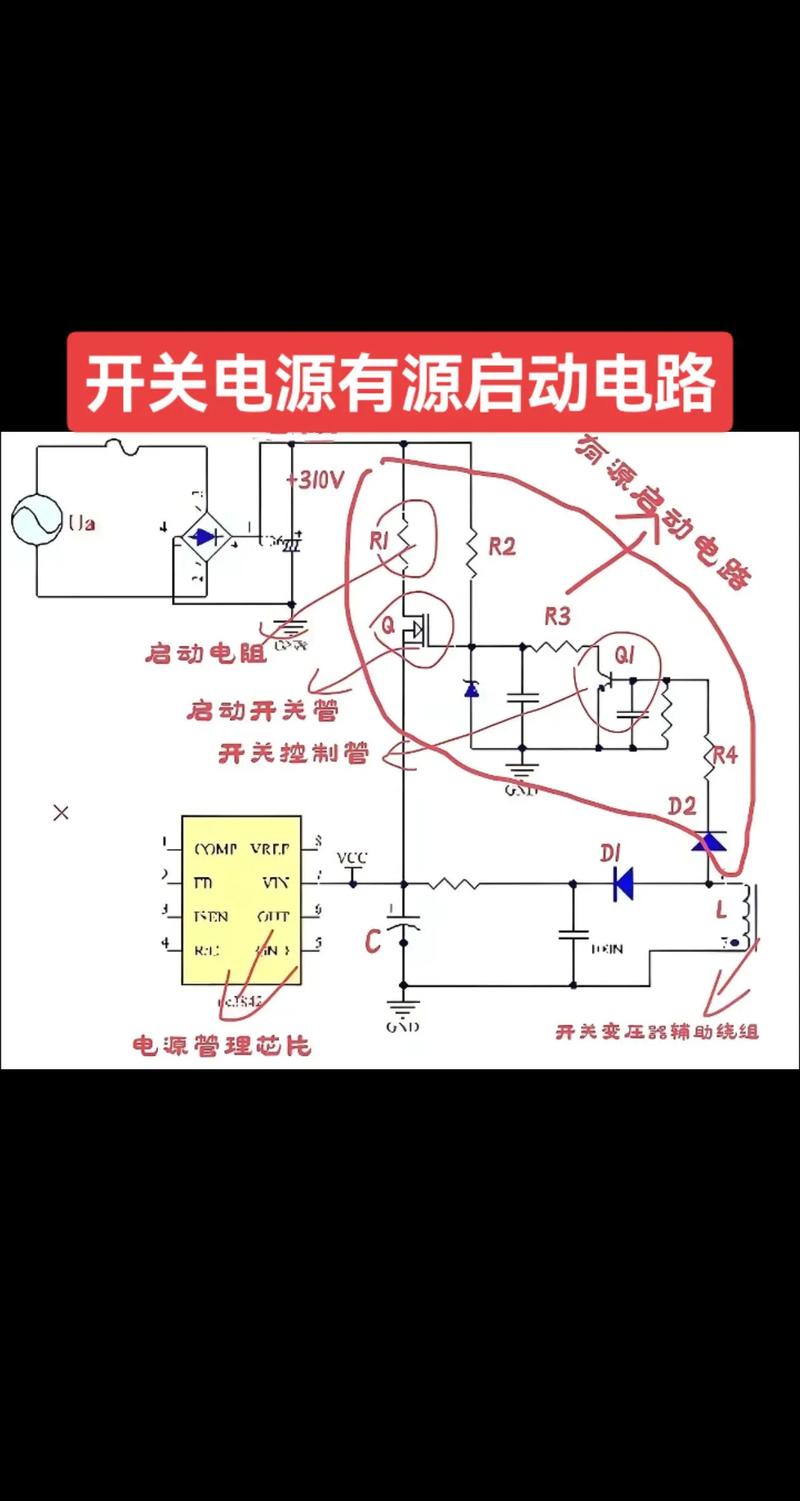

故障诊断技巧是维修的核心,常用方法包括分段排查法、替换法、对比法等，分段排查法将电路按功能模块（如电源模块、信号处理模块）逐步检测，缩小故障范围；替换法用已知正常的元件替换可疑元件，快速判断元件是否损坏；对比法则通过与正常设备的参数对比，找出异常点，对于数字电路，逻辑分析仪可帮助检测数据传输是否正常；对于模拟电路，需关注放大器、滤波器等关键单元的静态工作点，PDF资料中会提供大量故障案例，分析故障现象与原因的对应关系，电源输出电压偏低”可能源于整流二极管开路或滤波电容失效。
维修过程中需注意安全事项,首先确保设备断电并放电，避免电容残留电荷造成触电或元件损坏；操作静电敏感元件（如CMOS芯片）时需佩戴防静电手环，防止静电击穿；焊接时避免虚焊、短路，焊后需清洁助焊剂残留，维修记录的整理也至关重要，包括故障现象、检测数据、更换元件等信息，既便于后续追溯，也能为PDF资料的更新提供实际案例支持。
相关问答FAQs：
-
问：电子电路维修中，如何判断电容是否损坏？
答：电容损坏的常见现象包括鼓包、漏液等直观异常，使用万用表电阻档测量时，正常电容应有一定充放电过程（指针先摆动后回阻值），若阻值始终为零或无穷大，则可能短路或开路；电解电容还需注意极性是否正确，反接易导致失效，PDF资料中通常会提供电容检测的示意图和参数参考范围。 -
问：维修时电路图缺失，如何进行故障排查？
答：若无电路图，可先通过元件标识推测功能（如电阻、电容的数值标注，芯片型号查询手册），再结合电路板布局分析信号走向，重点检测电源供电路径和信号输入输出端，使用示波器追踪信号变化，结合替换法逐步排查，PDF资料中有时会提供类似故障的通用排查流程，可参考其逻辑框架进行分析。
