IGBT（绝缘栅双极型晶体管）作为现代电力电子系统的核心功率器件，其性能发挥与PWM（脉冲宽度调制）技术紧密相关，PWM技术通过调节脉冲宽度来控制输出电压或电流的平均值，实现对电机驱动、逆变器、变频器等系统的精确控制，IGBT的高开关速度和高耐压特性使其成为PWM电路的理想选择，而PWM技术的优化则能进一步提升IGBT系统的效率、动态响应和可靠性。
IGBT与PWM技术的结合原理
IGBT的PWM控制本质是通过高速开关动作将直流电压转化为一系列脉冲方波，通过改变脉冲的占空比（即脉冲宽度与周期的比值）来调节输出量，在电机控制中，PWM信号驱动IGBT的通断，控制施加到电机绕组上的平均电压，从而调节电机转速，PWM技术的核心优势在于：通过提高开关频率，可以减小输出滤波器的体积，同时提升控制精度；但开关频率的增加会导致IGBT的开关损耗上升,因此需要在开关损耗和输出波形质量之间寻找平衡。
PWM技术在IGBT系统中的关键应用
-
电机驱动控制

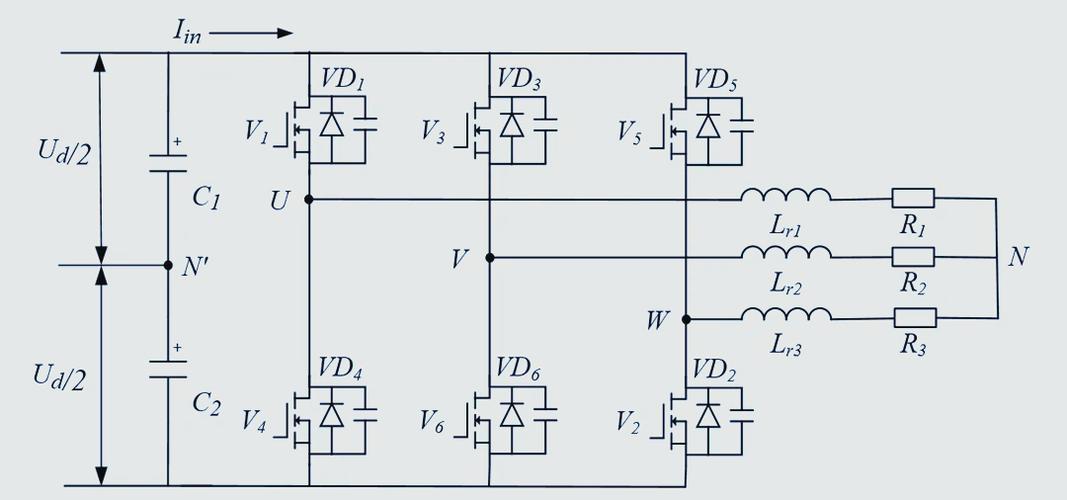

在交流电机驱动中，PWM技术常用于逆变器拓扑（如两电平、三电平逆变器），通过正弦脉宽调制（SPWM）或空间矢量脉宽调制（SVPWM），生成接近正弦波的输出电压，减少电机谐波损耗和转矩脉动，SPWM技术通过比较正弦调制波与三角载波生成PWM信号，其输出电压的基波幅值与调制比成正比,而谐波含量则取决于载波频率。 -
新能源发电系统
在光伏逆变器或风力发电变流器中，PWM技术用于控制IGBT的开关，实现直流电能到交流电能的转换，通过MPPT（最大功率点跟踪）算法与PWM调制结合，可以实时调整输出功率，提升新能源转换效率，以光伏逆变器为例，PWM技术需根据光照强度和负载变化动态调整占空比,确保始终工作在最大功率点。 -
直流母线电压调节
在开关电源（SMPS）或UPS系统中，PWM技术通过控制IGBT的导通时间，稳定直流母线电压，在Boost升压电路中，PWM信号通过调节IGBT的占空比，控制电感储能和释放能量,从而实现输出电压的稳定。

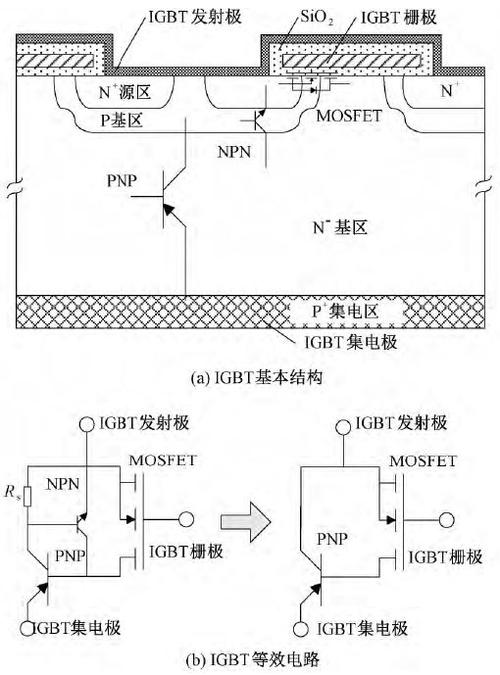

（图片来源网络，侵删）
PWM技术对IGBT性能的影响
-
开关损耗与热管理
IGBT的开关损耗包括开通损耗（Eon）和关断损耗（Eoff），与开关频率成正比，高频PWM虽可改善输出波形，但会导致IGBT结温升高，需配合散热设计（如散热器、液冷）或采用软开关技术（如ZVS、ZCS）降低损耗，在10kHz开关频率下，IGBT的开关损耗可能占总损耗的30%-50%，而频率提升至50kHz时，开关损耗占比可能超过70%。 -
电磁干扰（EMI）问题
高速PWM开关的di/dt和dv/dt会产生较强的电磁干扰，影响系统稳定性，解决方案包括：优化驱动回路布局（如缩短驱动回路长度）、增加RC缓冲电路（Snubber）或采用EMI滤波器，以三相逆变器为例，PWM信号的共模电压可能导致电机轴电流，需通过调制策略优化（如三电平PWM）抑制EMI。 -
死区时间的影响
为防止IGBT桥臂直通短路，PWM信号需设置死区时间（通常为几百纳秒至几微秒），死区时间会导致输出电压畸变，降低系统效率，在电机控制中，死区效应可能引起转矩脉动，需通过死区补偿算法（如基于电流反馈的实时补偿）进行修正。
PWM调制策略对比
下表列举了常见PWM调制策略的特点及适用场景：
| 调制策略 | 原理 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| 正弦PWM（SPWM） | 用正弦调制波与三角载波比较生成PWM信号 | 实现简单，输出谐波含量低 | 直流电压利用率低（仅0.866倍） | 中低压电机驱动、光伏逆变器 |
| 空间矢量PWM（SVPWM） | 通过合成空间矢量逼近圆轨迹电压 | 直流电压利用率高（1.15倍），谐波优 | 算法复杂，计算量大 | 高性能电机驱动、并网逆变器 |
| 优化PWM（如THD最小化） | 非均匀脉冲分布，优化特定次谐波 | 总谐波失真（THD）最低 | 实时控制难度大 | 高精度电源、电动汽车充电桩 |
| 随机PWM | 随机改变开关频率或脉冲相位 | 扩展谐波频谱，降低EMI峰值 | 控制精度略下降 | 对EMI敏感的医疗设备、航空航天 |
设计PWM系统的关键考虑因素
-
开关频率选择
需根据应用场景权衡：工业电机驱动通常采用2-10kHz以平衡损耗与噪声；消费电子电源可能采用50kHz以上以减小滤波器体积；新能源汽车逆变器则采用8-20kHz兼顾效率与噪声。 -
IGBT驱动电路设计
驱动电路需提供足够的栅极电流（通常为±2A至±6A）以快速充放电IGBT的米勒电容，同时具备过流保护和欠压锁定功能，采用专用驱动芯片（如2ED020I12-F）可提升系统可靠性。 -
散热与热仿真
通过有限元分析（如ANSYS Icepak）仿真IGBT的结温分布，确保其在额定结温（通常为150℃或175℃）以下工作，对于高频PWM系统,需关注开关瞬态的热应力积累。
相关问答FAQs
Q1：PWM频率过高会导致IGBT失效吗？
A1：是的，PWM频率过高会显著增加IGBT的开关损耗，导致结温持续升高，若散热设计不足，可能引发热失控，造成IGBT永久性损坏（如焊料融化、芯片烧毁），需根据 datasheet 中的开关损耗曲线，结合散热条件选择合适的频率，并预留一定的温度余量（如结温不超过最大值的80%）。
Q2：如何减少PWM系统中的共模电压问题？
A2：共模电压主要由PWM信号的dv/dt和寄生电容耦合产生，解决方案包括：① 采用三电平或五电平PWM拓扑，降低dv/dt；② 在电机输出端安装共模扼流圈或EMI滤波器；③ 优化调制策略，如使用主动电压矢量消除共模电压；④ 增强系统接地设计,减少接地阻抗。
