以下是等声级线图在编制过程中需要满足的全面技术要求,通常遵循国家标准（如中国的GB/T 15190、GB 3096等）和国际惯例。

（图片来源网络，侵删）

总体原则

科学性与准确性：图中的声级数据必须来源于科学、规范的监测或计算方法，真实反映噪声源的分布和影响。
规范性与一致性：图的编制方法、坐标系、符号、图例、颜色等应符合国家或行业现行标准，确保不同项目或时期的图件具有可比性。
清晰性与易读性：图面应布局合理，要素清晰，色彩分明，便于非专业人士（如公众、管理者）快速理解噪声分布状况。
实用性与法律效力：图件应能直接服务于规划决策、项目审批、环境管理，并作为法律文件或技术附件。

编制方法与数据来源

这是等声级线图的技术核心,直接决定了图的准确性。

数据来源：

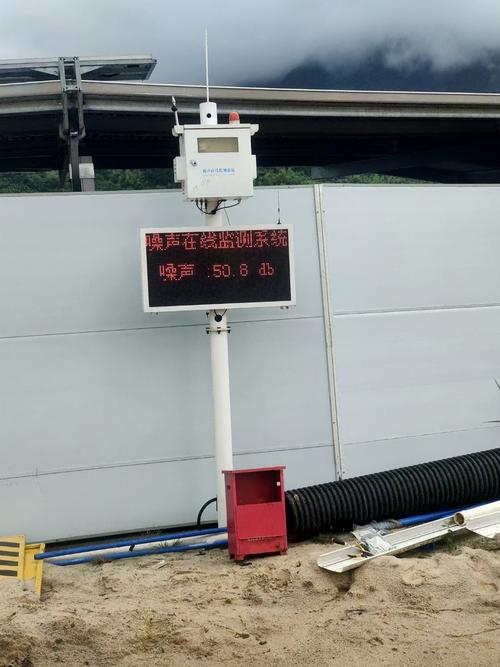

- 现场实测法：适用于现有建成区或复杂声环境。
  - 测点布设：需根据声源特性、地形、建筑布局科学布点，通常采用网格布点法（如100m x 100m或200m x 200m）和关键敏感点（如居民楼、学校、医院）加密布点。
  - 测量条件：应选择具有代表性的时段（如昼间、夜间、交通高峰期），气象条件符合标准要求（如无雨、无雪、风速小于5m/s），并记录测量时的背景噪声、声源工况等。
- 模型计算法：适用于规划区域或新建项目。
  - 模型选择：应选择成熟、可靠的噪声预测模型，如Cadna/A、SoundPLAN、ISO 9613系列标准等。
  - 输入参数：模型输入的参数必须经过核实，包括：
    - 声源数据：交通流量、车速、车型比例；工业设备的声功率级、位置、运行时间；社会生活噪声源等。
    - 地理数据：高精度数字高程模型、建筑物轮廓及高度、地面属性（如草地、沥青、混凝土）。
    - 气象数据：长期平均的温湿度、风速和风向。
- 混合法：结合实测数据对模型进行校准和验证，提高计算精度。

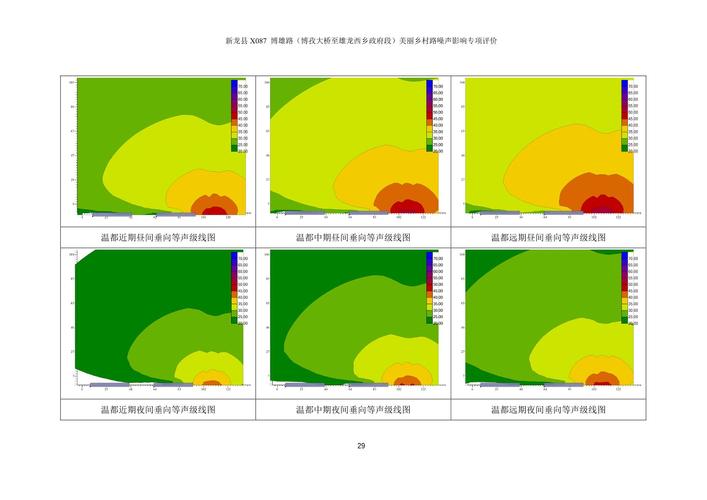

等声级线的绘制：
- 插值方法：在离散的测点或计算节点数据基础上，需采用合适的空间插值算法（如克里金法、反距离加权法）生成连续的声场分布。
- 声级间隔：等声级线的声级间隔通常为 5 dB(A)，对于声级变化剧烈的区域（如高速公路旁），可加密到 3 dB(A) 或 1 dB(A) 以提高精度。
- 线值标注：每条等声级线上应清晰标注其对应的声级值（如 55 dB(A)），标注应放置在线条的空白处或外侧，避免重叠。

图件构成要素

一份完整的等声级线图必须包含以下要素,缺一不可。

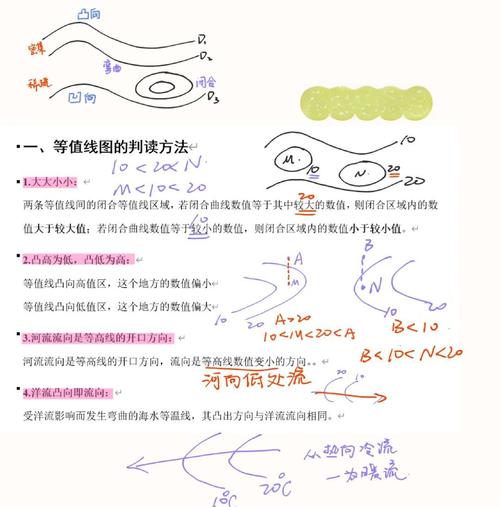

（图片来源网络，侵删）

图名：

清晰、准确，“XX市XX区区域环境噪声等声级线图（昼间）”或“XX新建公路项目交通噪声预测等声级线图（夜间）”。
比例尺：
- 必须同时包含数字比例尺（如 1:10000）和图示比例尺（线段比例尺），以保证图的量算精度。
指北针：
（图片来源网络，侵删）

明确指明方向,通常放置在图的右上角。
图例：
- 核心要素：解释图面上所有符号和颜色的含义。
- 必须包含：
  - 等声级线及其对应的声级值。
  - 不同声功能区（如0类、1类、2类、3类、4类）的边界和颜色填充。
  - 主要噪声源（如铁路、高速公路、工厂、主干道）的符号和颜色。
  - 地理要素（如主要道路、河流、大型绿地）的符号。
  - 重要敏感目标（如居民区、学校、医院）的符号。
坐标系与地理底图：
- 坐标系：应采用国家统一的坐标系（如CGCS2000或北京54/西安80坐标系），并注明坐标系统。
- 地理底图：底图应清晰、准确，包含行政区划、主要道路、水系、大型建筑物、地形地貌等基础地理信息，底图比例尺应与图件比例尺匹配。
声环境功能区划：

必须在图上用不同颜色或填充图案标明《声环境质量标准》(GB 3096) 规定的各类声环境功能区（0类至4类）的边界，并标注类别。
噪声源与敏感目标：
- 噪声源：用特定的符号和颜色标出主要噪声源的位置、类型和影响范围。
- 敏感目标：用特定符号标出需要重点保护的区域，如居民住宅区、学校、医院、养老院等，并标注其名称和楼栋号。
文字说明：
- 位于图的下方或适当位置,说明以下关键信息：
  - 编制单位和编制日期。
  - 数据来源：说明是采用实测法、模型计算法还是混合法。
  - 测量/计算条件：如测量日期、时段、气象条件；模型版本、参数设置等。
  - 关键结论：简要说明图中反映的主要噪声问题，如超标区域、主要影响源等。

精度与质量控制

数据精度：
- 监测数据：测量仪器需定期校准，测量误差应满足标准要求（如±2 dB(A)）。
- 计算数据：模型预测结果应通过实测数据进行验证，验证点的预测值与实测值的误差应在可接受范围内（通常昼间误差≤3 dB(A)，夜间误差≤5 dB(A)）。
空间精度：

图上所有要素（噪声源、敏感目标、等声级线）的地理位置应与实际相符，误差应在制图允许范围内。
图面质量：
- 线条应平滑、连续，无断点或交叉。
- 色彩应协调,对比度适中，易于区分，推荐使用从绿色（低噪声）到红色（高噪声）的渐变色系。
- 文字、符号清晰，无错别字或模糊不清。

成果输出格式

根据不同用途,需提供不同格式的成果。

纸质图：

通常为A0或A1幅面,彩色打印，用于报告、公示和存档，纸质应具有一定的耐久性。
电子文件：
- 矢量格式：如 PDF（带图层）、DXF、AI、SVG 等，格式便于缩放、修改和在GIS软件中进一步分析，是提交给规划、环保部门的正式文件。
- 栅格格式：如 TIFF、JPG、PNG 等，适用于网络发布、演示和一般查阅，分辨率不应低于300 DPI，以保证清晰度。
- 数据文件：有时需要提供原始数据文件（如测点坐标和声级值、模型计算结果网格文件）。

等声级线图的技术要求贯穿于从数据采集、分析处理到最终成图的全过程，一份高质量的等声级线图，不仅是一张漂亮的地图，更是一份基于科学数据、具有法律效力的技术凭证，是推动“安静权”、实现城市可持续发展和精细化管理的重要工具，在实际操作中，必须严格遵循《环境噪声监测技术规范》、《声环境质量标准》等相关国家标准。
