电源板简介与工作原理

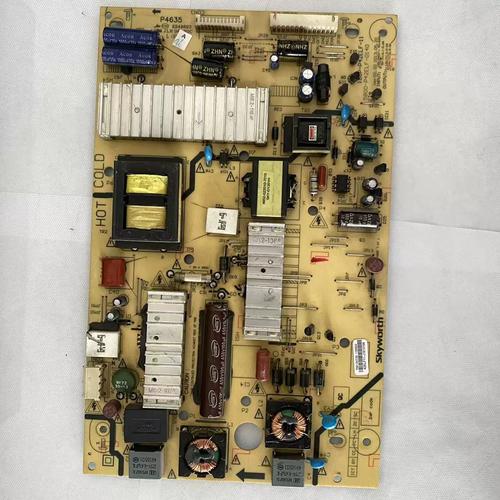

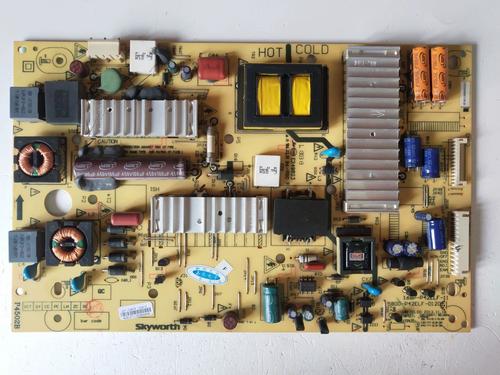

这块电源板属于典型的PFC+LLC谐振架构，是目前中高端电视电源的主流设计,它主要分为以下几个部分：
（图片来源网络，侵删）
- 输入抗干扰与整流滤波电路：接收220V交流电，通过保险丝、扼流圈、X电容、Y电容等滤除干扰，再经过全桥整流和高压大电容滤波，得到约 300V 的直流电压。
- PFC (功率因数校正) 电路：将300V的脉动直流电，升压并稳定到 380V 左右的稳定直流电，这个电压不仅供给后级LLC电路，也是整个主板和屏幕的逻辑供电来源，PFC电路的输出电压是否稳定,是判断故障范围的关键。
- LLC (谐振) 半桥电路：这是产生各组低压的核心，它将380V电压通过开关管（MOSFET）的快速开关，在变压器初级产生高频振荡，再通过变压器次级降压,输出多组低压直流电。
- 次级整流滤波电路：将变压器次级的高压交流电，通过肖特基二极管或同步整流电路整流，再通过电容滤波，得到稳定的 +24V、+12V、+5V、+3.3V 等电压，供给主板、屏幕、背光板等。
- 待机与控制电路：通过一个独立的、低功耗的待机电源（通常由一个小型变压器或开关IC构成）产生 +5V_STB（待机5V），当电视收到开机信号后，主控制芯片会发出指令，开启PFC和LLC电路,进入正常工作状态。
常见故障现象与维修思路
故障现象一：完全不开机，指示灯不亮
这是最常见的故障,通常是电源板本身的问题。
- 维修思路：重点检查从输入到待机5V的整个通路。
- 维修步骤：
- 安全第一！ 断开电源板与主板的连接线，特别是连接到主板的排线（P1/P2等），将电源板独立出来，在输入端接上一个灯泡限流器（俗称“炮仗”）或使用调压器（从0V缓慢升压）进行上电测试。严禁直接市电上电！
- 目测检查：观察保险丝（F1）是否熔断。
- 保险丝熔断发黑：说明后级有严重短路，重点检查：
- PFC电路的MOSFET（通常是一个大功率三极管，型号如STP14N60M2）：这是最容易击穿的元件，用万用表二极管档测量D-S极是否短路。
- 整流桥（BR1）：四个二极管是否击穿。
- 输入端的X电容、C90X等：是否鼓包或漏液。
- PFC驱动IC（如NCP1397、NCP1608等）及其周边元件。
- 保险丝熔断但不发黑：可能是瞬间电流过大，或压敏电阻（RV1）损坏,检查压敏电阻是否炸裂。
- 保险丝完好：说明后级无明显短路，此时测量大滤波电容（C901/C902）两端电压，正常应有300V左右的直流电。
- 若无300V电压：检查市电输入端的开机继电器（RY1）及其驱动电路，继电器不吸合,可能是待机控制电路或继电器本身损坏。
- 有300V电压：问题出在待机电路或PFC电路。
- 测量待机5V（+5V_STB）是否有输出，这是最关键的测试点。
- 若无+5V_STB：检查待机变压器（T2）、待机IC（如TEA172x系列）及其外围元件,这是待机电路的核心。
- 有+5V_STB：说明待机电路正常，问题出在主电源的“开机使能”部分，测量PFC芯片和LLC主控芯片（如NCP1399, L6599D等）的VCC供电脚和使能脚（EN）电压，开机时，主控板会送来一个高电平（PS-ON）到电源板，让PFC和LLC电路启动，检查这个PS-ON信号是否正常到达电源板，以及相关的光耦（如PC1, PC2）是否工作。
- 测量待机5V（+5V_STB）是否有输出，这是最关键的测试点。
- 保险丝熔断发黑：说明后级有严重短路，重点检查：
故障现象二：指示灯亮，但屏幕不亮（无图像、无背光）
这表明电源板的待机电路和主供电（如+24V, +12V）基本正常，问题可能出在使能信号、LLC电路或保护电路。
- 维修思路：重点检查PFC和LLC的使能电路以及LLC自身。
- 维修步骤：
- 测量主电压输出：上电开机后，用万用表测量电源板输出的 +24V 和 +12V 电压。
- 电压正常：说明电源板工作正常，问题可能出在主板或屏幕本身，需要检查主板输出的背光使能信号（BL-ON）和亮度控制信号（PWM-ADJ）是否正常。
- 电压无输出或电压很低：说明LLC电路没有启动。
- 检查使能信号：这是此类故障的最高发区。
- 查看电源板与主板的连接排线，找到PS-ON（或称PWR-ON）信号线，开机时，此脚应为高电平（如3.3V或5V），如果为低电平,说明主板未发出开机指令。
- 如果PS-ON信号正常，但电源板仍无输出，则问题在电源板的使能驱动电路，通常由一个光耦（如PC2）来传递这个信号，检查光耦是否导通（用万用表测其1-2脚和3-4脚之间的压降）。
- 检查LLC电路：
- 测量LLC半桥的两个MOSFET（Q501, Q502）的G极是否有驱动脉冲波形（需要示波器），若无波形，检查LLC主控芯片（如NCP1399）的VCC、供电、软启动、过压/过流保护引脚电压。
- 测量谐振变压器（T501）初级是否有380V电压和振荡波形，次级整流二极管（如D501-D504，通常是肖特基二极管）是否击穿。
- 检查LLC的VCC供电，这个电压通常由一个辅助电源绕组通过一个二极管和滤波电容提供，如果这个VCC不正常,LLC芯片就无法工作。
- 测量主电压输出：上电开机后，用万用表测量电源板输出的 +24V 和 +12V 电压。
故障现象三：电源发出“吱吱”声，电压输出不稳定或保护关机
这通常是过载保护或短路保护被触发的现象。
- 维修思路：检查次级整流二极管和滤波电容，以及PFC/LLC的负载。
- 维修步骤：
- 断开负载法：在电源板输出端，将连接到主板和屏幕的排线全部断开，然后接上假负载（一个汽车灯泡作为+24V负载，一个水泥电阻作为+12V负载）,再上电测试。
- 判断故障点：
- 断开负载后，电源恢复正常：说明故障在负载端，可能是主板或屏幕有短路，导致电源保护,需要逐一排查。
- 断开负载后，故障依旧：说明故障在电源板本身。
- 重点检查次级肖特基二极管：它们是过载和“吱吱”声的常见罪魁祸首，用万用表二极管档测量每个二极管,看是否有轻微漏电或正向压降异常。
- 检查滤波电容：特别是+24V和+12V端的电解电容，看是否鼓包、失容。
- 检查PFC电路：PFC电路工作
