XPON 是一种采用 点到多点 拓扑结构的 光纤接入技术，其核心思想是在 局端 和 用户端 之间使用无源的光分路器来分配信号，从而大幅降低网络建设成本和运维难度。
（图片来源网络，侵删）
我们可以从以下几个核心技术维度来理解 XPON：

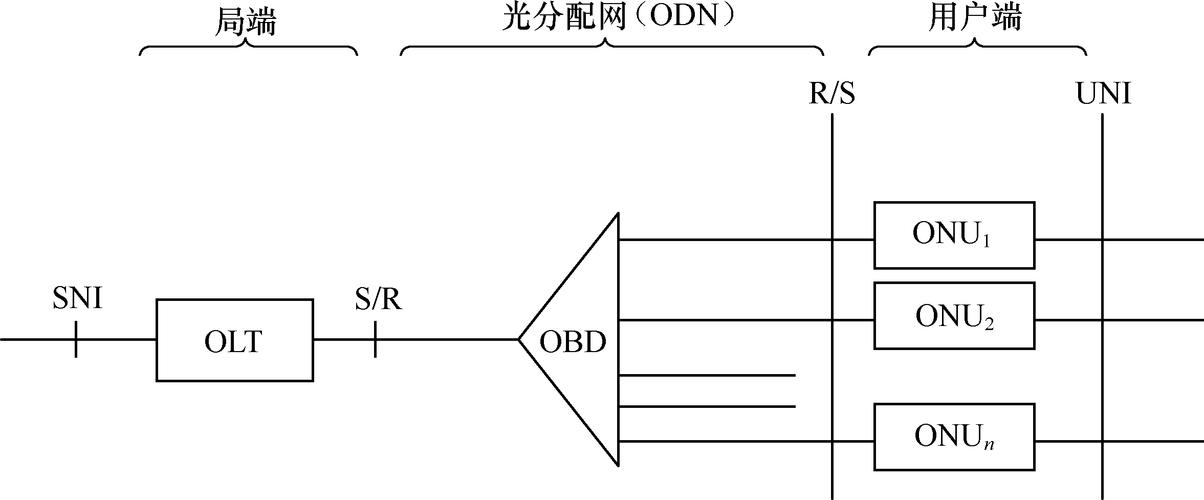

核心拓扑结构：点到多点
这是 XPON 最根本的特征。
- 架构：从局端的 OLT（光线路终端，Optical Line Terminal） 出发，一根主干光纤通过一个 无源光分路器 被分成多路（1:32或1:64），连接到多个用户端的 ONU（光网络单元，Optical Network Unit） 或ONT（光网络终端）。
- “无源”的含义：光分路器是一个纯无源器件，它不需要电源，仅依靠物理原理（如熔融拉锥）来分割光信号，这带来了巨大优势：
- 成本低：无需为分路器提供电源、机房和环境控制。
- 可靠性高：没有有源电子器件，故障点少，寿命长。
- 维护方便：无需远程供电，减少了故障排查的复杂性。
简单比喻：XPON 就像从自来水总站（OLT）引出一条总管，中途通过一个没有电力的、纯物理的分流器（无源光分路器）将水分到各个家庭（ONU），而不是为每个家庭都从总站单独拉一根管。
多路复用技术：实现共享信道的高效利用
由于多个用户共享从 OLT 到分路器之间的这条光纤（称为“馈线光纤”），XPON 必须使用复用技术来区分不同用户的数据，这是 XPON 的核心技术之一，主要有两种：
（图片来源网络，侵删）
a) 下行方向：广播与时分复用
- 广播机制：OLT 将所有下行数据（如电视、互联网）以广播的形式发送给所有连接的 ONU，每个 ONU 都会“听”到所有数据包。
- 时分复用：为了解决“听”到数据但只接收属于自己的数据的问题，OLT 采用 TDM（Time Division Multiplexing） 技术。
- OLT 将时间划分为一个个固定的 时隙。
- 它为每个 ONU 分配一个或多个特定的时隙。
- OLT 只在分配给某个 ONU 的时隙内，将该 ONU 的数据包发送到光纤上。
- 其他 ONU 在这个时隙内则处于“静默”状态，不接收数据，从而避免了数据冲突。
- 关键技术：下行加密（GEM/64b66b编码与搅动）
- 由于数据是广播的,存在安全隐患，XPON 标准规定，下行数据必须进行加密。
- 搅动：一种轻量级的加密技术，通过一个只有 OLT 和 ONU 知道的密钥，对数据包的负载部分进行实时加密，确保即使有人截获了信号也无法读懂内容。
b) 上行方向：时分多址接入
这是 XPON 技术中最复杂和最关键的部分，因为它需要解决多个 ONU 如何在共享的同一根光纤上“发送数据而互不冲突的问题，TDMA 是解决这个问题的核心方案。
- 工作原理：
- 动态带宽分配：OLT 作为主控，根据每个 ONU 的业务请求、网络拥塞情况和 QoS（服务质量）策略，动态地、按需地为每个 ONU 分配上行传输的时隙。
- 测距与授权：由于各个 ONU 到 OLT 的物理距离不同，信号传输的时延也不同，OLT 必须首先进行 “测距”，精确测量每个 ONU 的时延，OLT 在分配的时隙中，会提前一个“保护时间”发送一个 “授权” 信号，告诉 ONU：“请在下一个时隙开始后，等待你自己的时偏补偿时间，然后开始发送数据”。
- 突发发送：ONU 只能在被授权的、属于自己的那个微小时隙内，以极高的速率“突发”式地发送数据包，在非授权时间，ONU 必须保持静默，不发光。
- 挑战：对 OLT 的 DBA 算法要求极高，需要快速、公平地分配带宽，以保证用户体验，对 ONU 的激光器开关速度要求也非常快，以适应突发发送的模式。
传输技术与标准
XPON 是一个总称，具体指代不同的技术标准，主要包括：
| 标准 | 下行速率 | 上行速率 | 工作波长 | 技术特点 |
|---|---|---|---|---|
| GPON (Gigabit-capable PON) | 488 Gbps | 244 Gbps | 下行: 1490nm 上行: 1310nm |
主流技术，采用 GEM (GPON Encapsulation Method) 封装格式，对 TDM 业务（如电话）承载效率高，QoS 机制完善，分光比支持高（可达1:128）。 |
| EPON (Ethernet PON) | 25 Gbps | 25 Gbps | 下行: 1490nm 上行: 1310nm |
基于 以太网 技术，对数据业务（上网）承载效率高，架构简单，成本低，采用 8b/10b 编码，开销略高于 GPON。 |
| XG(S)PON (10G Gigabit PON) | XG-PON: 10 Gbps / 2.5 Gbps XGS-PON: 10 Gbps / 10 Gbps |
下行: 1577nm 上行: 1270nm |
下一代技术，在 GPON 的基础上速率提升4倍或10倍，波长分离，与 GPON 共存（可通过 WDM 器件在同一根光纤上传输）。 | |
| TWDM-PON (Time and Wavelength Division Multiplexing PON) | 4x 10 Gbps (下行总速率40Gbps) 4x 10 Gbps (上行总速率40Gbps) |
使用4对新的波长 | 在 XG(S)PON 的基础上，通过 波分复用 技术，将4个 10G 的 PON “叠加”在一起，实现单纤总速率40Gbps，是未来超宽带接入的终极方案之一。 |
关键器件与技术
- OLT (Optical Line Terminal)：位于运营商机房，是 PON 网络的核心，它负责与核心网连接，提供交换功能，并通过 PON 协议管理所有 ONU，执行测距、DBA 等复杂功能。

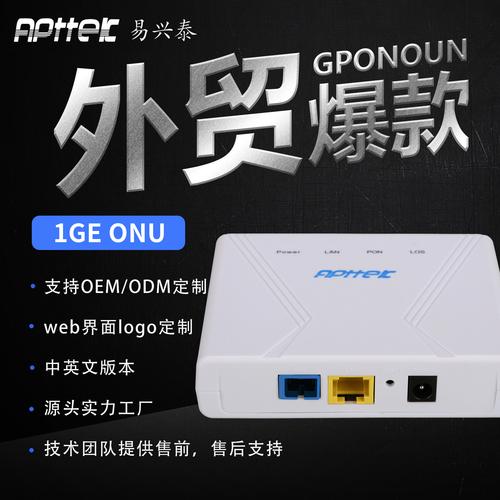

- ONU/ONT (Optical Network Unit/Terminal)：位于用户家中或楼道，ONT 只提供光信号转换功能，而 ONU 在此基础上还提供以太网、Wi-Fi、电话（VoIP）等多种用户接口。
- ODN (Optical Distribution Network)：光分配网络，是连接 OLT 和 ONU 的全部物理设备，包括 光纤、光分路器、光交箱、分光盒、光纤连接器 等，ODN 的设计质量直接决定了 PON 网络的性能和成本。
- 测距：如前所述，是 TDMA 上行技术的基础，用于精确补偿不同 ONU 的物理距离差异。
- DBA (Dynamic Bandwidth Allocation)：动态带宽分配，是 PON 系统的“大脑”，决定了上行信道的利用效率和用户体验。
XPON 的主要技术可以概括为：
- 架构基础：点到多点 和 无源分光，实现了低成本、高可靠性的光纤覆盖。
- 核心机制：
- 下行：采用 广播 + TDM + 加密 的方式，高效且安全地将数据分发给所有用户。
- 上行：采用 TDMA 技术，通过 测距 和 动态带宽分配，巧妙地解决了多用户共享信道的冲突问题。

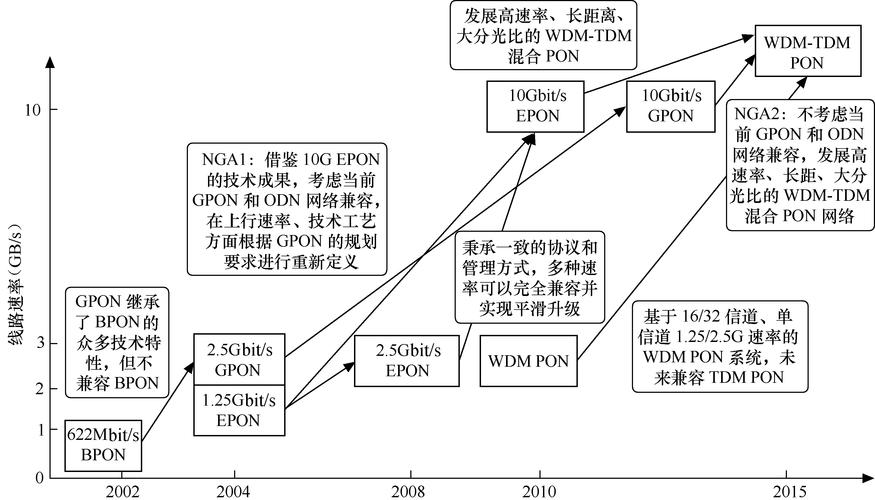

- 技术演进：从 GPON/EPON 的千兆时代，发展到 XG(S)PON 的万兆时代，并最终迈向 TWDM-PON 的超宽带时代，不断满足日益增长带宽需求。
- 标准化：遵循国际标准（ITU-T 和 IEEE），保证了不同厂商设备之间的互联互通。
正是这些核心技术的有机结合,使得 XPON 成为目前全球范围内部署最广泛、最主流的光纤接入技术。
