充电宝充电电路维修教程需要结合电子基础知识和实操经验，以下从常见故障、检测工具、维修步骤及注意事项等方面展开详细说明，充电宝充电电路主要由输入接口、充电管理芯片（如TP4056、DW01A+8205A）、保护板、电芯及输出接口等组成，故障多集中在无法充电、充电异常、发热严重等。

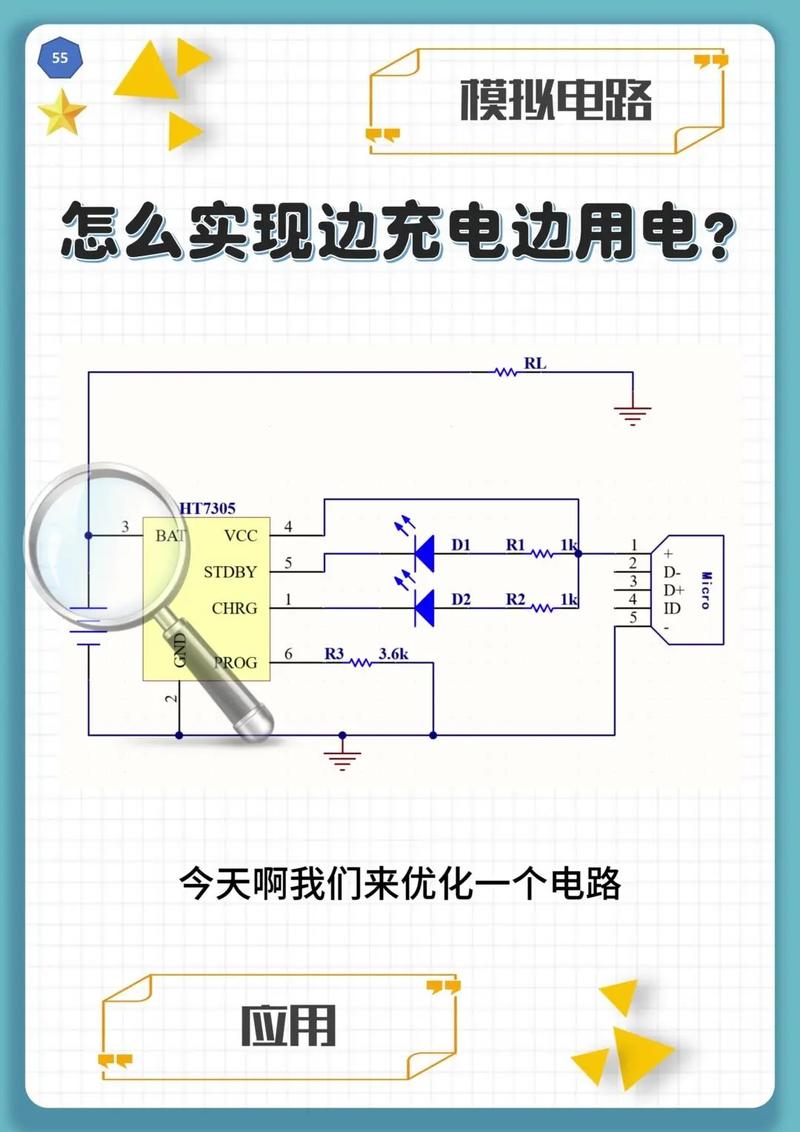

（图片来源网络，侵删）
维修前准备与工具
- 必备工具：数字万用表（测电压、电阻、短路）、电烙铁（30W以内）、吸锡器、镊子、热风枪（可选）、放大镜、松香/助焊剂、导线（用于飞线修复）。
- 安全防护：断电操作（避免短路触电）、佩戴防静电手环（防止芯片静电击穿）、通风环境（避免焊接吸入有害气体）。
- 资料准备：查阅对应充电宝的电路图（若无通用图，可参考同芯片型号典型电路，如TP4056常用线性充电方案，DW01A+8205A为过充/过放/过流保护组合）。
常见故障与检测流程
故障1：完全无法充电（插入充电器无反应）
可能原因：输入接口损坏、充电线故障、充电管理芯片无供电、保险丝烧断、电芯保护板锁定。
检测步骤：
- 排除外部因素：更换充电器、充电线（确保支持快充协议，若为快充充电宝），用万用表测输入接口电压（USB-A口标准5V，Type-C口可能为9V/12V，无电压则检查线或充电器）。
- 测输入接口通断：用万用表二极管档测USB接口正负极与电路板连接是否导通（若不通，可能是接口脱焊或虚焊，重新焊接）。

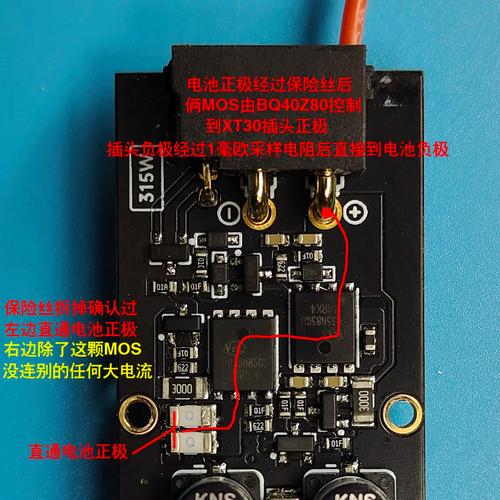

- 查保险丝：电路板上通常有贴片保险丝（标记F1、FS等），用万用表电阻档测其阻值（正常接近0Ω，无穷大则烧断，需同规格替换，常见0.5A-1A）。

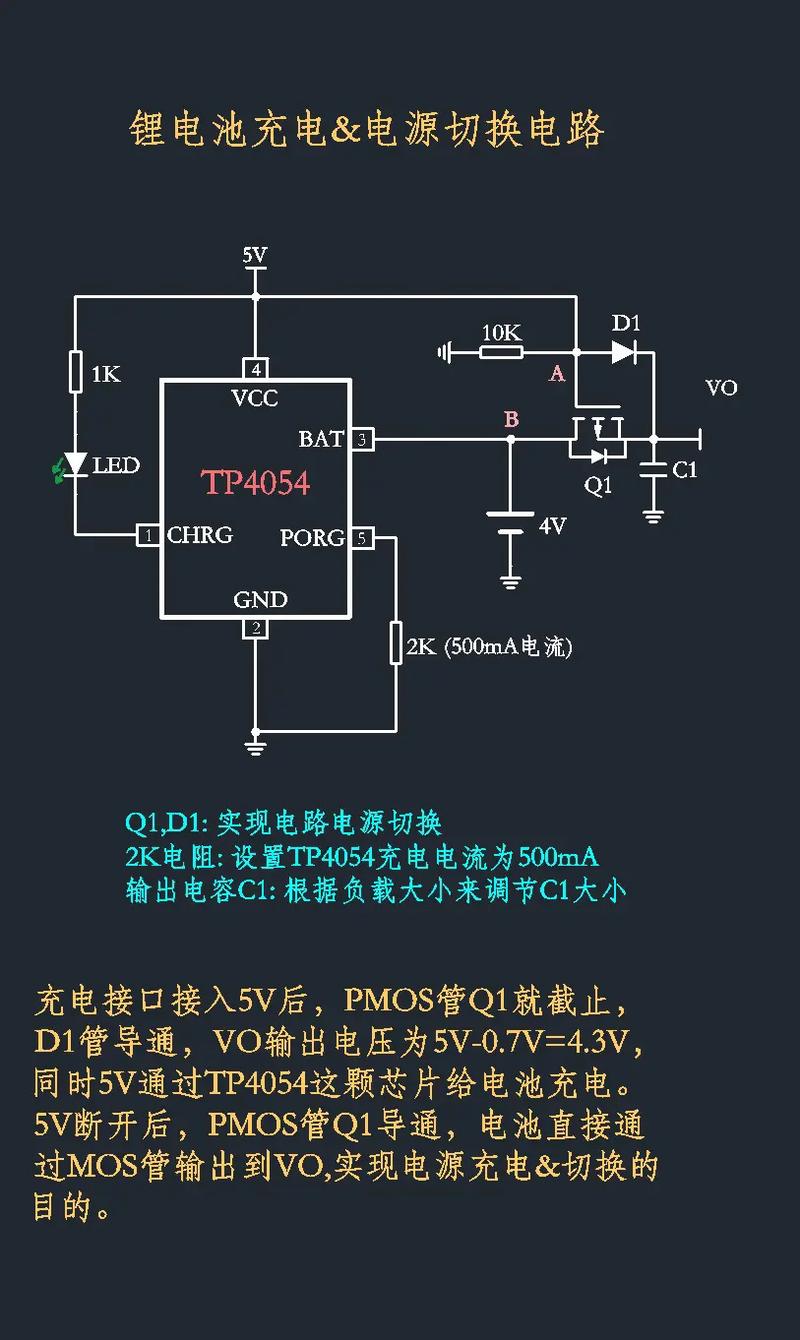

- 测充电管理芯片供电：以TP4056为例，其VCC脚（第8脚）应有5V输入，若无，检查前级电路（如滤波电容是否短路）；若供电正常但芯片无输出，可能芯片损坏，替换同型号芯片（注意引脚对齐）。
- 查保护板状态：部分充电宝带电芯保护板，若触发过放保护，可能需短接保护板恢复端（参考芯片手册，如DW01A的C、D端短接3秒可解除保护，操作前需确认电芯电压正常）。
故障2：充电缓慢或异常（如充到50%停止）
可能原因：充电电流小、充电管理芯片参数异常、电芯老化、温度保护误触发。
检测步骤：
- 测充电电流：万用表串入充电电路（红表笔接充电线正极，黑表笔接电路板输入正极），正常电流应为充电管理芯片设定值（如TP4056默认1A，若电流远小于此值，可能是限流电阻变大或芯片损坏）。
- 查关键元件：
- 限流电阻：充电管理芯片外围的贴片电阻（如R1），阻值变大（如由0.2Ω变为1Ω）会导致电流下降，用万用表测阻值并替换。
- 滤波电容：输入/输出端的电解电容（如10μF/16V）鼓包、漏液会导致电压不稳定，更换同规格电容。
- 电芯电压：用万用表测电芯两端电压（正常3.7V-4.2V，低于3.0V可能过放，需先充电激活；若电压正常但充电慢，可能是电芯内阻过大，需更换电芯）。
- 温度检测：部分芯片内置NTC热敏电阻，若其阻值异常（如短路或开路），会误触发温度保护，测NTC两端阻值（常温下约10kΩ，异常则替换）。
故障3：充电严重发热
可能原因：充电电流过大、短路、散热不良、芯片损坏。
检测步骤：
- 测电流与电压：若充电电流远超设计值（如2A以上），可能是充电管理芯片内部MOS管短路或外围元件故障（如反馈电阻错焊）。
- 查短路点：用万用表二极管档测输入/输出正负极是否短路（若短路，可能是电容击穿或MOS管损坏，逐个排查元件）。
- 散热检查：充电宝外壳是否有散热孔堵塞，芯片与外壳间是否导热硅脂（可添加硅脂改善散热）。
- 芯片替换：若以上正常，可能是充电管理芯片内部参数漂移（如TP4056的恒流/恒压设置异常）,更换同型号芯片。
焊接与元件替换注意事项
- 焊接技巧：
- 贴片元件用尖头烙铁（温度300℃-350℃），蘸少量松香，快速焊接（避免长时间加热导致芯片损坏）。
- 吸锡器清除旧元件时，确保焊锡完全融化，避免用力拉扯损坏焊盘。
- 元件代换：
- 芯片需严格型号匹配（如TP4056不能替换TP4057，后者支持5V输入）。
- 电容耐压值必须大于原规格（如16V电容不可替换10V），容值可±10%浮动。
- 保险丝需同电流值（如1A保险丝不可替换2A，否则失去保护作用）。
- 测试：修复后先不装外壳，接入充电器测电压、电流是否正常，持续充电10分钟观察发热情况,确认无误后再组装。
充电宝充电电路常见元件参数参考表
| 元件类型 | 常见型号/规格 | 功能 | 检测要点 |
|---|---|---|---|
| 充电管理芯片 | TP4056（1A）、TP4057（500mA） | 恒流/恒压充电 | 测VCC、BAT、OUT脚电压，是否按曲线充放电 |
| 保护芯片 | DW01A+8205A组合 | 过充/过放/过流保护 | 短接C、D端可解除保护，测MOS管是否击穿 |
| 保险丝 | 5A/1A贴片保险丝 | 过流保护 | 电阻档测通断，无穷大则烧断 |
| 限流电阻 | 2Ω/1W贴片电阻 | 设置充电电流 | 阻值变大导致电流下降，需替换 |
| 电解电容 | 10μF/16V、100μF/25V | 滤波稳压 | 鼓包、漏液则失效，更换时注意极性 |
| NTC热敏电阻 | 10kΩ（常温） | 温度检测 | 阻值异常导致误保护，需替换 |
相关问答FAQs
Q1：充电宝充电时指示灯闪烁但充不进电，怎么办？
A：先测电芯电压，若低于3.0V可能是过放保护，需用直流稳压电源（限流1A）将电芯电压充至3.7V以上激活；若电芯电压正常，测充电管理芯片BAT脚是否有电压（无电压可能是芯片损坏或虚焊），检查指示灯电路（如LED串联电阻是否开路）。
（图片来源网络，侵删）
Q2：维修后充电宝能充电，但插上手机后手机显示“不支持此充电器”，怎么回事？
A：可能是快充协议识别问题，若充电宝支持QC/华为FCP等快充，需检查协议芯片（如QC3.0芯片）与充电管理芯片之间的通信线路（如D+、D-分压电阻是否正常），或用万用表测输出电压是否稳定（快充时电压可能跳变，不稳定会导致协议握手失败），若为普通充电宝，可能是输出电容容量不足，导致电压波动，更换更大容量的滤波电容（如220μF/16V）即可改善。
