逆变器作为太阳能发电系统中的核心设备，其稳定运行直接影响整个系统的发电效率和使用寿命，受环境因素、设备老化或操作不当等影响，逆变器可能出现故障，此时掌握基础的维修技能至关重要，本文将结合视频教程的核心要点，详细讲解逆变器维修的实操步骤、注意事项及常见问题排查方法，帮助用户系统掌握维修技能,同时确保操作安全。

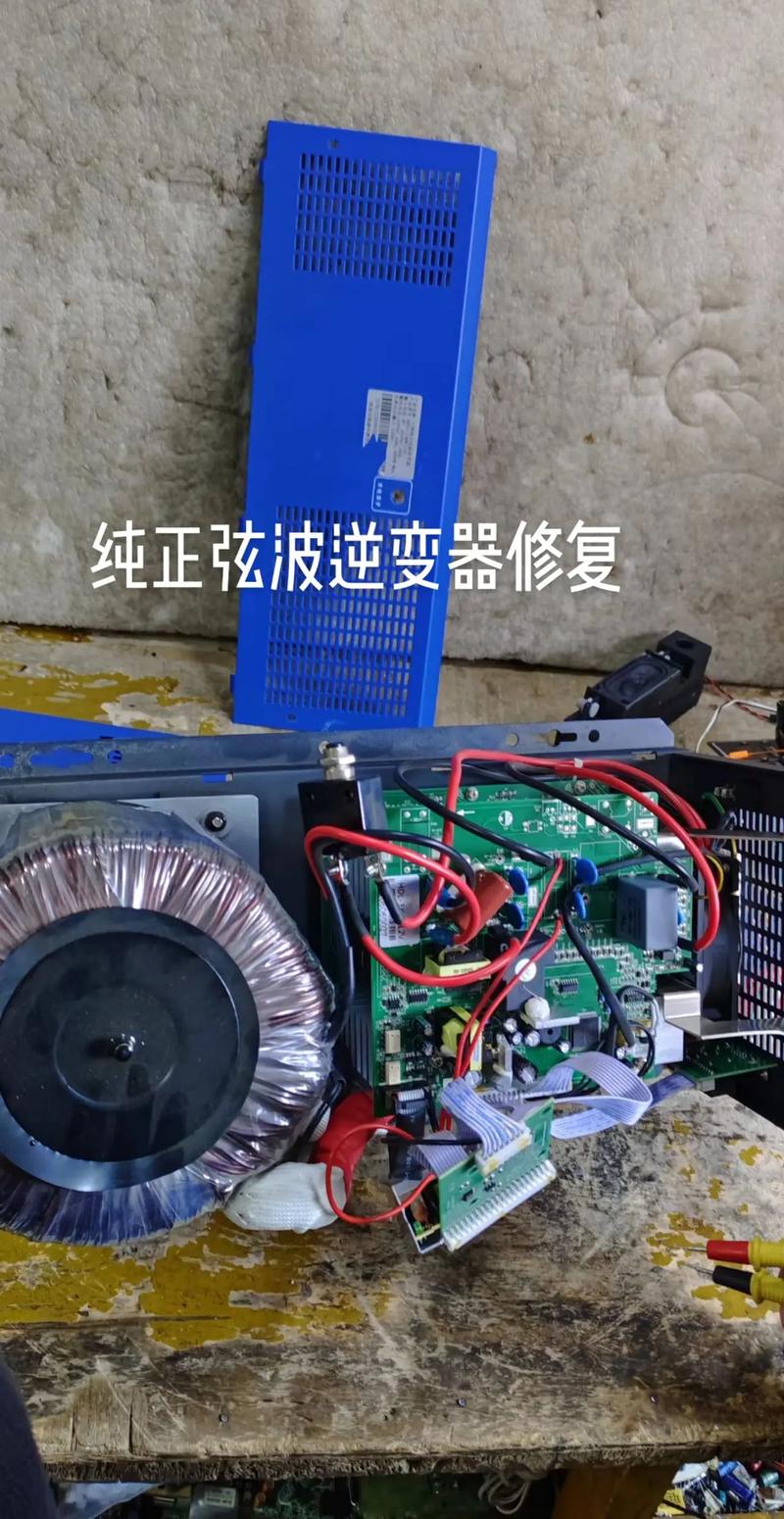

（图片来源网络，侵删）

维修前的准备工作：安全与工具是前提

逆变器维修涉及高压电操作，安全必须放在首位，在观看视频教程时，首先需重点学习“断电与验电”流程：务必切断逆变器的交流输入（如电网或光伏阵列）、直流输入及输出负载，等待10-15分钟让内部电容完全放电，随后使用万用表电压档测量直流端子和交流端子，确认无电压后再操作，视频教程中通常会强调，佩戴绝缘手套、护目镜，并使用绝缘工具（如绝缘螺丝刀、万用表表笔）是基本要求,避免短路或触电风险。

工具准备方面，视频教程会列出必备清单：万用表（推荐带直流电压、电阻、二极管档位）、螺丝刀套装（含十字和一字）、剥线钳、压线钳、散热硅脂、备用保险管及同规格元器件（如IGBT模块、电容），建议用户根据视频中的工具特写，核对工具型号，例如万用表需选择“真有效值”型，以准确测量逆变器输出的交流电压，维修环境需保持干燥、通风，避免在潮湿或粉尘环境下操作,防止电路板短路。

故障诊断：通过现象定位问题

视频教程的核心环节是“故障诊断”，通常采用“先外后内、先简后繁”的原则，首先观察逆变器的外部指示灯和显示屏，例如通过“故障代码表”（视频会提供常见品牌代码对照表）初步判断问题类型，若显示屏无显示，检查电源线和开关；若报“直流过压”,则重点排查光伏阵列的开路电压是否超过逆变器额定范围。

接下来进行外部线路检查，视频演示会使用万用表测量光伏阵列的电压、电流是否正常，检查接线端子是否松动、氧化或烧蚀，用万用表直流电压档测量光伏输入端，正常情况下应有接近逆变器额定直流电压的读数，若电压为零，则需检查光伏阵列的串联/连接是否断路，若外部线路正常，再打开逆变器外壳（注意断电后操作），进行内部元件检测，视频教程会重点讲解如何用万用表二极管档检测IGBT模块：拆下模块后，测量C（集电极）、E（发射极）、G（栅极）之间的阻值，正常情况下C-E正向电阻较大，反向电阻无穷大，G-C、G-E之间应有正向导通压降（约0.5-0.7V）,否则说明模块损坏。

（图片来源网络，侵删）

核心部件维修：从拆解到更换

若诊断出逆变器内部元件故障，视频教程会逐步演示拆解与更换流程，以“电容老化”为例，首先记录电容的容量、耐压值及安装位置（视频会标注正负极极性），使用电烙铁或热风枪拆除旧电容（注意避免焊盘损坏），用酒精清洁焊盘后，将新电容按原极性焊接，并在电容底部涂抹散热硅脂以提升散热效果，对于IGBT模块的更换，需特别注意模块与散热片的接触面：清洁散热片上的旧硅脂，均匀涂抹新硅脂（厚度约0.1mm），用螺丝刀对角拧紧固定螺丝，确保压力均匀,避免局部过热。

视频教程还会讲解“驱动电路维修”：用万用表测量驱动板的输出电压，正常情况下应为15V左右（不同品牌略有差异），若电压异常，检查光耦、电阻等元件是否烧毁，对于“风扇不转”故障，演示如何更换散热风扇：先断开风扇电源线，拆除固定螺丝，更换同规格风扇后，测试转向是否正确（避免反转影响散热）。

维修后测试：确保功能恢复

维修完成后，视频教程强调“逐步测试”的重要性，首先进行空载测试：不接光伏阵列和负载，仅给逆变器通电，观察显示屏是否正常启动，有无报警代码，若空载正常，再进行直流输入测试：接入光伏阵列，测量直流输入电压是否匹配逆变器要求，检查MPPT（最大功率点跟踪）功能是否正常（可通过万用表监测电压变化判断），最后进行带载测试：接入小功率负载（如灯泡），逐步增加负载功率，观察逆变器是否能稳定输出交流电压（电压波动应±5%以内），同时检查散热风扇是否运转、元件是否异常发烫。

常见故障排查速查表

为方便用户快速定位问题，视频教程通常会总结常见故障及排查方法,以下为部分关键内容：

故障现象	可能原因	排查步骤
逆变器无法启动	供电异常、保险丝熔断	检查电源电压、测量保险阻值（正常为0Ω，无穷大则熔断）
报“直流过压”	光伏阵列电压过高、组件串接错误	测量光伏开路电压，确认组件串并联是否符合逆变器输入电压范围
输出电压异常	IGBT模块损坏、驱动电路故障	用万用表检测IGBT模块，测量驱动板输出电压
运行中频繁重启	散热不良、电容容量下降	检查风扇转速、测量电容容量（用电容表或万用表电容档）
