LED灯珠作为现代照明设备的核心组件,其损坏或故障时有发生，掌握维修与制作技能不仅能延长设备使用寿命，还能满足个性化照明需求，本文将详细讲解LED灯珠维修与制作的完整流程，包括工具准备、故障排查、维修步骤及自制方法，并辅以关键参数对比表格，最后通过FAQs解答常见疑问。
（图片来源网络，侵删）
维修与制作前的准备工作
工具与材料清单
进行LED灯珠维修或制作时,需提前准备以下工具和材料，以确保操作顺利且安全：
| 类别 | 具体物品 |
|---|---|
| 基础工具 | 电烙铁（建议25-35W，带温控功能）、焊锡丝（含松芯，直径0.3-0.8mm）、镊子（尖头和弯头各一把）、剥线钳、斜口钳 |
| 测量仪器 | 万用表（具备二极管测试档和电压档）、放大镜（或显微镜，用于观察细微损坏） |
| 辅助材料 | 导热硅脂（用于修复散热问题）、热缩管（绝缘保护）、助焊剂（可选，提高焊接效率）、替换LED灯珠（同型号或参数匹配） |
| 安全防护 | 防静电手环（防止静电击穿LED）、护目镜、耐高温手套 |
环境要求
操作环境需保持干燥、通风，避免在潮湿或粉尘过多的场所进行，以防短路或焊接不良，桌面应铺设防静电垫，防止静电损坏电子元件。
LED灯珠故障排查
维修前需准确判断故障类型,避免盲目拆解，常见故障及排查方法如下：
完全不亮
- 排查步骤：
（1）用万用表二极管档测试LED灯珠正负极，若显示“OL”或无穷大，可能是灯珠内部开路；若显示0.5-3V（正常压降），则检查驱动电路或电源。
（2）检查灯珠引脚是否虚焊或氧化，可用放大镜观察焊点是否有裂纹或黑斑。
（3）测量驱动电源输出电压是否与灯珠额定电压匹配（如12V灯珠需12V驱动）。
亮度低或闪烁
- 排查步骤：
（1）检测驱动电流是否过大（可通过万用表串入电路测量），电流过大会导致灯珠光衰加速。
（2）检查灯珠是否受潮或散热不良，观察灯珠表面是否有雾气或积尘，清理后测试亮度。
（3）排查是否为部分灯珠损坏导致整体电流分配异常，需逐个测量每个灯珠的压降。
颜色异常（如RGB灯珠变色）
- 排查步骤：
（1）检查控制信号线是否接反或接触不良，RGB灯珠需区分R、G、B三色线路。
（2）用万用表测试每个颜色通道的电压是否正常（通常为5V或12V），若某通道无电压，则对应颜色不亮。
（3）排查控制器或程序问题，可替换正常控制器测试。
LED灯珠维修步骤

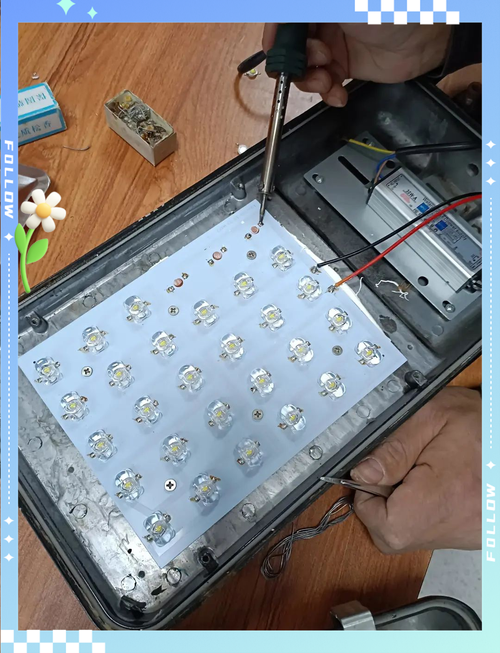

焊接维修（针对虚焊、引脚断裂）
- 操作流程：
（1）断开电源，用斜口钳剪掉损坏灯珠的引脚（若引脚断裂可直接更换灯珠）。
（2）用烙铁清理焊盘上的残留焊锡，确保焊盘平整无氧化。
（3）用镊子夹取新灯珠，对正负极（通常长脚为正，短脚为负，或查看灯珠底部标记），将引脚插入焊盘。
（4）用烙铁快速焊接（每个焊点焊接时间不超过3秒，避免高温损坏灯珠），焊点应光滑饱满，无毛刺。
（5）焊接完成后，用万用表测试灯珠是否正常发光，确认无误后用热缩管套住焊点绝缘。
散热修复（针对亮度低、过热问题）
- 操作流程：
（1）观察灯珠基板与散热器之间的导热硅脂是否干裂或脱落。
（2）用酒精棉清洁灯珠基板和散热器表面，确保无油污和灰尘。
（3）均匀涂抹薄层导热硅脂（厚度约0.1-0.2mm，过厚会影响导热），将灯珠重新固定在散热器上，拧紧螺丝。
（4）通电测试，若灯珠温度明显下降（正常工作温度应低于60℃），则修复成功。
开路/短路维修（针对内部损坏）
若灯珠内部开路或短路,需直接更换灯珠，操作步骤如下：
（图片来源网络，侵删）
- （1）记录损坏灯珠的型号、参数（电压、电流、功率），确保替换灯珠参数一致。
- （2）用热风枪或烙铁拆下旧灯珠（热风枪温度控制在200-300℃，吹动时间约5-10秒，避免损坏PCB板）。
- （3）清理焊盘，将新灯珠对准位置焊接，重点检查正负极极性，避免反接导致灯珠烧毁。
LED灯珠自制方法
若需制作个性化LED灯珠（如LED灯带、装饰灯），可按以下步骤操作：
确定参数与选型
- 计算功率：根据使用场景确定总功率，例如制作12V LED灯带，若每颗灯珠功率为0.2W，每米可安装30颗，总功率为6W/m。
- 选型灯珠：选择合适封装的LED灯珠（如3528、5050、2835），其中5050为RGB三色灯，可调光调色。
设计电路
- 串联/并联设计：
- 串联：电流一致，但一颗灯珠损坏会导致整串不亮，适合低电压场景（如3V、5V）。
- 并联：电压一致，单颗灯珠故障不影响其他，需增加限流电阻，适合高电压场景（如12V、24V）。
- 限流电阻计算：公式为R=(V电源-VLED)/ILED，例如12V电源驱动0.2W/3V灯珠，电流ILED=0.2/3≈0.067A，电阻R=(12-3)/0.067≈135Ω，可选150Ω/1W电阻。
焊接与组装
- （1）按设计好的电路图，在PCB板或铜箔板上焊接灯珠和电阻，注意极性正确。
- （2）焊接导线（建议使用双绞线，减少干扰），正负极可用不同颜色区分（如红正黑负）。
- （3）测试灯珠亮度、电流是否正常，若电流过大，需更换更大阻值的限流电阻。
- （4）用灌封胶或热缩管对焊点进行防水绝缘处理，户外使用需选择防水等级IP65以上的材料。
注意事项
- 防静电：LED灯珠对静电敏感，操作时需佩戴防静电手环，避免用手直接触碰灯珠引脚。
- 焊接温度：烙铁温度控制在300-350℃，焊接时间不超过3秒，高温会导致灯珠内部金线断裂。
- 电流控制：LED灯珠需恒流驱动，不可直接接入电源，否则会因电流过大烧毁。
- 散热设计：大功率LED灯珠（如1W以上）必须配备散热器，长期过光使用会导致光衰严重。
相关问答FAQs
Q1：LED灯珠维修时，为什么焊接后还是不亮？
A：可能原因有三：一是正负极接反，LED具有单向导电性，反接不亮；二是焊接时温度过高导致灯珠内部损坏，需更换新灯珠；三是驱动电源故障，可替换电源测试，排查时先用万用表测试灯珠两端是否有压降，若无压降且极性正确，则多为灯珠本身损坏。
Q2：自制LED灯珠时，限流电阻可以省略吗？
A：不可以，LED灯珠是电流型器件，若直接接入电源，电流会急剧增大，导致灯珠瞬间烧毁，限流电阻的作用是稳定电流，必须根据电源电压和灯珠参数计算后选择合适阻值和功率的电阻，确保灯珠在安全电流下工作。
