MIMO（Multiple-Input Multiple-Output）技术作为现代无线通信系统的核心支柱，通过在发射端和接收端部署多根天线，利用空间资源实现数据传输速率和可靠性的双重提升，其收发框图的设计与实现直接决定了系统的性能边界，下面将详细解析MIMO系统的收发框图结构及各模块功能。

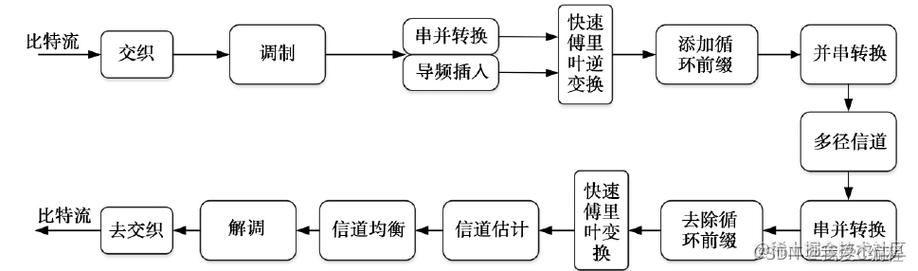

MIMO发射端框图
MIMO发射端的核心任务是将待传输的数据流通过多根天线高效辐射到无线信道中,主要包含信源编码、信道编码、调制、层映射、预编码、射频处理等模块，具体流程如下：
信源编码与信道编码
- 信源编码：原始数据（如文本、图像、视频）经过信源编码（如Huffman编码、算术编码、LDPC编码等）去除冗余，降低数据熵，提高传输效率。
- 信道编码：为对抗信道噪声和衰落，信源编码后的数据进入信道编码模块（如卷积码、Turbo码、Polar码等），通过添加冗余比特实现纠错能力，确保数据传输的可靠性。
调制与层映射
- 调制：信道编码后的二进制比特流被映射到星座图（如QPSK、16QAM、64QAM），转换为复数符号，以适应无线信道的宽带传输特性，调制阶数越高，频谱效率越高，但对信噪比要求也越严苛。
- 层映射：若系统配置为多流传输（如空分复用），调制后的符号被分配到不同的“层”（Layer）上，在2×2 MIMO系统中，若发射2个数据流，则每层包含1个调制符号；若发射1个数据流，则所有符号映射到同一层（即发射分集模式）。
预编码
预编码是MIMO系统的关键模块,通过线性或非线性变换将多层数据流映射到多根发射天线上，以优化信道容量或降低误码率，常见的预编码技术包括：
- 迫零（ZF）预编码：消除天线间的干扰，但可能放大噪声；
- 最小均方误差（MMSE）预编码：在干扰消除和噪声抑制之间取得平衡；
- 奇异值分解（SVD）预编码：基于信道矩阵的奇异值分解实现匹配滤波，最大化信道容量；
- 块对角化（BD）预编码：适用于多用户MIMO场景，消除用户间干扰。
预编码矩阵的设计依赖于信道状态信息（CSI），通常通过接收端反馈或信道估计获取。
射频处理
预编码后的复数信号经过数模转换（DAC）、上变频（Up-conversion）、功率放大（PA）等射频处理，最终通过天线阵列辐射到空间，天线间距需满足半波长条件（避免相关性过大），同时考虑波束赋形（如大规模MIMO中的3D波束扫描）以增强方向性增益。
MIMO接收端框图
接收端的核心任务是从多根天线上接收混合了信道衰落和噪声的信号,通过联合检测和解调恢复原始数据，主要包含射频处理、信道估计、信号检测、解调、信道解码、信源解码等模块，流程与发射端逆向对应：
射频处理与模数转换
接收天线捕获的射频信号经过低噪声放大（LNA）、下变频（Down-conversion）、滤波后，通过模数转换（ADC）转换为数字基带信号，ADC的采样率和分辨率需满足奈奎斯特定理，并量化噪声对系统性能的影响。
信道估计
信道估计是MIMO接收端的难点,旨在获取多天线间的信道状态信息（CSI），常用方法包括：
- 基于导频的估计：在数据流中插入已知导频符号（如LTE中的RS、5G中的DMRS），通过最小二乘（LS）或最小均方误差（MMSE）算法估计信道矩阵；
- 盲估计：利用数据统计特性（如恒模算法、子空间方法）估计信道，无需导频但计算复杂度高；
- 半盲估计：结合导频和数据统计特性，兼顾估计精度和效率。
信道估计的准确性直接影响后续信号检测和解调性能,尤其在高速移动场景下，需采用时变信道跟踪算法（如卡尔曼滤波）。
信号检测
信号检测是MIMO接收端的核心,需从多天线接收的混合信号中分离出各层数据流，根据检测复杂度和性能，可分为：
- 线性检测：如ZF检测、MMSE检测，通过矩阵求逆实现信号分离，计算复杂度低但性能次优；
- 非线性检测：如最大似然（ML）检测（性能最优但复杂度随天线数和调制阶数指数增长）、串行干扰消除（SIC，逐层检测并消除干扰）、并行干扰消除（PIC，多级并行消除干扰）；
- 基于机器学习的检测：如深度神经网络（DNN）、强化学习（RL），通过数据驱动优化检测性能，适用于大规模MIMO场景。
解调与解码
- 解调：检测后的复数符号根据调制方式（如QPSK、16QAM）进行比特映射，得到软信息（如对数似然比，LLR）或硬判决比特；
- 信道解码：软信息送入信道解码器（如Viterbi译码、BP译码），利用冗余比特纠正传输错误，恢复接近原始数据的信息；
- 信源解码：信道解码后的数据经过信源解码（如算术解码、Huffman解码），还原为原始信息。
MIMO系统关键参数与性能对比
| 参数 | 定义 | 对系统性能的影响 |
|---|---|---|
| 发射/接收天线数（Nt/Nr） | 发射端和接收端的天线数量 | 天线数越多，空间自由度越高，容量和可靠性提升（如Nt×Nr MIMO的理论容量与min(Nt,Nr)成正比） |
| 信道相关性 | 天线间信道衰落的相关程度 | 相关性越高，空间分集/复用增益越低，天线间距需≥半波长以降低相关性 |
| 预编码方式 | 发射端信号映射到天线的变换方式 | SVD预编码可最大化容量，ZF/MMSE预编码降低干扰，BD预编码适用于多用户场景 |
| 信号检测算法 | 接收端分离数据流的算法 | ML检测性能最优但复杂度高，MMSE检测在复杂度和性能间平衡，适合大规模MIMO |
相关问答FAQs
Q1：MIMO技术与传统SISO（单输入单输出）系统相比，核心优势是什么？
A：MIMO的核心优势在于利用空间维度提升通信性能：①空间复用：通过多天线并行传输多个数据流，成倍提升频谱效率（如2×2 MIMO在理想条件下速率可达SISO的2倍）；②空间分集：通过多天线传输相同数据的不同副本（如Alamouti编码），对抗信道衰落，降低误码率；③波束赋形：通过大规模MIMO（如64T64R）实现精确波束扫描，增强信号覆盖和干扰抑制能力，而SISO系统仅依赖时间、频率资源，无法利用空间增益，在复杂电磁环境下性能受限。
Q2：大规模MIMO（Massive MIMO）中，信道估计的挑战是什么？如何解决？
A：大规模MIMO的信道估计面临两大挑战：①导频开销剧增：基站天线数达数十甚至上百时，若采用正交导频，用户数受限；若复用导频，则导频污染（Pilot Contamination）严重，影响估计准确性。②计算复杂度指数增长：传统信道估计算法（如MMSE）的计算复杂度与天线数的三次方相关，难以实时处理。
解决方案：①压缩感知（CS）：利用信道的稀疏性（角度域、延迟域），通过少量导频重构信道矩阵，降低导频开销；②导频复用与干扰消除：通过用户分组、时分复用或空分复用减少导频污染，结合干扰对齐（IA）技术消除用户间干扰；③低维信道建模：将高维信道投影到低维子空间（如基于角度的参数化模型），降低估计复杂度；④AI辅助估计：利用深度学习（如CNN、RNN）从历史数据中学习信道统计特性，实现快速预测和跟踪。
