单相交流电机是家用电器和工业设备中常用的动力源,其维修需要结合电路原理、机械结构和故障特征进行综合判断，维修图作为重要的技术资料，能帮助维修人员快速定位故障点，以下是单相交流电机维修的详细流程和关键要点，结合维修图的分析方法说明。
维修前的准备与安全检查
在查看维修图前,需先切断电源，使用万用表确认电机绕组无电压，并记录电机型号、铭牌参数（如功率、电压、转速等），维修图通常包含电机结构示意图、电路原理图、绕组接线图等，需提前熟悉图纸符号含义，绕组主副绕组用“U1/U2”“V1/V2”标注，电容器符号为“C”，离心开关用“S”表示。
通过维修图分析常见故障
电机无法启动
故障原因与维修图分析：
- 电源问题：查看电路图中电源输入端（L1、N）是否通电，用万用表检测电压是否为额定值（如220V），若电压异常，检查供电线路或开关。
- 绕组断路：维修图中主绕组（运行绕组）和副绕组（启动绕组）的接线端子需重点检测，万用表电阻档测量绕组阻值，正常时主绕组阻值较小（几十至几百欧），副绕组阻值较大，若阻值无穷大，说明绕组断路，需根据绕组接线图找到断点，重新焊接或更换绕组。
- 电容器故障：电路图中电容器与副绕组串联，用万用表电容档检测容量是否衰减（正常值如10-30μF），或短路/开路，若损坏，需更换同规格电容器，注意耐压值（如400V）。
- 离心开关故障：维修图中离心开关常与主绕组并联，电机静止时开关闭合，启动后断开，拆开电机前端盖，手动拨动开关触点，若无法闭合或接触不良，需打磨触点或更换开关。
电机运行时发热严重
故障原因与维修图分析：
- 绕组匝间短路：维修图中绕组分布密集，匝间短路会导致局部电流增大，可通过测量绕组直流电阻判断，若阻值显著低于正常值，需拆解电机，查找短路点（如焦黑痕迹），重新绕制绕组。
- 轴承损坏：电机结构图中轴承位置若出现异响或卡顿，会导致转子摩擦定子，增加负载和发热，更换同型号轴承（如深沟球轴承），确保润滑良好。
- 负载过大：根据功率-转速曲线图（维修图附件），检查负载是否超过电机额定功率，如风机叶轮卡滞、皮带过紧等，需调整负载或机械部件。
电机转速异常
故障原因与维修图分析：
- 电压过低：电路图中电源电压不足会导致转矩下降，转速降低，检测输入电压，若低于额定值10%以上，需稳压或调整供电。
- 绕组接线错误：维修图中主副绕组相位差需为90°（分相式电机），若接线时首尾端接反（如主绕组U1与U2颠倒），会破坏旋转磁场，导致转速不足，对照绕组接线图重新接线，用万用表检测绕组极性。
- 电容器容量不足：启动电容器容量减小会导致启动转矩下降，影响转速，更换同容量电容器，注意无极性电容的极性不可接反。
绕组重绕工艺（结合维修图）
若绕组烧毁需重绕,维修图中的“绕组展开图”和“嵌线示意图”是关键：
- 拆除旧绕组：记录原绕组匝数、线径、节距（如跨槽数），可用游标卡尺测量线径（如0.35mm）。
- 绕制新绕组：根据展开图匝数，用绕线机在绕线模上绕制，主副绕组匝数比通常为1:1~2:1（如主绕组1200匝，副绕组800匝）。

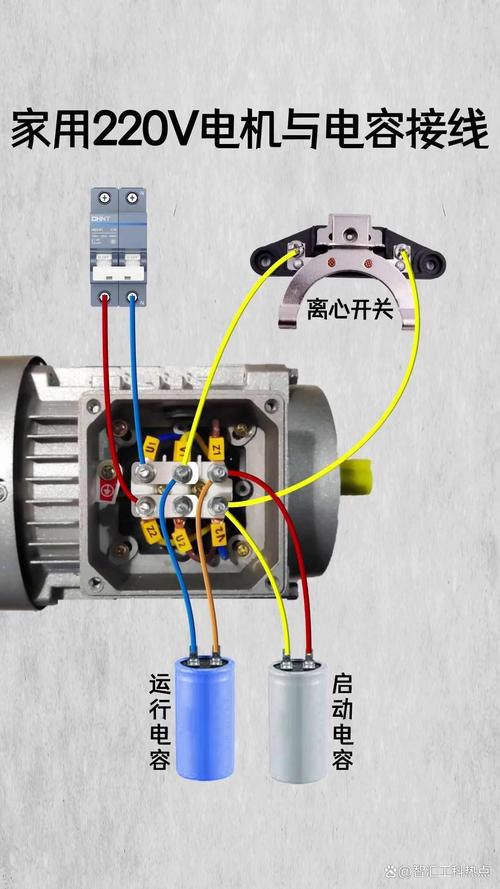

- 嵌线与接线：按嵌线示意图将绕组嵌入槽内，注意槽绝缘（如青壳纸+聚酯薄膜），主副绕组在空间上错开90°电角度，根据接线图将绕组首端（U1、V1）接电源，尾端（U2、V2）通过离心开关和电容器连接，最后用绝缘套管包裹接头。
维修后的测试

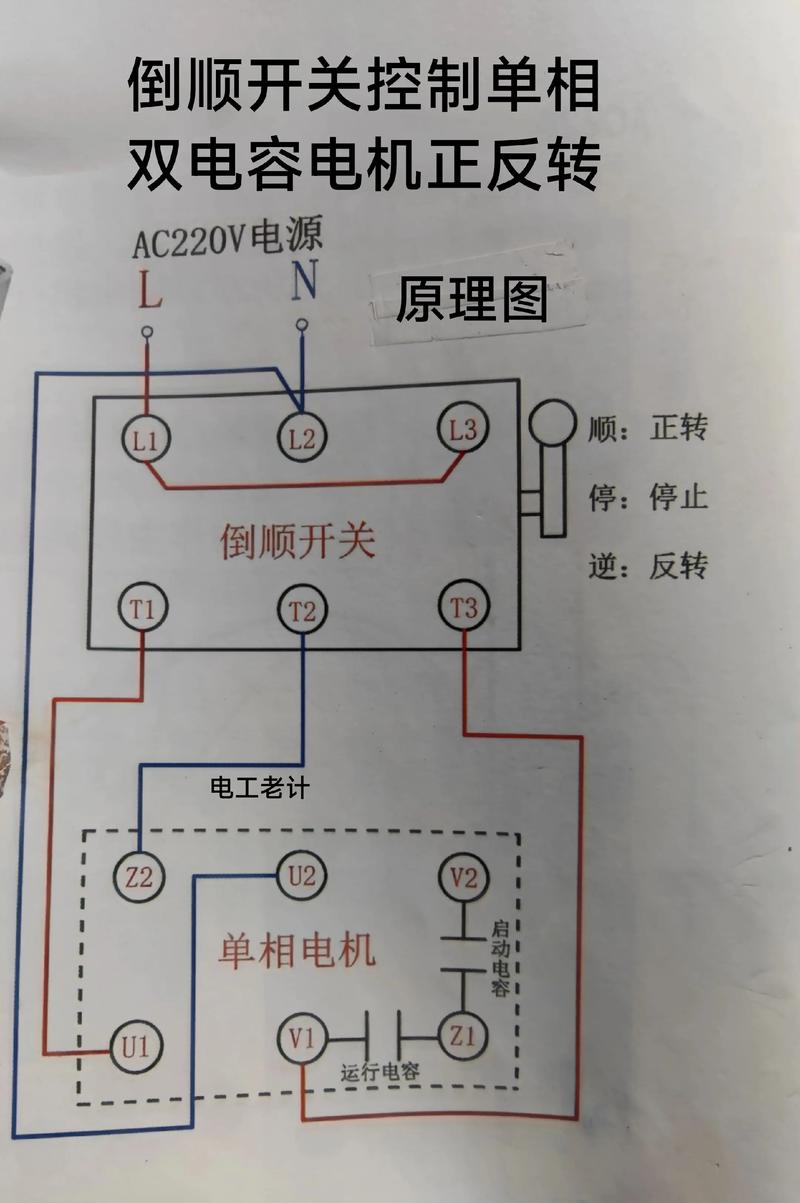

重装电机后,进行空载测试：通电观察电机转向（若反转，调换主绕组或副绕组接线端子），测量空载电流（应小于额定电流的50%），检查温升和噪声，确保符合维修图中的性能参数。
相关问答FAQs
Q1：如何通过维修图区分单相电机的主绕组和副绕组？
A：在维修图的电路原理图中，主绕组（运行绕组）通常直接并联在电源两端，阻值较小（如50-100Ω）；副绕组（启动绕组）通过电容器或离心开关与主绕组串联，阻值较大（如100-200Ω），部分图纸会用不同颜色标注（如主绕组红色，副绕组蓝色），或通过“MAIN”“START”文字标识区分。
Q2：维修图中标注的“离心开关”位置在哪？如何判断其好坏？
A：离心开关位于电机内部前端盖与转轴连接处，维修图的“结构爆炸图”会显示其安装位置，判断好坏时：拆开电机，用手转动转子，正常情况下开关触点应能灵活闭合/断开；用万用表电阻档测量，静止时触点导通（阻值≈0），转子高速转动（模拟启动后）时触点断开（阻值≈∞），若触点粘连或无法动作，需更换开关。
