36v有刷控制器维修是电动车维修中常见且重要的环节,有刷控制器作为电动车的“大脑”，负责控制电机的转速、方向及启停，其工作状态直接影响电动车的骑行体验和使用寿命，本文将详细讲解36v有刷控制器的常见故障、维修流程、关键部件检测及注意事项，帮助维修人员快速定位并解决问题。

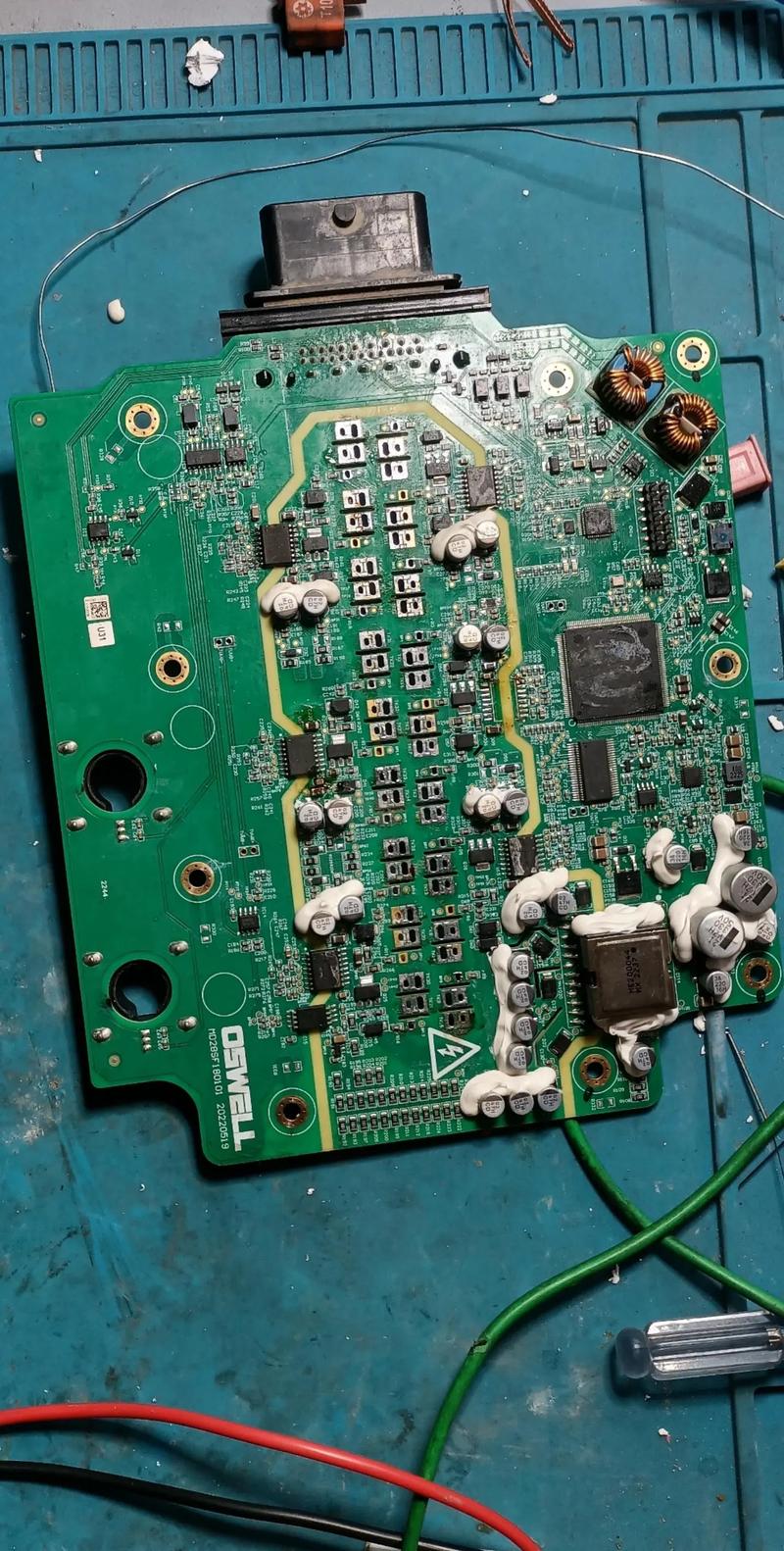

36v有刷控制器的基本结构与工作原理

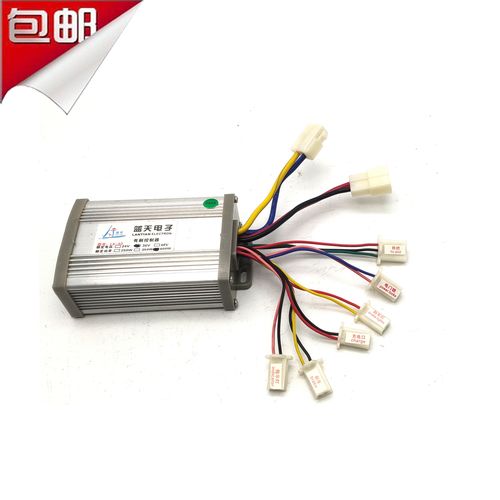

36v有刷控制器主要由电源模块、控制模块、驱动模块、保护模块等部分组成，电源模块负责将输入的36v电压转换为控制器内部各芯片所需的低压（如5v、12v）；控制模块接收转把、刹把等部件的信号，处理后输出控制指令；驱动模块根据控制信号驱动电机转动；保护模块则包括过流、欠压、过载等功能，保障控制器和电池的安全。
其工作流程为：电池36v电压输入控制器，经电源降压后给各模块供电；转把输出0-5v调速信号至控制模块，控制模块内部芯片处理后，驱动模块输出相应电流给电机，实现调速；刹把信号输入时，控制模块切断电机供电，实现刹车断电。
常见故障现象与原因分析
完全无反应，仪表盘不亮，电机不转
- 原因1：电池无电压输出（电池保险丝熔断、电池接线松动或损坏）。
- 原因2：控制器输入电源线路断路或短路（电源线与控制器接线端子脱落、线路破损短路）。
- 原因3：控制器内部电源模块损坏（如7812稳压芯片击穿、滤波电容失效）。
- 原因4：钥匙开关损坏或线路接触不良。
仪表盘亮，但电机不转，转把无反应
- 原因1：转把信号线断路或短路（转把霍尔元件损坏、信号线与控制器插接松动）。
- 原因2：控制器控制模块损坏（如MCU芯片虚焊、损坏）。
- 原因3：电机与控制器连接线断路（电机相线脱落、碳刷磨损严重）。
- 原因4：刹把常断电（刹把开关卡死、线路短路导致控制器误判刹车信号）。
电机转动但无力，转速慢
- 原因1：电池电量不足（电池老化、单节电池故障）。
- 原因2：控制器输出电流不足（驱动三极管性能下降、限流电阻阻值变大）。
- 原因3：电机内部故障（碳刷磨损过度、换向器脏污、绕组部分短路）。
- 原因4：线路接触电阻过大（控制器与电机连接线氧化、接线端子松动）。
电机异响或抖动，无法正常运转
- 原因1：电机碳刷磨损不均或弹簧压力不足。
- 原因2：换向器表面脏污或氧化，导致接触不良。
- 原因3：控制器驱动信号异常（驱动三极管虚焊、PWM信号输出不稳定）。
- 原因4：电机磁钢脱落或转子动平衡失衡。
控制器发热严重，频繁烧毁
- 原因1：长时间过载运行（超重、爬坡导致电流过大）。
- 原因2：控制器散热不良（外壳灰尘堵塞、通风孔不畅）。
- 原因3：驱动模块元件损坏（如MOS管击穿、续流二极管短路）。
- 原因4：电机卡死或相线短路，导致控制器过流保护失效。
36v有刷控制器维修流程与检测方法
安全准备
维修前务必断开电池与控制器的连接线,避免短路触电，准备万用表、示波器、电烙铁、焊锡、吸锡器、替换元件（如7812三端稳压、MOS管、电容）等工具。
外观检查
观察控制器外壳是否有破损、烧焦痕迹，接线端子是否松动、氧化，电源线、转把线、刹把线是否破损，若发现明显烧焦或元件炸裂，需重点检查对应电路。
电源模块检测
用万用表直流电压档检测控制器输入端（红黑线）是否有36v电压，若无，检查电池及线路；若有，再检测控制器输出端（如5v、12v）是否正常，36v有刷控制器常见的稳压芯片为7812（输出12v）和7805（输出5v），检测其输入输出电压：
- 7812：输入端电压应约36v，输出端应为12v±0.5v，若无输出或输入输出电压相等，则芯片损坏。
- 7805：输入端电压应约12v，输出端应为5v±0.2v，异常则需更换。
控制信号检测
- 转把信号检测：转把通常为霍尔转把，输出0-5v调速信号，用万用表直流电压档测量转把信号线（一般为细红线，与黑线）电压，转动转把，电压应从0v线性升至5v，若无变化或无电压，检查转把及信号线。
- 刹把信号检测：刹把常为低电平刹车，正常情况下信号线（通常是绿线）与地线电压为5v，捏刹把时电压降为0v，若捏刹把后电压仍为5v，说明刹把损坏或线路短路。
驱动模块检测
驱动模块主要由MOS管或三极管组成,负责控制电机电流，用万用表二极管档检测MOS管各引脚间的阻值：
- N沟道MOS管：源极（S）与漏极（D）正向应有0.5v左右压降，反向阻值应无穷大；栅极（G）与S、D之间应绝缘（阻值无穷大）。
- 若检测到S、D间短路或阻值异常，说明MOS管击穿，需更换同型号元件（常用型号如IRF3205、IRFZ44N等）。
保护模块检测
- 过流保护：用万用表电流档串联在电机回路中，模拟电机堵转，观察控制器是否在电流超过设定值（通常为15-20A）时断电输出，若未断电，需检查过流检测电阻（常见为0.01Ω/5W水泥电阻）是否开路或变值。
- 欠压保护：调节电池电压至30v左右（36v电池欠压阈值一般为31.5-32v），观察控制器是否切断电机输出，若未动作，检查欠压检测电路（如分压电阻、比较器）。
电机与线路检测
断开控制器与电机连接,用万用表电阻档测量电机相线（黄、蓝、绿）之间的阻值，正常应相等（约0.5-1Ω），且与外壳绝缘，若阻值不平衡或短路，需维修或更换电机，检查控制器与电机连接线是否导通，接触是否良好。
关键元件更换与焊接技巧
- 电容更换：滤波电容（如1000μf/50v）若鼓包、漏液，需更换同规格电容，注意正负极性，焊接时间不宜过长，避免损坏电容。
- 稳压芯片更换：更换7812/7805时，需先断开输入电源，焊接后用万用表检测输出电压，确保稳定。
- MOS管更换：选择同型号、同参数MOS管，焊接时注意散热，避免静电击穿，焊接后需测量各引脚间阻值，防止短路。
- 线路修复：若控制器内部线路断路，可用细铜线焊接，焊接点用绝缘胶带包裹，避免短路。
维修注意事项
- 先易后难：优先检查电池、保险丝、线路等外部部件，再拆解控制器。
- 防静电：焊接控制器芯片时，需佩戴防静电手环，避免静电损坏元件。
- 散热处理：维修后若控制器发热，可在外壳钻孔或加装散热片，确保通风良好。
- 匹配性：更换元件时，需确认参数（如电压、电流、封装）与原元件一致，避免兼容性问题。
- 安全测试：维修完成后，先空载测试（不连接电机），确认控制信号正常后再连接电机，避免二次损坏。
相关问答FAQs
问题1：36v有刷控制器维修后，电机转速不均匀，时快时慢，是什么原因？
解答：这种情况通常由信号干扰或元件接触不良导致，首先检查转把信号线是否与高压线（如电机线）缠绕，避免信号干扰；其次检测控制器PWM输出端（与电机连接端）是否有虚焊，重新焊接驱动模块元件；最后检查电机碳刷是否磨损不均，换向器是否脏污，清洁或更换碳刷即可解决。
问题2：维修36v有刷控制器时，发现7812稳压芯片发烫，但输出电压正常，是否需要更换？
解答：7812发烫但输出电压正常，可能是输入电压过高或负载电流过大导致，36v控制器输入电压通常为36v，7812压差为24v，功耗较大（P=压差×电流），若负载电流超过1A，发热明显，可加装散热片解决，若发热严重且芯片烫手，建议更换同型号芯片，避免长期工作导致性能下降或损坏。
