微波炉液晶显示屏维修是家电维修中常见但需要细致操作的工作,液晶显示屏作为用户交互的重要界面，出现故障时会直接影响微波炉的使用体验，以下将从常见故障类型、维修工具准备、故障排查步骤、具体维修方法及注意事项等方面进行详细说明。
（图片来源网络，侵删）
常见故障类型及初步判断
微波炉液晶显示屏故障通常表现为以下几种情况,每种故障可能对应不同的原因：
| 故障现象 | 可能原因 |
|---|---|
| 屏幕完全不显示 | 电源问题、显示屏供电线路故障、显示屏本身损坏、主板控制电路故障 |
| 背光不亮但显示正常 | 背光电源故障、背光LED损坏、背光驱动电路元件损坏 |
| 部分功能按键失灵 | 按键线路故障、按键触点氧化、主板按键扫描电路故障 |
初步判断时,可先观察故障现象是否伴随其他异常（如微波炉加热功能是否正常），若加热功能正常，则故障多集中在显示模块本身或相关控制电路。
维修工具与准备工作
进行维修前需准备以下工具和材料：
- 基础工具：螺丝刀（十字、一字）、万用表、电烙铁、焊锡丝、松香、吸锡器、镊子、剥线钳。
- 检测工具：示波器（用于检测信号波形，可选）、放大镜（检查线路虚焊）。
- 备用配件：同型号液晶显示屏、排线、保险管、驱动芯片等。
- 安全防护：绝缘手套、护目镜，确保维修前微波炉完全断电，并电容放电。
故障排查步骤
安全断电与外观检查

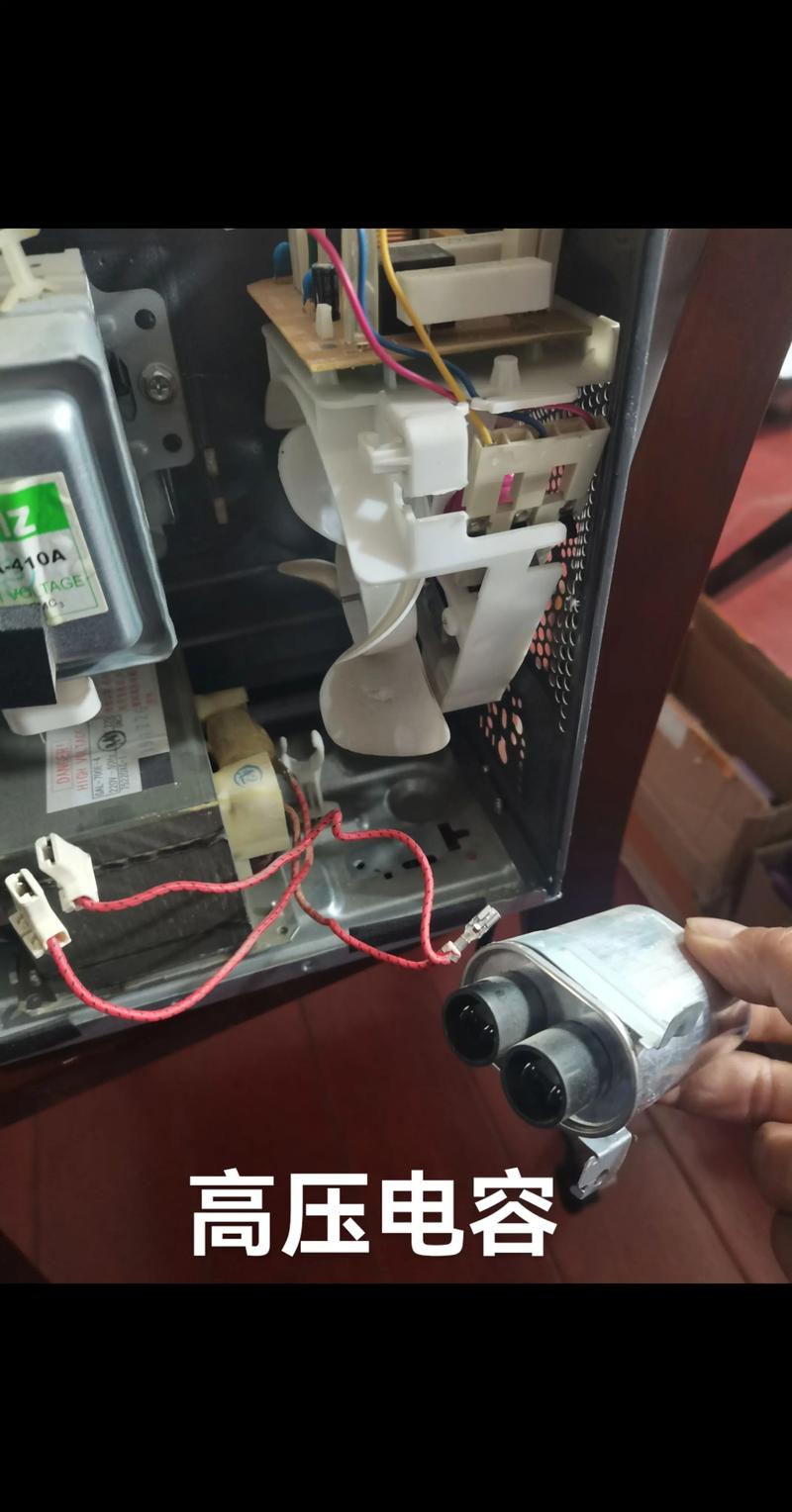

- 断电操作：拔下电源插头，等待5分钟以上，确保内部高压电容完全放电。
- 外观检查：观察显示屏是否有物理损伤（如裂痕、漏液）、排线是否松动、接口是否有氧化或污渍。
供电线路检测
使用万用表测量显示屏供电端子的电压：

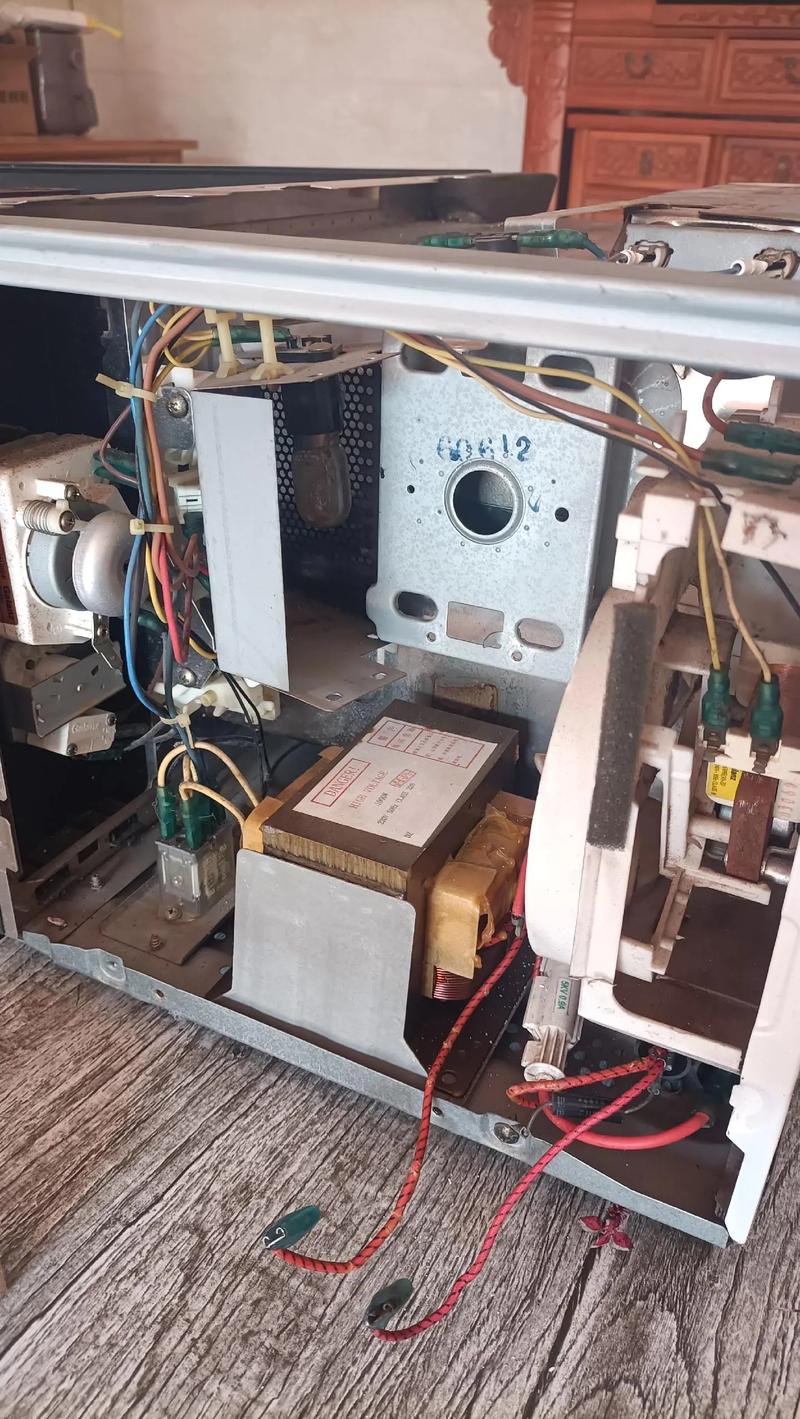

（图片来源网络，侵删）
- 若为5V或3.3V供电（具体参考型号规格），测电压是否正常；若无电压，检查电源板至显示屏的线路是否断路，保险管是否熔断。
- 若供电正常但屏幕不显示,进一步检测驱动信号。
信号线路检测
- 排线检测：拔下显示屏与主板的连接排线，检查排线针脚是否变形、氧化，用酒精棉清洁后重新插紧。
- 信号检测：用万用表二极管档检测排线通断，或用示波器检测时钟信号（CLK）、数据信号（DATA）是否正常输出。
显示屏本体检测
若供电和信号均正常,可能是显示屏损坏：
- 可用同型号显示屏替换测试,若替换后恢复正常，确认原显示屏损坏。
- 若无备用显示屏,可尝试用万用表电阻档测量显示屏驱动芯片的供电端对地是否短路，排除短路后进一步检测芯片是否虚焊。
具体维修方法
排线松动或氧化
- 拔下排线,用橡皮擦轻轻擦拭针脚，去除氧化层，或用酒精棉清洁接口。
- 重新插接时确保排线插入到位,卡扣扣紧。
虚焊或脱焊
- 用放大镜观察显示屏驱动芯片、排线焊接点是否有裂纹或虚焊。
- 用电烙铁（温度300℃左右）加松香进行补焊，注意避免焊接时间过长损坏元件。
背光故障
- 若背光不亮,测量背光供电电压（通常为12V或24V），若无电压，检查背光驱动电路的电容、电阻是否损坏。
- 若背光供电正常,可能是LED灯珠损坏，可用万用表二极管档检测单个LED灯珠，损坏者需更换同规格灯珠或整个背光条。
主板控制电路故障
- 若检测到主板无信号输出,检查主板上与显示相关的芯片（如MCU、移位寄存器）是否损坏。
- 可通过测量芯片各引脚电压与正常值对比（参考电路图），判断芯片是否异常，必要时更换芯片。
注意事项
- 防静电操作：维修时佩戴防静电手环，避免静电损坏电子元件。
- 焊接技巧：焊接CMOS芯片时，确保电烙铁接地良好，避免短路。
- 配件匹配：更换显示屏或芯片时，需确保型号完全一致，避免不兼容导致二次故障。
- 安全测试：维修完成后，先不装外壳，通电测试显示功能正常，再装回外壳。
相关问答FAQs
Q1：微波炉液晶显示屏显示乱码，但所有按键功能正常，如何解决？
A：显示乱码多为信号干扰或驱动电路故障，首先检查排线是否松动，重新插接后观察；若问题依旧，用示波器检测数据信号是否稳定，若信号异常，可能是主板驱动芯片损坏，需更换芯片；若信号正常，则可能是显示屏本身损坏，需更换显示屏。
Q2：维修时发现显示屏背光不亮，但显示内容正常，如何排查背光电路？
A：背光故障需分三步排查：①用万用表测量背光供电端子电压，若无电压，检查电源板至背光的线路及保险管；②若供电正常，检测背光LED灯珠是否损坏，可用万用表二极管档逐个检测，损坏灯珠需更换；③若灯珠正常，可能是背光驱动电路的电容失效或限流电阻开路，需更换对应元件。
