用万用表维修手机屏幕是一项需要结合电子基础知识和实践操作技能的工作，尤其在判断屏幕故障类型、排查线路问题以及验证元件功能时，万用表作为基础工具能发挥重要作用，以下是详细的操作步骤、注意事项及常见故障排查方法,帮助维修人员系统掌握相关技能。
维修前的准备工作
-
工具与材料准备

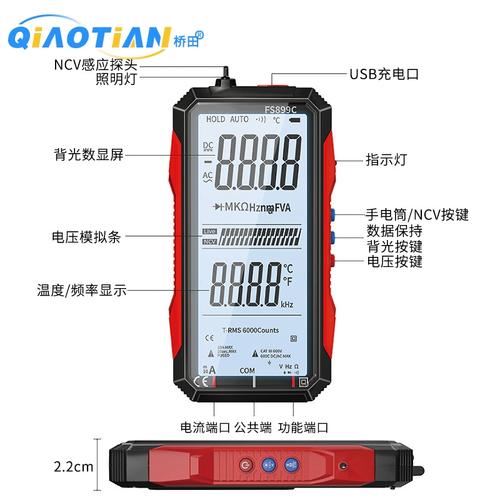

除了万用表（建议选用数字万用表，具备二极管档、电压档、电阻档），还需准备拆机工具（螺丝刀、撬棒）、镊子、屏幕排线、导电胶（若涉及触摸屏维修）、绝缘垫、备用屏幕（用于对比测试）等，确保工作台整洁，避免金属杂物造成短路。 -
安全与防护
维修前务必关闭手机电源，取下电池（可拆卸电池机型）或确保手机处于关机状态，对于内置电池机型，需先短路电池触点或使用专业工具断电，防止操作中意外通电损坏元件，佩戴防静电手环，避免人体静电击穿屏幕驱动芯片。 -
故障初步判断
通过用户描述和屏幕故障现象初步判断问题类型：- 完全不显示：可能是屏幕供电问题、驱动芯片故障或屏幕本身损坏；
- 显示异常：如花屏、色块、条纹，多涉及屏幕排线接触不良、驱动电压异常或屏幕本身老化；
- 触摸失灵：需排查触摸电路供电、I2C通信线路或触摸芯片故障。
万用表检测手机屏幕的核心步骤
（一）屏幕供电与接地检测
手机屏幕正常工作需稳定的供电电压，通常为3.3V、5V等（具体电压参考手机维修手册），需通过万用表电压档逐一排查。
-
供电线路检测
- 将万用表调至直流电压档（20V量程），黑表笔接地（电池负极或机壳地），红表笔测量屏幕接口供电脚（如VCC、AVDD等）。
- 正常情况应有标称电压，若电压为0或偏低，需沿线路检查供电保险电阻、滤波电容是否短路或断路，以及电源管理芯片输出是否正常。
- 示例：某手机屏幕供电为3.8V，实测为0V，进一步测量保险电阻两端电压，若一侧有电压另一侧为0，则保险电阻熔断，需用同规格保险电阻更换（阻值通常为0Ω）。
-
接地线路检测
- 万用表调至二极管档或电阻档（200Ω量程），红表笔接地，黑表笔测量屏幕接口接地脚，正常应导通（电阻接近0Ω或蜂鸣器鸣叫）。
- 若阻值无穷大，需排查接地线路是否断裂，或与屏蔽层连接是否可靠。
（二）屏幕排线与信号线路检测
屏幕排线传输数据信号（如RGB、LVDS、MIPI-DSI等）和触摸信号（I2C），线路接触不良或断路会导致显示或触摸异常。
-
排线通断检测
（图片来源网络，侵删）- 电阻档检测：将万用表调至二极管档或电阻档（200Ω量程），分别测量排线各端子与屏幕接口对应引脚的导通性，正常情况下，同一引脚两端应导通（蜂鸣器鸣叫，电阻接近0Ω）。
- 重点检测：排线弯折处易出现断路，需用镊子轻轻拨动排线，同时观察万用表读数是否稳定，若读数跳变则说明该处断路，需更换排线或焊接修复。
-
信号线路检测
- 对于RGB屏幕，可测量行同步（HSYNC）、场同步（VSYNC）等信号线，正常工作时万用表直流电压档可测到0.3-0.7V的跳变电压（因信号为脉冲波）；
- 对于MIPI-DSI信号（主流智能手机屏幕），需用示波器检测，但万用表可辅助判断线路是否对地短路（测电压为0）或断路（测电阻无穷大）。
（三）触摸电路检测
触摸失灵需重点排查I2C通信线路（SCL时钟线、SDA数据线）和触摸供电。
-
供电检测
触摸芯片供电通常为2.8V或3.0V，用电压档测量触摸接口供电脚，若无电压，需检查供电电路中的电感、电容是否损坏。 -
I2C线路检测
- 通断检测：电阻档测量SCL、SDA线与主芯片对应引脚的导通性；
- 对地短路检测：电压档测量SCL、SDA线对地电压，若为0V，说明线路对地短路，需排查排线或触摸芯片是否损坏；
- 上拉电阻检测：I2C线路需上拉电阻（通常为1.8kΩ-10kΩ），用电阻档测量上拉电阻是否正常，若阻值无穷大，需更换。
（四）屏幕驱动芯片检测
屏幕驱动芯片（TCON）负责处理图像信号，若损坏可能导致花屏、黑屏等故障。
- 供电检测：测量驱动芯片各供电脚电压是否正常，需参考维修手册标注的电压值；
- 复位信号检测：复位脚（RESET）正常时应有高电平或低电平（参考芯片手册），若电压异常，需检查复位电路中的电容、电阻是否损坏；
- 线路对地短路检测：测量驱动芯片各引脚对地电阻，与正常值对比（可通过备用屏幕或同型号主板对比），若阻值偏差过大，可能芯片损坏。
常见故障排查与维修案例
故障1：屏幕黑屏，但手机能开机
| 检测步骤 | 操作方法 | 可能原因及解决方案 |
|---|---|---|
| 检查屏幕供电 | 电压档测量屏幕接口供电脚（如VCC） | 电压为0：检查保险电阻是否熔断，更换同规格保险电阻；电压偏低：检查电源管理芯片输出电容是否漏电。 |
| 检查屏幕排线 | 二极管档测量排线与接口导通性 | 排线断路：更换排线；接触不良：清洁排线接口，重新压合。 |
| 检查驱动芯片 | 测量驱动芯片供电、复位信号及对地电阻 | 芯片损坏：更换驱动芯片（需专业焊接设备）。 |
故障2：屏幕触摸失灵，显示正常
| 检测步骤 | 操作方法 | 可能原因及解决方案 |
|---|---|---|
| 检查触摸供电 | 电压档测量触摸接口供电脚（如VDD） | 电压为0：检查触摸供电电感、电容是否损坏，更换故障元件。 |
| 检查I2C线路 | 电阻档测量SCL、SDA线通断及对地电阻 | 线路断路：修复或更换排线；对地短路：排查触摸芯片或排线短路，更换损坏部件。 |
| 检查触摸芯片 | 测量触摸芯片供电、I2C信号脚电压 | 芯片损坏：更换触摸芯片（需焊接）。 |
维修注意事项
- 避免虚焊与短路：焊接排线或芯片时，焊点需饱满无虚焊，焊锡避免溢出导致相邻引脚短路，可用洗板水清洁多余焊锡。
- 电压参考值：不同品牌手机屏幕电压可能不同，需以具体型号维修手册为准，避免盲目参考导致误判。
- 静电防护：维修全程佩戴防静电手环，避免在干燥环境下操作（可使用加湿器增加环境湿度）。
- 谨慎代换：若确认屏幕损坏，需使用同型号、同接口的屏幕代换，不同屏幕驱动方案可能导致不兼容。
相关问答FAQs
Q1：用万用表检测屏幕时，为什么测供电电压正常但屏幕仍不显示？
A：供电正常但屏幕不显示，可能原因包括：① 屏幕驱动芯片损坏，需进一步测量驱动芯片各引脚电压及对地电阻，与正常值对比；② 屏幕排线虚焊或接触不良，即使电压正常，信号无法传输，需重新压合排线或更换排线；③ 屏幕本身损坏（如液晶屏破裂、驱动IC烧毁），可通过替换法测试（更换正常屏幕验证），还需检查手机主板屏幕接口是否有氧化或断脚，可使用酒精清洁接口或用小镊子轻轻拨动引脚确保接触良好。
Q2：屏幕出现花屏，用万用表如何排查故障点？
A：花屏故障通常与信号干扰或信号传输异常有关，排查步骤如下：① 先测量屏幕供电电压是否稳定，电压波动可能导致花屏，若电压异常，检查滤波电容是否失效；② 检测屏幕排线的RGB信号线或MIPI信号线是否对地短路或与相邻信号线短路，用电阻档测量各信号线对地电阻，正常时应无短路；③ 检查驱动芯片的时钟信号（CLK）是否正常，万用表直流电压档可测时钟脚是否有0.3-0.7V的跳变电压（若无跳变，可能时钟电路故障）；④ 排查屏幕本身是否老化，可通过连接正常屏幕测试，若花屏消失则说明原屏幕损坏，需更换，若手机曾摔过,还需检查屏幕排线是否有弯折断裂或驱动芯片是否虚焊。
