uc2842n电源维修是一项需要结合理论知识和实践经验的技术工作，该芯片是电流模式PWM控制器，广泛应用于开关电源中，其性能直接影响电源的稳定性和可靠性，维修时需遵循系统化的排查流程，从外观检查到关键参数测量,逐步定位故障点。
维修前需做好安全防护，确保电源已完全断电，并使用大容量电容放电工具释放滤波电容中的残余电荷，准备维修工具，包括万用表、示波器、隔离变压器、焊接设备等，对于uc2842n为核心的电源，常见故障现象包括无输出电压、输出电压异常、输出纹波过大、电源无法启动等。

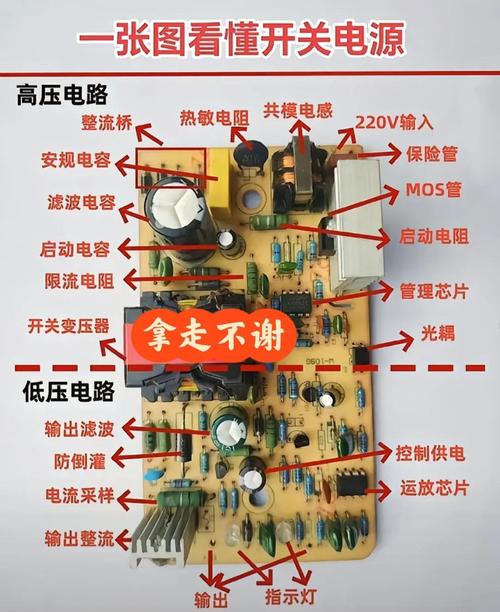

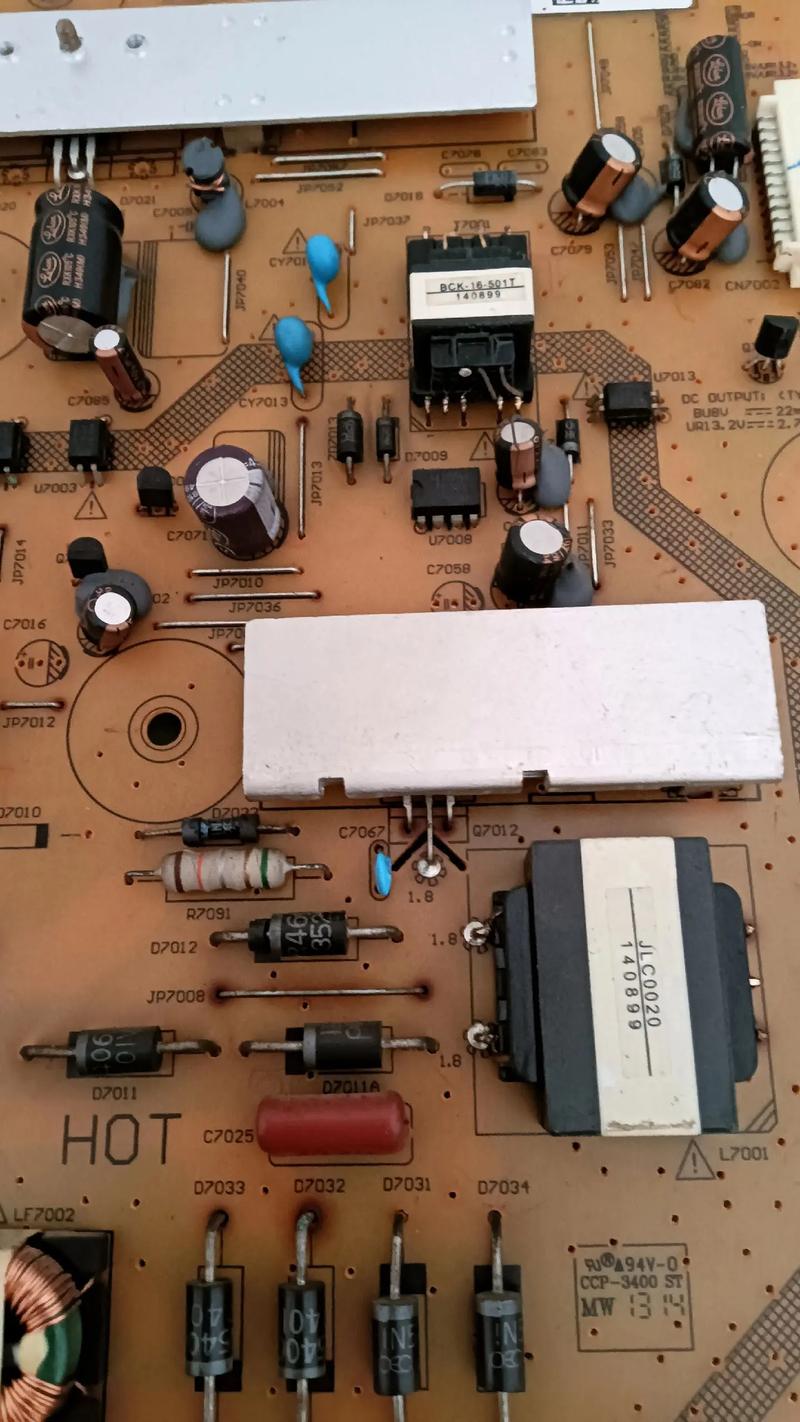

故障排查应从输入级开始逐步向后推进，检查交流输入保险管是否熔断，若保险管发黑或熔断，通常说明后级存在严重短路，需重点检查整流桥、滤波电容、uc2842n芯片及功率开关管（如MOSFET或IGBT）是否击穿，可使用万用表二极管档测量整流桥的二极管特性，检查滤波电容是否鼓包、漏液或容量失效，功率开关管的检测需仔细测量其三个引脚之间的电阻值，若发现任意两脚之间存在短路或漏电阻异常,则需更换同型号或参数兼容的开关管。
若输入级正常，则重点检查uc2842n的工作条件，该芯片正常工作的必要条件包括：供电电压（Vcc）通常在10-30V之间，启动电压需大于8.5V，关闭电压低于7.6V；基准电压（Vref）应为稳定的5V±2%；振荡器引脚（RT/CT）应有锯齿波波形，频率由外接RT电阻和CT电容决定，使用示波器测量uc2842n的各引脚波形是关键步骤,各引脚正常参数如下表所示：
| 引脚 | 功能 | 正常电压值（V） | 关键波形特征 |
|---|---|---|---|
| 1 | 误差放大器输出/补偿 | 1-3 | 补偿网络节点波形，反映反馈信号调节 |
| 2 | 误差放大器反相输入 | 5 | 稳态时为2.5V（由分压电阻决定） |
| 3 | 电流检测输入 | 0-1 | 电流采样信号波形，峰值约1V |
| 4 | 振荡器 | 0-2.8 | 锯齿波，频率由RT/CT设定 |
| 5 | 接地 | 0 | 参考点 |
| 6 | 推挽输出 | 脉冲信号 | 驱动MOSFET的PWM波，占空比可调 |
| 7 | Vcc供电 | 10-20 | 启动后由辅助绕组供电，需稳定 |
| 8 | 基准电压输出 | 0±0.1 | 稳定直流，为内部电路提供参考 |
若Vcc电压异常，需检查启动电阻是否变值、辅助绕组整流二极管是否开路或滤波电容是否失效，若Vref偏离5V或波动较大，则uc2842n芯片可能损坏，振荡器引脚无锯齿波时，需检查RT、CT元件是否损坏或参数漂移，电流检测引脚电压过高（超过1V）会导致芯片保护性关断,需检查电流采样电阻是否变值或功率开关管是否过流损坏。
误差放大器环节的故障通常表现为输出电压不稳定，若2脚电压异常，需检查分压电阻网络和光耦（若采用隔离反馈）是否正常，1脚补偿网络的开路或短路会导致振荡，需根据电源设计要求调整补偿参数，6脚无输出或输出波形异常时，需检查驱动电路的上拉电阻、限流电阻及功率开关管的栅极电阻是否正常。
维修过程中需注意，uc2842n的驱动能力有限，通常需外接MOSFET驱动电路，若驱动电阻参数不当可能导致开关管损坏，开关电源的频率较高，布线不当易引入干扰，维修时应保持元件布局整洁,避免引线过长。
对于输出电压异常的情况，还需检查输出整流二极管、滤波电容及负载是否正常，空载时输出电压偏高可能表明负载反馈电路失效，而满载时电压下降则可能是电流采样环节或功率输出能力不足导致，使用假负载（如大功率电阻）进行测试可辅助判断故障范围。
更换元件时需确保参数匹配，特别是功率开关管、快恢复二极管等关键元件，其耐压、电流等参数必须符合原设计要求，焊接后需仔细检查有无虚焊、短路，并进行通电测试,逐步调整电路参数至正常工作状态。
相关问答FAQs：
-
问：uc2842n电源启动后立即保护，如何判断是uc2842n损坏还是外围电路问题？
答：首先测量uc2842n的3脚电流检测电压，若电压超过1V且持续，说明过流保护触发，需检查电流采样电阻、功率开关管是否短路，若3脚电压正常但芯片仍保护，可测量Vcc电压是否稳定，若Vcc波动大或低于7.6V，可能是供电电路故障，若外围电路均正常，则可能是uc2842n内部保护电路损坏,需更换芯片。 -
问：维修后电源输出纹波过大，可能的原因有哪些？
答：输出纹波过大通常与滤波电路和开关频率有关，首先检查输出滤波电容是否容量下降或ESR增大，可更换同规格电容测试，检查uc2842n的4脚振荡频率是否偏低，若RT、CT参数漂移会导致频率下降，纹波增大，开关管波形异常、驱动不足或接地不良也会引入干扰，需用示波器观察各关键点波形,排查振荡或驱动问题。
