隔离电源技术中的Buck变换器是一种关键电路拓扑，广泛应用于对安全性、抗干扰性有较高要求的场合，如医疗设备、工业控制、新能源系统等，与传统非隔离Buck变换器不同，隔离型Buck通过添加高频变压器实现了输入与输出的电气隔离，既保留了Buck变换器降压效率高的优点，又增强了系统的安全性和电磁兼容性（EMC）性能，以下从工作原理、拓扑结构、关键参数设计及优势挑战等方面进行详细分析。
隔离Buck变换器的工作原理与拓扑结构

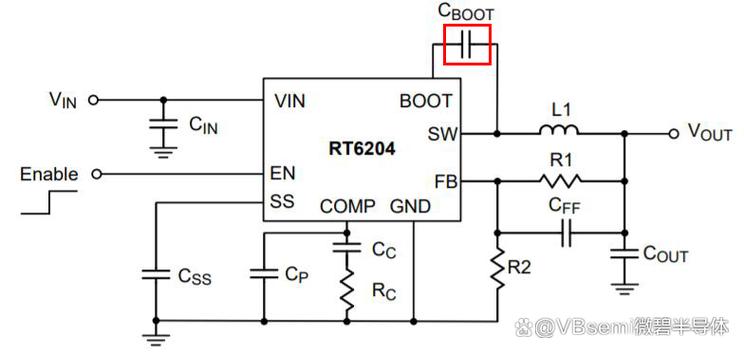

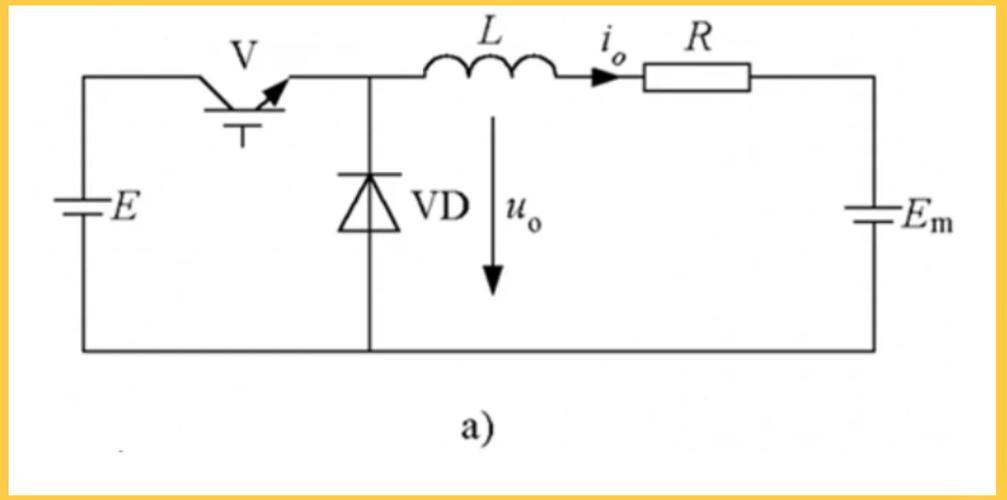

隔离Buck变换器的基本架构是在传统Buck变换器的前级或后级加入高频变压器，通常采用“前级隔离+后级Buck”或“Buck+后级隔离”两种形式。反激式（Flyback）隔离Buck和正激式（Forward）隔离Buck是最常见的拓扑。
反激式隔离Buck
反激拓扑结构简单，变压器的初级绕组与开关管（如MOSFET）串联，次级绕组通过整流二极管（或同步整流管）与输出滤波电容相连，开关管导通时，能量存储在变压器初级绕组，次级绕组因二极管反偏而截止；开关管关断时，变压器释放能量，次级绕组导通向负载供电，其特点是变压器同时承担能量传递和储能功能，无需额外电感，适合小功率应用（lt;100W），但反激拓扑的变压器设计需考虑气隙以防止磁饱和，且纹波电流较大，滤波电路要求较高。
正激式隔离Buck
正激拓扑中，变压器仅传递能量，需增加复位绕组或RCD缓冲电路来防止变压器磁饱和，开关管导通时，输入能量通过变压器传递到次级，经整流和滤波后输出；开关管关断时，复位绕组将变压器磁芯复位，确保磁通周期性归零，正激拓扑的功率密度较高，效率优于反激（通常可达90%以上），适合中功率应用（100-500W），但结构相对复杂，需额外设计复位电路。
LLC谐振隔离Buck通过谐振腔实现软开关（ZVS/ZCS），进一步提升了效率，尤其适合高输入电压、大电流场景，但控制策略较为复杂，成本较高。
关键参数设计与性能优化
隔离Buck变换器的设计需重点关注隔离、效率、纹波等核心指标，具体参数设计如下：
隔离等级与变压器设计
隔离等级（如1500VDC、3000VDC）决定了变压器绕组绝缘材料、爬电距离和电气间隙，变压器磁芯材料通常选用铁氧体（如PC40、TDK），其高频损耗低；绕组需采用三重绝缘线（如TEX-E）并分层隔离，减少耦合电容，匝数比n=Np/Ns（初级/次级匝数）需根据输入电压Vin、输出电压Vout和占空比D设计，满足Vin×D=n×Vout（理想情况下）。
开关频率与效率

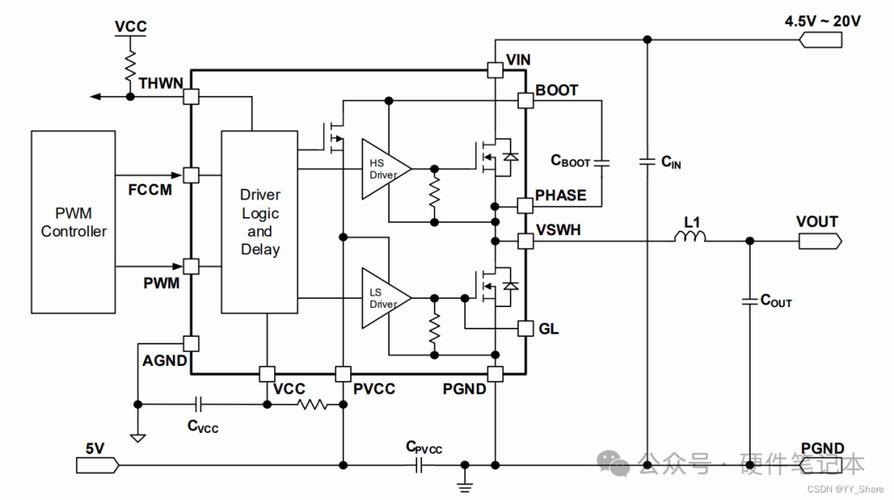

开关频率fs的选择需平衡效率与体积：高频（如100-500kHz）可减小变压器和电感体积，但开关损耗增加；低频（如50-100kHz）则相反，为提升效率，可采用同步整流技术（用MOSFET替代二极管），导通压降可从0.7V降至0.1V以下，显著降低整流损耗，开关管（如SiC MOSFET）的低反向恢复特性也能减少开关损耗。
纹波与滤波设计
输出电压纹波ΔVout主要由输出电容的ESR和容值决定，需满足ΔVout≤(1-5)%×Vout，通常采用低ESR的陶瓷电容（X7R/X5R）与电解电容并联滤波，输入侧需加π型滤波电路（电感+电容）抑制传导干扰，满足EMC标准（如CISPR 32）。
控制与保护电路
控制芯片（如UCC28951、NCP1399）通过PWM信号调节开关管占空比，实现闭环稳压，保护电路需包括过流保护（OCP）、过压保护（OVP）、过温保护（OTP）和短路保护（SCP），其中隔离采样（如使用隔离运放）可确保控制端与高压侧安全。
隔离Buck的优势与挑战
优势
- 安全性：电气隔离防止输入高压窜入输出端，避免触电风险，满足医疗设备（如IEC 60601-1）和工业设备的安全标准。
- 抗干扰性：隔离变压器阻断共模干扰，提升系统在恶劣电磁环境下的可靠性。
- 灵活适配：通过调整匝数比，可兼容宽输入电压范围（如9-36VAC/DC转5V/12V输出），适合多场景应用。
挑战
- 成本与体积：高频变压器和隔离元件增加了成本和PCB面积，需优化磁芯设计（如平面变压器）减小体积。
- 效率损耗：隔离层（如变压器绕组铜损、磁芯损耗）和同步整流驱动电路会引入额外损耗，需通过软开关技术优化。
- 设计复杂度：磁路设计、隔离布局和EMC整改难度较高，需仿真工具（如Ansys Maxwell、PSIM）辅助设计。
相关问答FAQs
Q1：隔离Buck变换器与非隔离Buck的主要区别是什么？
A1：核心区别在于电气隔离，非隔离Buck输入输出共地，结构简单、成本低，但无安全保障，适用于低压、低干扰场景（如消费电子）；隔离Buck通过变压器实现输入输出电气隔离，安全性高、抗干扰性强，但成本和设计复杂度增加，适用于医疗、工业等高压或高可靠性要求的场景。
Q2：如何选择隔离Buck变换器的变压器磁芯材料？
A2：磁芯材料需根据开关频率和功率选择：
- 铁氧体磁芯（如PC40）：成本低、高频损耗低，适用于50-500kHz中低功率场景（<500W）；
- 非晶/纳米晶磁芯：磁导率高、饱和磁感应强度大，适用于低频（<20kHz）大功率场景，但成本较高；
- 粉末磁芯（如铁硅铝）：直流偏置性能好，适用于大电流、高纹波场景，但高频损耗略高于铁氧体。
磁芯形状（如EE型、EI型、RM型）需根据绕组匝数和散热需求选择,平面磁芯适合高功率密度设计。
