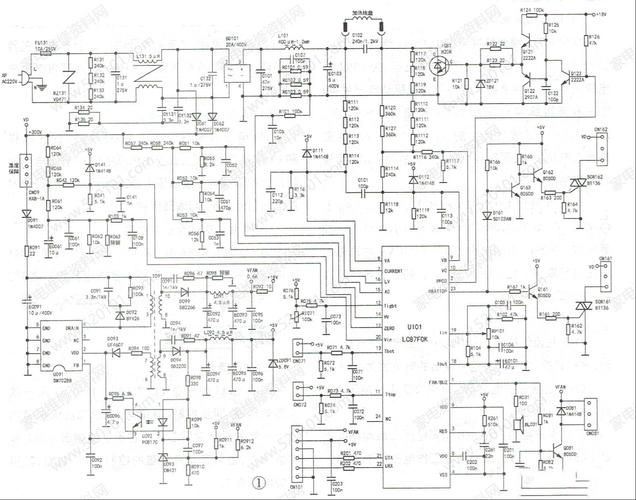

松下电饭煲作为现代家庭厨房中不可或缺的电器之一，其稳定性和耐用性备受用户青睐，长期使用后可能会出现各种故障，如不加热、保温异常、指示灯不亮等，此时了解其电路结构并掌握基本的维修方法就显得尤为重要，电路图是电饭煲维修的核心工具，它清晰地展示了各个电子元件之间的连接关系和工作原理,为故障排查提供了直观的依据。

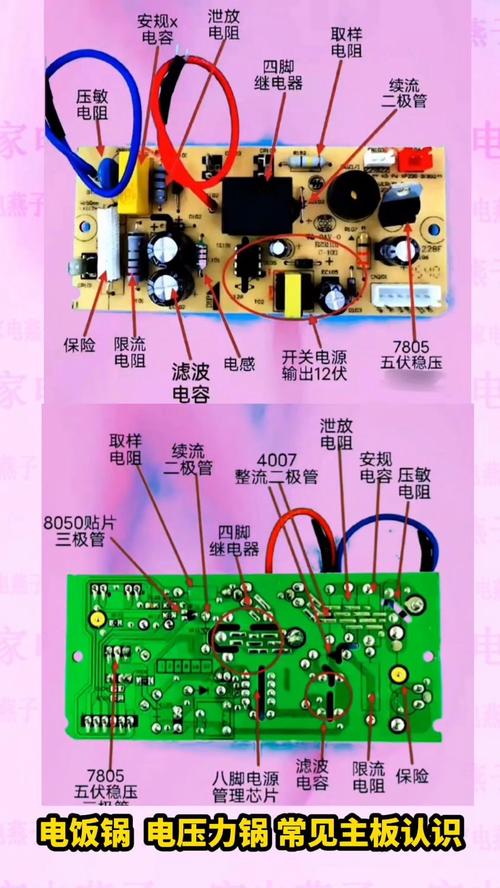

松下电饭煲的电路系统主要由电源模块、加热模块、控制模块、传感器模块以及显示模块等几大部分组成，电源模块负责将220V交流电转换为适合内部电路工作的低压直流电，通常包括变压器、整流桥、滤波电容和稳压集成电路（如78系列三端稳压器），当电饭煲无法通电时，首先应检查电源线是否完好，保险管（通常位于变压器初级侧）是否熔断，以及变压器次级是否有正常的低压输出，若变压器损坏，需更换同规格型号的变压器；若稳压块输出电压异常，则可能是其自身损坏或外围元件故障,需逐一检测。

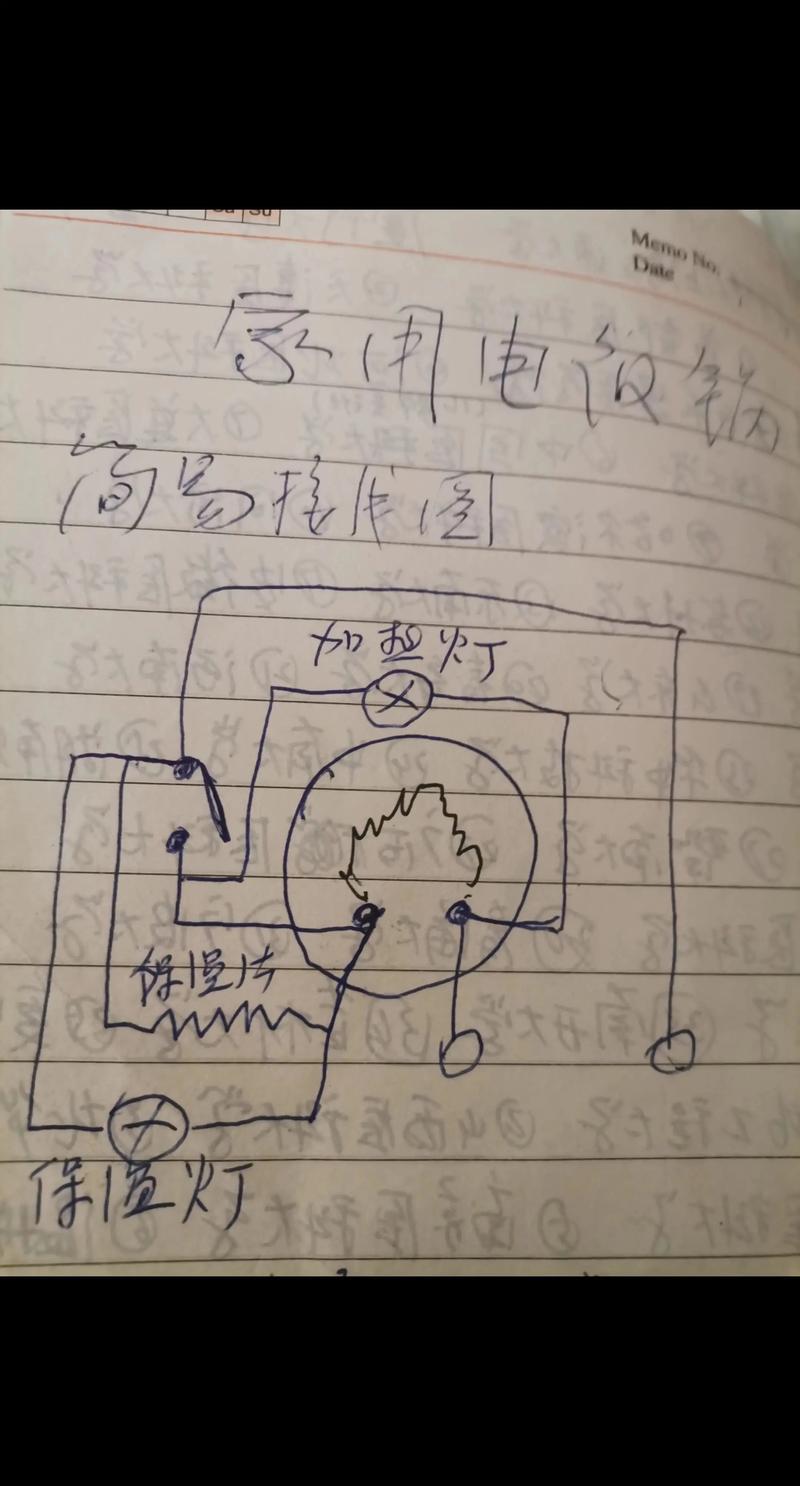

加热模块是电饭煲的核心功能部件，主要由加热盘（内嵌加热管）、继电器或可控硅及其驱动电路组成，电路图中，加热管的一端通常直接连接到电源输出端，另一端则通过继电器的触点或可控硅接到电源另一端，控制模块（通常以单片机为核心）根据传感器传来的信号，在特定时刻输出控制信号，驱动继电器吸合或可控硅导通，使加热管通电工作，若出现不加热故障，需重点检查继电器线圈两端是否有驱动电压（通常为12V或5V），若无，则故障可能在控制模块的输出端或驱动电路；若有但继电器不动作，则可能是继电器本身损坏，对于可控硅控制的电路，需用万用表检测可控硅的阳极、阴极和控制极之间的电阻值,判断其是否击穿或短路。
控制模块是电饭煲的“大脑”，一般采用专用单片机，其内部固化了加热、保温、定时等控制程序，该模块接收来自传感器模块的温度信号、用户操作面板的指令信号，经过处理后输出控制信号至加热、显示等模块，维修时，若怀疑控制模块故障，需首先检查其电源引脚（如VCC和GND）是否正常供电，复位引脚是否有复位信号，晶振是否起振（可用示波器观察晶振两端的波形），若外围元件均正常，则可能是单片机本身损坏，需更换同型号芯片，但注意更换时需注意焊接温度和时间,避免损坏芯片。
传感器模块主要包括温度传感器（通常是热敏电阻）和锅底传感器，热敏电阻的阻值随温度变化而变化，控制模块通过检测其阻值的变化来实时监测锅内温度，电路图中，热敏电阻通常与一个固定电阻串联组成分压电路，其分压信号输入到单片机的ADC引脚，若电饭煲出现煮饭夹生或煮糊现象，可能是热敏电阻性能异常，需用万用表在不同温度下测量其阻值，与正常值对比判断，若热敏电阻短路或开路，将导致控制模块无法获取正确的温度信号,从而引发保护性停机或功能紊乱。
显示模块主要由LED指示灯、数码管或LCD显示屏及其驱动电路组成，用户通过操作面板上的按键输入指令，按键信号通常通过接口芯片直接输入到单片机，若部分按键失灵，可能是按键触点氧化或损坏，可用酒精清洗或更换按键；若显示异常，需检查驱动芯片的供电、数据线和时钟线是否正常,以及显示器件本身是否损坏。
在进行松下电饭煲维修时，安全是首要原则，务必在断电并确认滤波电容完全放电后再进行操作，避免触电风险，维修前应仔细阅读电饭煲的电路图，理解各部分电路的工作原理，然后根据故障现象逐步排查，从电源到负载，从输入到输出，缩小故障范围，对于无法确定或复杂的故障，建议寻求专业维修人员的帮助,以免造成更大的损坏。
以下是松下电饭煲常见故障与电路图相关的排查要点简表：
| 故障现象 | 可能涉及的电路模块 | 关键检测点 |
|---|---|---|
| 完全不通电 | 电源模块、电源线 | 保险管、变压器初级/次级电压、整流桥输出、滤波电容电压 |
| 不加热 | 加热模块、控制模块 | 继电器驱动电压、继电器触点、可控硅、加热管阻值、单片机加热控制信号输出 |
| 保温异常 | 加热模块、传感器模块 | 保温加热电路、热敏电阻阻值、单片机保温控制信号 |
| 指示灯不亮 | 电源模块、显示模块 | 显示模块供电、LED驱动电压、LED本身 |
| 跳闸或保险管反复熔断 | 电源模块、加热模块 | 变压器是否短路、加热管是否漏电、滤波电容是否击穿 |
相关问答FAQs：
-
问：松下电饭煲通电后指示灯不亮，但加热盘有微弱热量，可能是什么原因？
答：这种情况可能是电源模块的滤波电容容量下降或整流桥部分损坏导致，滤波电容容量下降会使直流电压纹波增大，影响后续电路正常工作，但不足以完全断开加热回路，可用万用表检测滤波电容两端的直流电压是否稳定（正常应在12V左右），并用电容表测量其容量是否在标称值范围内，若电压波动大或容量严重不足，需更换同规格滤波电容，同时检查整流桥的二极管是否有反向漏电现象,若有也应一并更换。 -
问：维修松下电饭煲时，如何判断单片机是否损坏？
答：判断单片机是否损坏需结合外围电路和故障现象综合分析，首先检测单片机的电源引脚（VCC）电压是否正常（通常为5V或3.3V），GND引脚是否接地良好，其次检查复位引脚（RESET）电压，正常情况下应为高电平（或低电平，取决于单片机型号）；若复位电压异常，需检查复位电路（如复位电容、电阻是否损坏），然后用示波器检测晶振引脚是否有起振波形（通常为频率几MHz的正弦波），若以上条件均正常，但单片机仍无任何控制信号输出（如继电器驱动信号、显示驱动信号），且外围元件（如继电器、驱动芯片）均完好，则可能是单片机内部程序紊乱或硬件损坏，可尝试更换同型号单片机进行验证，更换时需注意芯片型号、封装及引脚定义的一致性。
