bp2833d是一款常用的LED驱动控制芯片，广泛应用于各类LED照明产品的电源模块中，如球泡灯、筒灯、面板灯等，其内部集成了高精度PWM控制器、线性恒流驱动电路以及多种保护功能，具有高效率、高可靠性、低成本等特点，在电路维修过程中，掌握bp2833d的特性和常见故障排查方法，能够快速定位问题并修复故障，以下从芯片功能、典型应用电路、常见故障现象及维修步骤三个方面进行详细分析。
bp2833d芯片功能与典型应用电路
bp2833d采用SOP-8封装，主要引脚功能包括：
- VCC：电源输入端，工作电压范围通常为6-45V，需外接滤波电容以提高稳定性；
- GND：接地端，需确保良好接地以减少干扰；
- DIM：调光控制端，支持PWM调光或直流电压调光，通过外部电阻或信号输入调节亮度；
- CS：电流采样端，外接采样电阻用于检测输出电流，实现恒流控制；
- OUT：功率输出端，连接MOSFET的栅极，驱动MOSFET开关工作；
- VDD：内部供电端，通常通过稳压电路为芯片内核供电，需外接稳压电容。
典型应用电路中，bp2833d与MOSFET（如IRF840、IRF540等）、采样电阻（Rs）、续流二极管（如FR107）及滤波电容共同构成 buck拓扑结构的降压恒流驱动电路，交流220V电压经过整流桥（如GBU806）和滤波电容（如10μF/400V）转换为直流高压，再通过bp2833d控制MOSFET的开关频率，将高压转换为适合LED负载的低压恒流输出，采样电阻Rs上的电压反馈至芯片的CS引脚，芯片根据反馈电压调整OUT引脚的输出PWM占空比,从而稳定输出电流。
常见故障现象及维修步骤
故障现象一：LED灯不亮，输出电压异常
可能原因分析：
- 输入电路故障：整流桥击穿、滤波电容失效或保险丝熔断；
- bp2833d供电异常：VCC或VDD端电压缺失，芯片未工作；
- MOSFET或续流二极管故障：MOSFET击穿短路或二极管开路；
- 采样电阻异常：Rs开路或阻值变大，导致芯片保护关断。
维修步骤：
（1）断电检测：用万用表二极管档检测整流桥是否正常，正反向电阻应具有单向导电性；滤波电容是否鼓包、漏液，容量是否正常（可用电容表测量）。
（2）供电检查：通电后测量VCC端电压（正常为12-45V），若电压为0，检查保险丝是否熔断，输入线路是否断路；若VCC正常但VDD端无电压（正常约5-12V），检查VDD外接稳压电容是否失效，芯片是否损坏。
（3）功率器件检测：断电后测量MOSFET的D-S极间电阻，若短路则需更换；续流二极管正反向电阻应正常，若开路则更换。
（4）采样电阻检查：测量采样电阻Rs阻值（通常为0.1-1Ω），若开路或阻值偏差过大，需更换同规格电阻。
故障现象二：LED灯闪烁，亮度不稳定
可能原因分析：
- 调光信号异常：DIM端外接电路故障或信号干扰；
- 反馈电路问题：采样电阻接触不良，导致电流反馈不稳定；
- 芯片损坏：内部PWM控制器故障，输出占空比波动；
- 输入电压波动：交流电网电压不稳定，导致输入直流电压波动。
维修步骤：
（1）调光信号检测：若为PWM调光，用示波器测量DIM端是否有稳定的PWM信号；若为直流调光，测量DIM端电压是否稳定（正常0-10V），检查外接分压电阻是否变值。
（2）反馈电路检查：检查采样电阻Rs是否焊接良好，阻值是否准确；CS端到芯片的走线是否有短路或断路，避免引入干扰。
（3）芯片供电稳定性：测量VDD端电压是否稳定，若有波动，检查滤波电容是否失效，必要时更换低ESR电容。
（4）输入电压检测：用万用表监测输入直流电压，若波动较大，需检查整流桥后的滤波电容容量是否不足，或电网电压是否异常。
故障现象三：输出电流过大，LED易损坏
可能原因分析：
- 采样电阻Rs阻值变小，导致电流采样值偏低，芯片误判为输出电流不足；
- MOSFET开关速度过慢，导致导通损耗增大，电流异常；
- 芯片内部恒流控制电路损坏，无法正常调节输出电流。
维修步骤：
（1）采样电阻测量：用精密万用表测量Rs实际阻值，与标称值对比，若偏差超过5%需更换。
（2）MOSFET检查：确认MOSFET的开启电压和开关速度是否符合要求，若开关特性变差，需更换高速MOSFET。
（3）芯片替换测试：若以上元件正常，可更换bp2833d芯片，排除内部电路损坏的可能。
维修注意事项
- 安全防护：维修前务必断开电源，高压部分（如整流桥后）电容需充分放电，避免触电风险；
- 元件代换：更换元件时需注意参数匹配，如MOSFET的耐压和电流等级、电容的耐压和容量等；
- 焊接工艺：bp2833d为贴片芯片，焊接时需使用恒温烙铁，避免静电损坏或过热导致芯片失效；

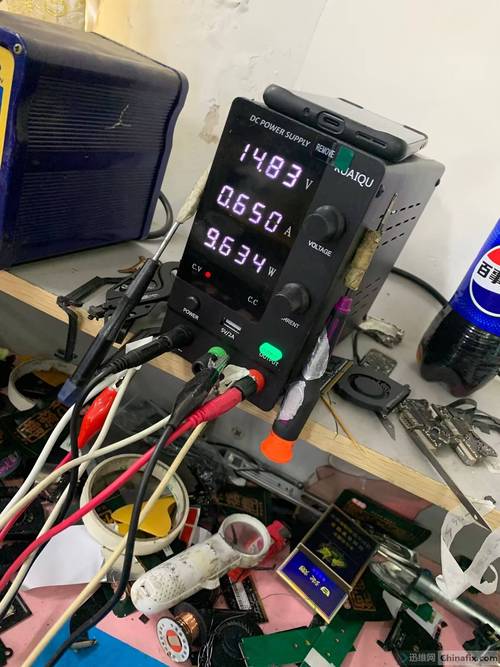

- 调试方法：维修后需使用电子负载或假负载测试输出电流，确保在LED额定工作范围内。
相关问答FAQs
Q1：bp2833d驱动电路输出电流偏小，如何调整？
A1：输出电流由采样电阻Rs和芯片内部基准电压决定，计算公式为Iout=Vref/Rs（Vref通常为0.2V），若电流偏小，可适当减小Rs阻值，但需确保Rs功率足够（P=I²×Rs），若目标电流为350mA，Rs=0.2V/0.35A≈0.57Ω，可选用0.56Ω/1W电阻，调整后需测试芯片温升，避免过热损坏。
Q2：bp2833d调光功能失效，如何排查？
A2：首先检查DIM端电压：若为直流调光，DIM端电压应随调光旋钮变化（0-10V）；若为PWM调光，用示波器检查DIM端是否有频率100Hz-1kHz、占空比0-100%的PWM信号，若信号正常但调光无效，可能是芯片DIM端内部电路损坏，需更换芯片，若信号异常，检查调光电路（如电位器、光耦）是否正常,排除线路干扰。
