S7-200电源维修是工业自动化控制系统中常见的维护工作，由于S7-200系列PLC（可编程逻辑控制器）的电源模块为其核心部件提供稳定工作电压，电源故障可能导致整个控制系统停机，因此掌握其维修方法和注意事项至关重要，S7-200电源模块通常采用24V DC输入，输出为5V DC、24V DC等多路电压，为CPU、数字量模块、模拟量模块等供电，维修时需遵循系统化排查流程，确保维修效率和安全性。
维修前需做好准备工作,包括断开PLC总电源，等待电容完全放电（通常需5-10分钟），使用万用表、兆欧表、示波器等工具，并查阅S7-200技术手册确认电源模块规格，故障现象主要包括电源指示灯不亮、输出电压异常、模块过热、系统频繁重启等，需结合现象初步判断故障类型，若电源指示灯不亮，可能是输入线路问题或模块内部短路；若输出电压偏低，可能是整流电路或滤波电容故障。
需进行外部线路检查,使用万用表测量电源模块的24V DC输入端子，确认输入电压是否在正常范围（通常为20.4V DC-28.8V DC），若输入电压为零，需检查外部供电电源、空气开关、接线端子及线路是否断路或接触不良；若输入电压异常过高或过低，需排除外部电源故障后再检查模块，检查电源模块的输出线路是否存在短路，可通过断开模块负载后测量输出电压判断，若短路解除后电压恢复正常，说明负载侧存在故障，需逐个排查模块或外部设备。

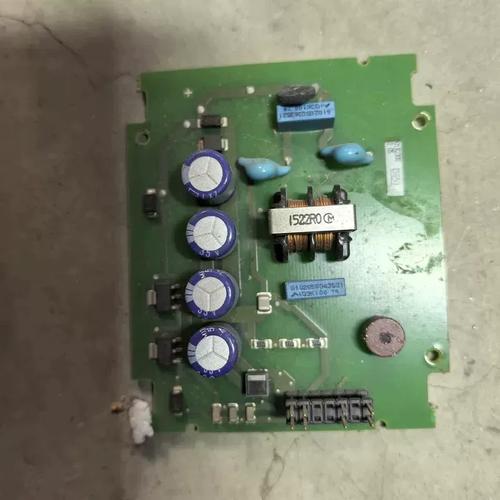

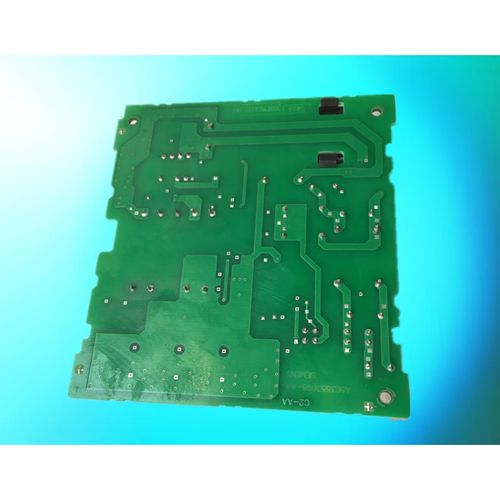

若外部线路正常,则需拆解电源模块进行内部检测，S7-200电源模块内部主要由输入保护电路、整流滤波电路、变换电路（如PWM开关电源）、输出稳压电路及保护电路组成，检测时，可先观察保险丝是否熔断，保险丝熔断通常表明存在严重短路，需进一步检查整流桥（二极管）、滤波电容、开关管（如MOSFET）等元件是否击穿，使用万用表二极管档测量整流桥的正反向电阻，正常时应具有单向导电性；用电阻档测量开关管D-S极间电阻，若为零或阻值过小，则开关管损坏，滤波电容鼓包、漏液是常见故障，需更换同规格电容（注意耐压和容量参数）。
变换电路是核心部分,若PWM控制器（如UC384x系列芯片）异常，会导致无输出或输出电压不稳，需测量控制器供电端电压（通常为12V-18V）、反馈端电压（如光电耦合器输出端），若供电异常，检查启动电阻、稳压二极管；若反馈异常，检查光电耦合器及误差放大器电路（如TL431），输出稳压电路需检测电感、续流二极管是否开路或短路，以及输出滤波电容是否失效，保护电路（如过流、过压保护）动作时，需确认是否为误保护，可通过短时解除保护（需谨慎）测试输出是否恢复。
维修过程中,元件更换需注意参数匹配，如开关管的耐压电流、电容的容量耐压、控制芯片的型号等，焊接时使用防静电工具，避免高温损坏PCB板，维修完成后，需先空载通电测试输出电压是否正常，再逐步接入负载，观察模块温升及指示灯状态，确保稳定运行，对于老旧设备，建议同时检查散热风扇（若有）及通风情况，避免因过热导致再次故障。
以下是相关问答FAQs：
Q1：S7-200电源模块输出24V电压偏低但未完全失电，可能的原因及解决方法？
A：可能原因包括：①输入电压不足，检查外部供电电源及线路压降；②滤波电容容量下降，导致纹波过大，更换同规格电容；③稳压电路反馈异常，如光电耦合器或TL431性能不良，需检测或更换；④负载电流过大，超出模块额定容量，需减少负载或更换大功率电源模块，解决方法：使用示波器测量输出纹波，排查滤波电路；断开负载后测量空载电压，判断是否为负载问题；逐一检测稳压回路元件参数。
Q2：维修S7-200电源模块时，如何避免二次损坏？
A：①断电后充分放电，避免电容残留电压击穿元件；②使用防静电手环和工作台，防止静电敏感器件（如PWM芯片）损坏；③更换元件时确保参数完全一致，特别是耐压、电流、容量等关键参数；④焊接时间不宜过长，避免PCB铜箔脱落；⑤维修后先空载测试，确认输出电压稳定后再接入负载，避免短路导致元件连锁损坏；⑥若模块内部有绝缘漆或导热胶，维修时需妥善处理，确保散热和绝缘性能。
