手机维修电源面板说明图是维修人员在处理手机电源相关故障时的重要参考工具,它通过直观的图形和标注，清晰展示电源面板的结构、接口功能、电压参数及关键测试点，帮助维修人员快速定位问题、规范操作流程，以下从面板结构、核心功能区域、电压参数表及使用注意事项等方面展开说明。
面板结构与功能区域划分
手机维修电源面板通常由输入接口区、输出调节区、显示监控区、保护控制区及测试接口区五部分组成，输入接口区包括AC电源输入插座（支持100-240V宽电压）和直流输入接口（用于外接适配器，电压范围12-24V）；输出调节区配备多组独立旋钮，可调节电压（0-20V连续可调）、电流（0-5A限流），部分面板支持快充协议（如PD、QC）的模拟输出；显示监控区采用LCD或LED屏，实时显示当前输出电压、电流、功率及设定的限流值；保护控制区包含过压、过流、短路、反接保护开关及紧急停止按钮；测试接口区则分布香蕉插座、鳄鱼夹及针座接口，方便连接手机主板进行供电测试。
核心功能区域详解
-
输出调节区：这是面板的核心操作区域，每组输出通道对应独立的电压/电流调节旋钮，顺时针旋转电压旋钮可提升输出电压（默认0V），电流旋钮则设定最大输出电流（例如设置为1A后，即使负载需求增大，电流也不会超过1A，避免烧毁手机主板），部分高端面板支持“记忆功能”，可保存常用电压/电流组合（如给iPhone 13供电需5V/2.1A，给安卓快充手机需9V/2A）。
-
显示监控区：屏幕显示的数值需与实际输出一致，若出现跳变或数值偏差，可能是面板内部校准问题，维修时需重点关注“实时电流”与“设定电流”的关系：若开机后电流为0但手机无反应，可能是手机主板供电线路断路；若电流瞬间飙升超过设定值并触发保护，则说明主板存在短路（如滤波电容击穿、电源IC损坏）。
-
测试接口区：香蕉插座适用于外接万用表监测电压，鳄鱼夹可直接夹住电池排线或USB接口供电针脚，而针座接口（如JST、MH系列）需对应手机主板的测试点，例如给iPhone主板供电时，需连接电池接口的“B+”（正极）与“B-”（负极），或USB接口的“VCC”与“GND”引脚。

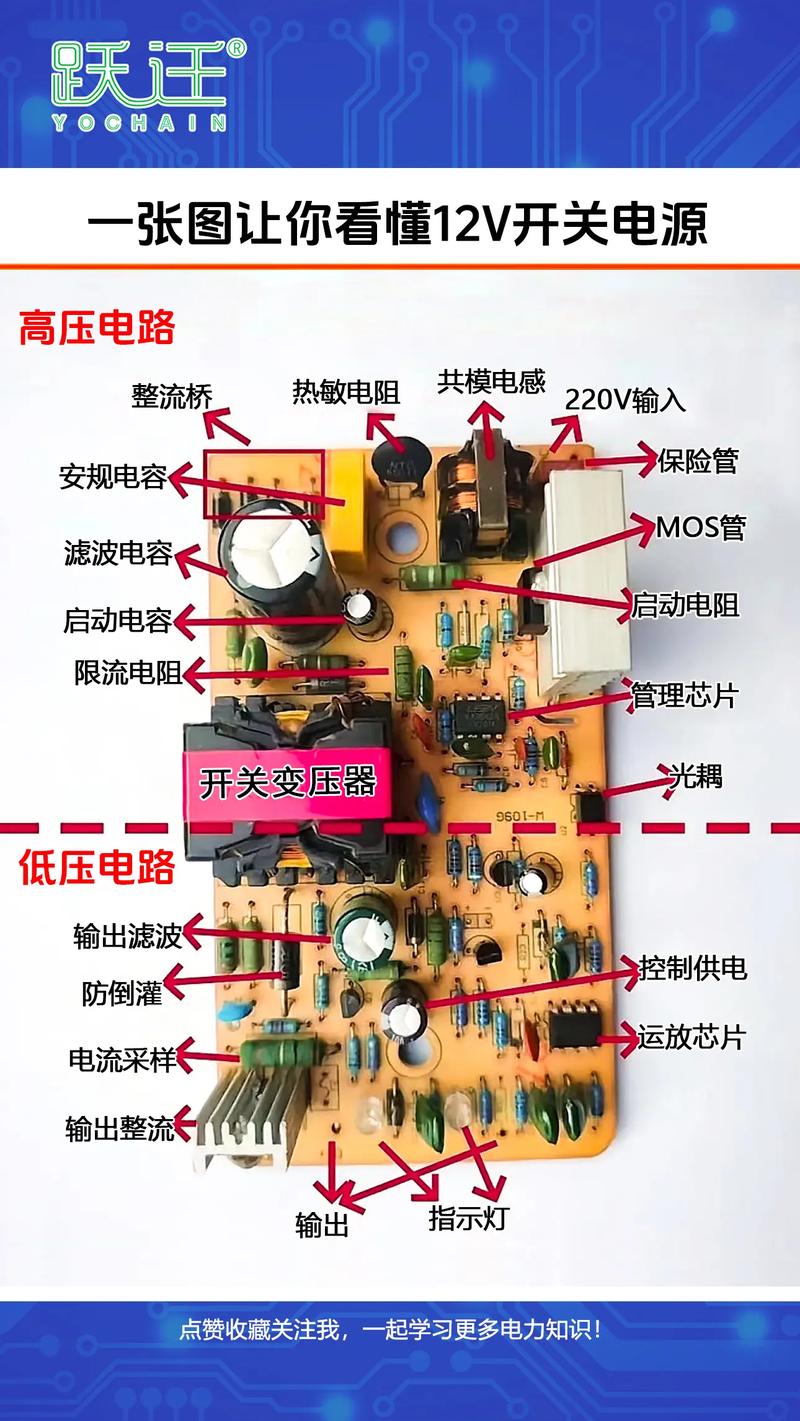

（图片来源网络，侵删）
电压参数参考表（常见手机供电需求）
| 手机类型 | 标准电压 (V) | 电流范围 (A) | 快充协议 | 测试点位置 |
|---|---|---|---|---|
| iPhone 14 | 5 | 1-3.5 | PD 20W/27W | 电池接口/B+、USB-C VCC |
| 华为Mate 60 | 4/5/9/11 | 2-6 | SuperCharge 66W | Type-C CC脚、VBUS |
| 小米13 | 5/9/11 | 2-3 | QC4+/PD3.0 | USB VBUS、GND |
| 三星S23 | 5/9 | 5-3 | PD 25W | USB-C VCC、GND |
使用注意事项
- 操作前校准：首次使用或长时间未使用时，需用万用表校准面板输出的实际电压，避免因电压偏差导致手机主板损坏。
- 负载匹配：维修时需根据手机功率需求设定合适的电流限值，例如给主板加电测试时，电流限值建议设为1A以下，若电流持续为0，说明供电线路开路；若电流超过限值触发保护，则需检查短路点。
- 保护功能启用：维修主板短路故障时，务必开启“短路保护”功能，避免因瞬间大电流烧毁测试设备或手机元件。
- 接口防呆：连接测试线时需注意正负极，反接可能触发反接保护或损坏面板，建议使用带防呆设计的测试线。
相关问答FAQs
Q1：使用维修电源面板给手机主板加电时，电压正常但电流显示为0，可能是什么原因？
A：这种情况通常说明供电线路存在开路故障，需检查测试线连接是否牢固（如鳄鱼夹是否夹准测试点）、主板电源接口是否氧化或虚焊，以及保险电阻是否熔断，若排除外部连接问题，则可能是手机主板供电通路上的元件（如电源IC、滤波电感）损坏，导致无法形成回路。
Q2：维修电源面板输出电压稳定，但电流频繁波动且触发过流保护，如何判断是面板问题还是手机主板问题？
A：可通过以下方法区分：① 断开手机主板负载，单独测量面板空载电压是否稳定，若电压正常则排除面板故障；② 用可调电子负载模拟手机主板功耗，若面板输出稳定，说明问题出在手机主板（如主板局部短路、电容漏电）；③ 若面板在空载时电压仍波动，可能是面板内部稳压电路损坏，需检修面板内部的LM2596等稳压芯片或电容元件。
