1032电源板维修事例在实际维修工作中较为常见,这类电源板通常应用于液晶电视、显示器等显示设备，其故障表现多样，维修时需结合电路原理和实测数据进行综合判断，以下通过一个具体维修案例，详细分析故障现象、排查过程及解决方法，为维修人员提供参考。

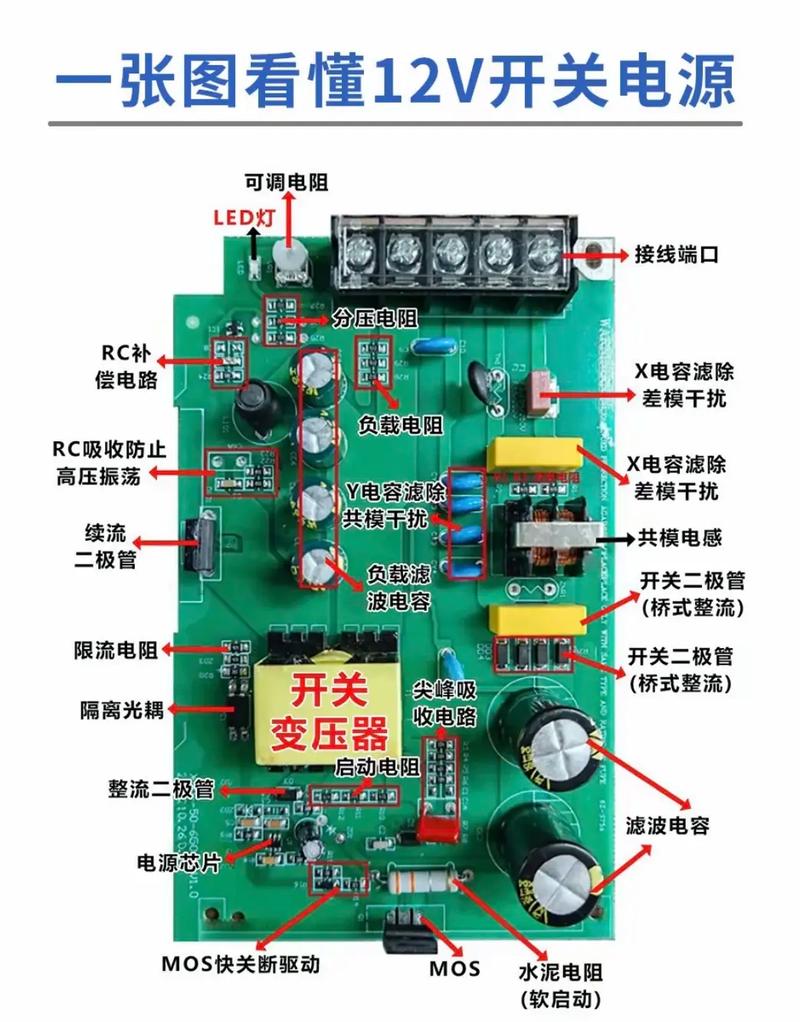

故障设备为一台某品牌46英寸液晶电视,用户报修为“三无”，即指示灯不亮、屏幕无显示、无声音，初步判断电源板故障可能性较大，遂拆机检测1032电源板，该电源板主要由输入滤波、PFC（功率因数校正）电路、PWM（脉冲宽度调制）控制电路、输出整流滤波等部分组成，首先观察电源板外观，发现保险管F1已熔断，且管壳发黑，说明存在严重短路故障，保险管熔断通常意味着后级电路有元器件击穿，需重点检测整流桥、PFC开关管、PWM开关管等大功率器件。
使用万用表二极管档检测整流桥BR1,发现交流输入端有两只二极管击穿短路；进一步检测PFC电路中的开关管Q1（型号STP15N60），发现其D-S极已击穿短路，更换保险管F1（规格为3.15A/250V）和整流桥BR1后，为防止再次损坏，先不装新开关管，检测PFC驱动芯片IC1（型号L6562）及其外围电路，测量IC1的VCC脚电压为0V（正常应为15V左右），检测VCC供电电阻R12（10Ω/2W）已开路，续流二极管D5（FR107）击穿，更换R12和D5后，测量IC1各脚电压，发现VCC脚电压恢复正常，但OUT脚无驱动输出，判断IC1可能已损坏，更换L6562后，安装新开关管Q1，通电试机，此时PFC电路输出电压为380V（正常），但主电源各组输出电压均为0V。
接下来检测主电源PWM控制电路,该电源板采用主副电源结构，主电源芯片为IC2（型号NCP1397），副电源芯片为IC3（型号VIPer12A），先测量副电源部分，发现副电源输出+5V_STB电压正常，但主电源无输出，检测IC2的VCC供电脚（8脚）电压为0V，正常应为18V左右，沿VCC供电回路检查，发现限流电阻R25（22Ω/3W）已开路，进一步检测IC2的7脚（过流检测脚）对地短路，判断IC2已击穿，更换R25和NCP1397后，测量IC2各脚电压，发现8脚VCC电压恢复正常，但OUT脚（5脚）无驱动输出，检测IC2外围的过流检测电阻R30（0.22Ω/1W）已开路，采样电阻R31（0.68Ω/1W）阻值变大，更换R30和R31后，再次通电试机，主电源输出+12V、+24V、+5V电压均恢复正常，连接负载后，电视开机正常，故障排除。
维修过程中,为提高效率，可借助表格记录关键点电压数据，如下所示：
| 测试点 | 正常电压（V） | 故障电压（V） | 故障现象 |
|---|---|---|---|
| 保险管F1两端 | 220 | 0（熔断） | 熔断发黑 |
| 整流桥BR1输出 | 300 | 0 | 两只二极管击穿 |
| PFC输出 | 380 | 0 | 开关管Q1击穿 |
| IC1（L6562）VCC | 15 | 0 | R12开路、D5击穿 |
| IC2（NCP1397）VCC | 18 | 0 | R25开路、IC2击穿 |
| 副电源+5V_STB | 5 | 5 | 正常 |
总结该维修案例,1032电源板故障主要集中在输入保护电路、PFC电路和PWM控制电路，维修时需遵循“先易后难、先主后次”的原则，优先检测保险管、整流桥等易损件，再逐步排查控制芯片及外围电路，更换元器件时需注意型号参数匹配，避免因代用不当引发二次故障。
相关问答FAQs
-
问：1032电源板保险管熔断后，直接更换是否可以？
答：不可直接更换，保险管熔断通常意味着后级存在短路故障，需先检测整流桥、PFC开关管、PWM开关管等大功率器件是否击穿，排除短路点后再更换保险管，否则可能再次熔断甚至扩大故障范围。 -
问：维修1032电源板时，PFC电路输出电压异常会导致什么后果？
答：PFC电路输出电压异常（如过高或无输出）会导致主电源工作异常，可能引发PWM芯片过压保护、输出电压不稳或无输出，严重时会击穿后级负载电路，造成更大范围的损坏，维修时需重点检测PFC开关管、驱动芯片及供电回路。
